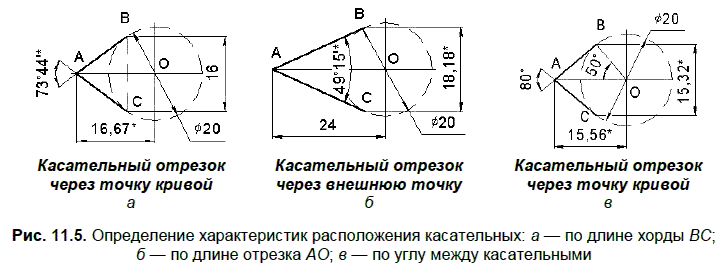

радиус R и длину отрезка ОА, если ВС = 16 мм, = 50°;
радиус R и длину отрезка ВС, если АО = 20 мм, = 50°;
радиус R и угол ср, если АО = 30 мм, ВС =18 мм.

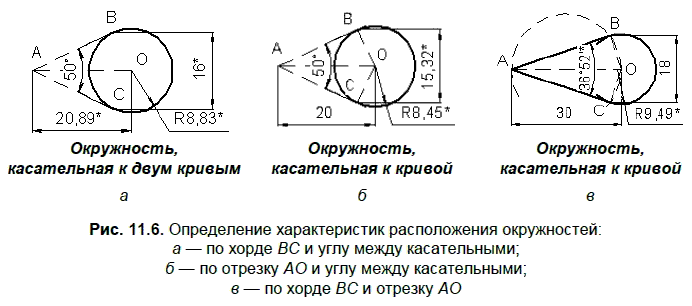

Решение. На рис. 11.6 указаны команды проведения окружностей для определения искомых величин. Знаком «*» отмечены
Условие. Определить периметр треугольника ABC, с медианой AK = 25 мм, построенного по следующим исходным данным:
AK = 20 мм, BK = 16 мм;
ВС = 35 мм, высота АР =15 мм;
ВС = 32 мм, АВ = 16 мм.

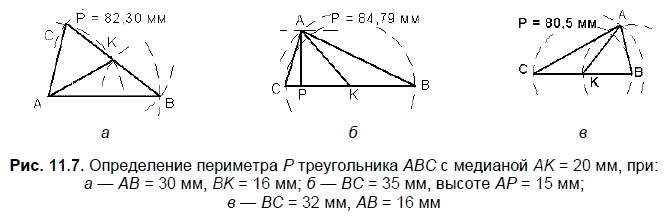

Решение. На рис. 11.7 частично показаны вспомогательные окружности, с помощью которых определяются вершины искомых треугольников. Рассмотрим последовательности построений:
а — отрезок АВ; окружности с центром А радиуса 20 мм и с центром В радиуса 16 мм; с центром K радиуса 16 мм;
б — отрезок СВ; окружности с центром K радиуса 17,5 мм и радиуса 20 мм;
в — окружности с центром K радиуса 16 мм и радиуса 20 мм; с центром В радиуса 16 мм.
11.2. Примеры по разным темам с решениями

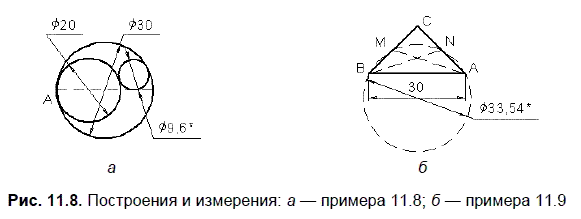

Условие. Две окружности, диаметры которых равны 30 и 20 мм, имеют внутреннее касание в точке А (рис. 11.8, а). Найти диаметр третьей окружности, касающейся двух и их общего диаметра.
Решение. Вначале необходимо построить две окружности заданных диаметров и отрезок, проходящий через их центры. Затем необходимо вызвать команду Окружность, касательная к трем кривым, построить третью окружность и измерить ее диаметр.
Условие. В прямоугольном треугольнике ABC, гипотенуза АВ которого равна 30 мм, проведены медианы АМ и BN (рис. 11.8, б). Известно, около четырехугольника ABMN можно описать окружность. Найти ее диаметр.
Решение. Вначале строится отрезок АВ заданной длины. Затем из точек А и В проводятся два отрезка под углами 135° и 45° и с использованием команды Выровнять по границе определяется точка С. При включенной привязке Середина несложно провести медианы АМ и BN. На заключительном этапе проводится Окружность по трем точкам и определяется ее диаметр.
Условие.
Решение. В данном примере графическое решение получается в результате построения параметрических изображений. Рассмотрим этапы решения примера, показанные на рис. 11.9:
а — строится окружность и отрезок заданных размеров. Положение окружности фиксируется привязками к взаимно перпендикулярным отрезкам;
б — из точки D проводится дуга с центром в точке А;
в — точка дуги В привязкой Точка на кривой перемещается на окружность. Концы отрезков из точек А и K совмещаются с точкой В. В результате точка В может перемещаться по окружности, при этом длины отрезков АВ и KB будут изменяться;
г — проводится отрезок DC, параллельный и равный отрезку АВ. Точки пересечения отрезков BK и АС с окружностью еще не совпадают;
д — точки пересечения отрезков BK и АС с окружностью объединяются в точке Е, за счет изменения геометрии изображения на рис. 11.10, г. Измеряется длина отрезка BK = 35 мм.
Условие. Трапеция AEFG с основаниями ЕF и AG расположена в квадрате ABCD со стороной 14 так, что точки E, F и G лежат на сторонах AB, BC и CD соответственно (рис. 11.10). Диагонали AF и EG перпендикулярны, а EG = 102. Найти периметр трапеции.
Решение. На рис. 11.10, а показано, что трапеция с взаимно перпендикулярными диагоналями имеет равные по длине боковые стороны, а точка пересечения диагоналей располагается на отрезке, соединяющем середины параллельных сторон трапеции. На рис. 11.10, б выполнены построения по размерам стороны AF и стороны EG, которая симметрична AF относительно отрезка BD, с помощью команды Симметрия. На рис. 11.10, в показаны измеренные длины сторон трапеции, что позволяет найти периметр трапеции, равный 45.
