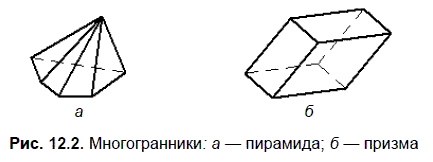

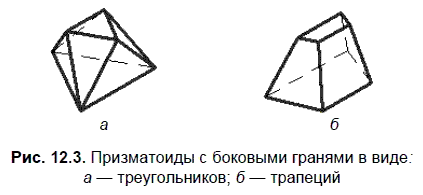

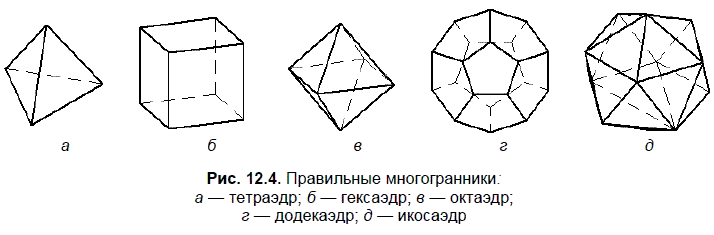

тетраэдр — правильный четырехгранник (рис. 12.4, а);
гексаэдр — правильный шестигранник (рис. 12.4, б);
октаэдр — правильный восьмигранник (рис. 12.4, в);
додекаэдр — правильный двенадцатигранник (рис. 12.4, г);
икосаэдр — правильный двадцатигранник (рис. 12.4, д).
12.2. Моделирование правильных многогранников
Рассмотрим примеры 3D-моделирования правильных многогранников.
Условие.
Решение. Модель куба получим в результате выдавливания квадрата на расстояние, равное его стороне.
1. Для создания модели выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:
В открывшемся окне выберите тип нового документа Деталь.

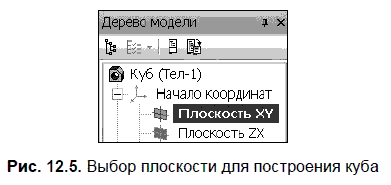

В Дереве модели укажите Плоскость XY. Введите название модели — Куб (рис. 12.5).
2. Нажмите кнопку Эскиз на панели Текущее состояние:
Плоскость ху станет параллельной экрану.
3. В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:
4. На панели Глобальные привязки включите привязку По сетке, а также включите изображение сетки на экране. Выберите команду Прямоугольник по центру и вершине на Инструментальной панели режима Геометрия:
5. Укажите точку — центр квадрата. Постройте квадрат со стороной, например, 50 мм (рис. 12.6).
Заканчивается эскиз повторным нажатием кнопки Эскиз:
6. Нажмите кнопку Операция выдавливания:
на панели Редактирование детали:
Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Прямое направление; Расстояние 1 — 50.0. Ввод параметров заканчивается нажатием кнопки Создать объект:
7. После включения Ориентация | Диметрия и команды Полутоновое изображение на панели Вид получится показанное на рис. 12.7 изображение куба.
Условие. Создать твердотельную модель тетраэдра (см. рис. 12.4, а).
Решение.

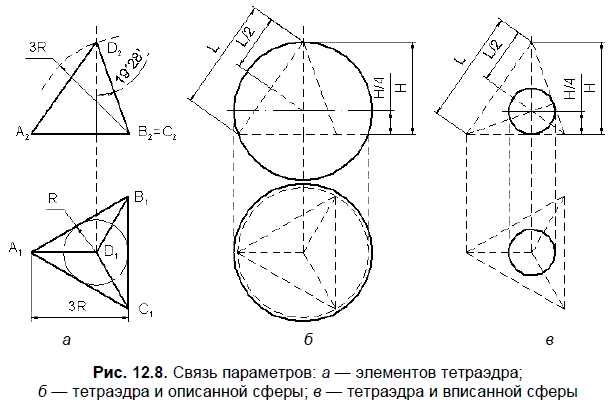

Модель тетраэдра создадим по сечениям. Первое сечение — основание тетраэдра, построенное, например, по величине радиуса R вписанной окружности. Вторым сечением будет вершина D, положение которой определяется известными соотношениями (рис. 12.8, а).
В табл. 12.2 описаны действия, необходимые для создания 3D-модели тетраэдра.
1. Для создания модели выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:
В открывшемся окне выберите тип нового документа Деталь.
2. В Дереве модели укажите Плоскость ХY. Введите название модели — Тетраэдр (рис. 12.9).
3. Нажмите кнопку Эскиз на панели Текущее состояние:
Плоскость ху станет параллельной экрану.
4. В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:
5. Выберите команду Многоугольник:
В Панели свойств укажите количество вершин многоугольника — 3.
6. Укажите точку центра многоугольника. Постройте треугольник по диаметру вписанной окружности, равному, например, 30 мм (рис. 12.10).
Заканчивается эскиз повторным нажатием кнопки Эскиз:
7. В Дереве модели укажите Плоскость ZY. Нажмите кнопку Эскиз на панели Текущее состояние:
Выполните команды Операции | Спроецировать объект и укажите ребро основания. Измените стиль линии спроецированного отрезка. Проведите горизонтальную ось из начала координат и дугу R45 с центром в начале спроецированного отрезка (стиль Основная не использовать) — рис. 12.11.
На панели Геометрия:
выберите команду Точка:
Укажите точку пересечения оси и дуги (вершины D). Заканчивается эскиз повторным нажатием кнопки Эскиз:
