В первом каскаде используется лампа 6Н3П, которая есть два триода в одном баллоне. Соответственно, по триоду на каждый стереоканал. Триоды - это хорошо. Лампа 6Н3П тоже хорошая, хотя и не для звука разрабатывалась, а для высокочастотных цепей радиоприемников (ну или что-то около того). Ну в общем, тут все в порядке.

Далее следует межкаскадный конденсатор. Вот без него уже, считай, нельзя. Он примерно такой же, как и на входе. Оценка, соответственно, такая же.

Удалять этот конденсатор я бы категорически не рекомендовал. Но его тоже можно заменить на что-то «породистое аудиофильское».

Теперь одна из важнейших составляющих любого лампового усилителя — выходная лампа. У нас она 6П14П. Это весьма

знаменитая лампа, разработанная специально для звуковых применений. Ее зарубежный аналог называется EL84. Лампа относится к пентодам и представляет собой значительно усовершенствованную конструкцию самой первой радиолампы - триода. Да по сути, это все тот же триод, у которого есть две дополнительные сетки, используемые для нейтрализации всяких вредных эффектов, которых полным-полно в триодах. Но некоторым аудиофилам всякие там инженеры не указ, и они утверждают, что «чистый» триод звучит лучше всего на свете. Спорить с этим утверждением я не стану. Однако, пентод можно запросто подключить как обычный триод. При этом звучать он начинает по-триодному, но сильно теряет в мощности. У «Аскета» мощность и так не велика, так что тут не до триодного включения, поэтому выходная лампа в данном усилителе работает в родном для нее пентодном режиме.

Если пытаться судить о звуке пентода против звука триода, то первый, говорят, звучит более современно. Чуть более «по-транзисторному». Второй наоборот — само воплощение старинного лампового звука. На самом деле, как мне кажется, разница минимальная. Но пентод несколько более всеяден в плане музыкальных жанров, а звук у него ничуть не менее ламповый, чем у триода. Впрочем, тут все сильно субъективно.

Что еще можно выудить из схемы усилителя?

Тут есть отрицательная обратная связь (ООС). Говорят, без нее лучше звук, но стабильность параметров схемы не гарантирована. Да пентоду без обратной связи и нельзя никак. В штучных экземплярах усилителей на триодах, да еще и с индивидуальной настройкой, можно обойтись без обратной связи. В промышленных масштабах с ООС, пожалуй, надежнее.

Смотрим на схему далее.

Важной составляющей звука в ламповых усилителях является блок питания. Ведь он не просто предоставляет усилителю питающие напряжения нужной величины. Он выпрямляет изначально переменный ток и сглаживает пульсации после такого выпрямления. Ну и может сам добавлять некоторое количество помех в питающее напряжение, а из него... прямиком в звук...

Так что уделим несколько строк анализу блока питания «Аскета».

Как я уже писал выше, в аппаратуре экстремального Hi-End класса применяют кенотроны. Они, если можно так сказать, очень естественны с точки зрения электротехники и потому не имеют камня за пазухой. Чего не скажешь о повсеместно заменивших их полупроводниковых диодах. У последних, говорят, есть всякие переходные процессы. Почти свободны от всего этого негатива только диоды Шоттки. У Аскета таких нет. У него самый обыкновенный блок питания с полупроводниковым мостом.

Кстати, для «Аскета-М» предусмотрена выделенная на схеме серым цветом модификация - дополнительные конденсаторы, подключенные параллельно каждому из диодов выпрямительного моста.

Но «ASKET» на звание Hi-End и не претендует. В описании к нему заявлено, что он относится к классу Hi-Fi. Так что ему такая АСКЕТичность вполне простительна.

А вот полноценный фильтр помех из сети электропитания у него есть. Поэтому работающая электродрель в соседской квартире посредством электросети звук вам не испортит. Скорее, стены будут так дребезжать, что вы сами ничего не захотите слушать.

Только надо помнить, что все фильтры работают мало-мальски эффективно лишь при подключенном заземлении.

Последняя вещь, которой пугают аудиофилов, это фон переменного тока, выражающийся в доносящемся из колонок тихом низкочастотном гуле. Это

далеко не самая фатальная вещь, которая может «убить звук». Слышно ее только в паузах между музыкальными произведениями. Однако, впечатление такая оказия все же испортить может.

Высокое напряжение питания «Аскета» у нас выпрямлено и почти наверняка достаточно отфильтровано конденсаторами большой емкости. Тут подвоха ждать не стоит. Да и о каком фоне переменного тока и мало-мальски значимых пульсациях питающего напряжения можно говорить, если на одних только конденсаторах усилитель звучит секунд 20 (после выключения анодного напряжения).

Другое дело - накал ламп. Опять-таки, у солидной техники его тоже выпрямляют. Но «Аскет» не был бы АСКЕТичным, если бы пал так низко и погряз в роскоши! Никакого выпрямления! Накал питаем прямо от трансформатора переменным током!

Тут надо отметить, что у ламп с косвенным накалом переменный ток накала нигде со звуком не «соприкасается», так что никакого криминала в такого рода питании вроде бы и нет. Да и вся бытовая аппаратура прошлых лет так была устроена. Но ведь «Аскет» у нас с претензией на Hi-Fi! Смотрим на схему. А там все же предприняты определенные шаги. Во-первых, накал радиоламп устроен по схеме с искусственной средней точкой. И этого уже вполне достаточно для АСКЕТичного класса. Но это еще не все. Во-вторых, у «Аскета» на накальных цепях организован весьма приличный положительный потенциал. Почти 50 Вольт (это при величине самого накального напряжения - 6.3 Вольт). Вот этот самый потенциал и не дает в лампах образовываться вредному диоду между нитью накала и катодом, когда на последнем присутствует положительное напряжение, а на спирали - отрицательная полуволна переменного накального напряжения. О как сказал! :)

В общем, судите сами: пара копеечных деталек (резисторов) - и железобетонная перестраховка от фона переменного тока. Вполне себе рациональный подход. Одобряем :)

На этой оптимистичной ноте позвольте и закончить изрядно затянувшийся анализ схемы усилителя.

А как оно работает на самом деле, - послушаем.

Анатомия пациента

А теперь, лично для меня самое-самое интересное. Взгляд внутрь!

Откручиваем 6 винтов, крепящих дырчатую крышку печатной платы, и на всякий случай вынимаем лампы из их панелей (их можно будет вставить обратно, как только снимем крышку всего корпуса усилителя).

Теперь снимаем ручки регуляторов громкости (они застопорены винтами). И, открутив четыре винта с боков корпуса усилителя, наконец-то снимаем его крышку.

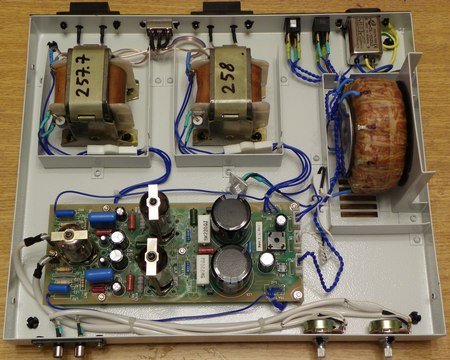

Общий взгляд на конструкцию

Внутри нашему взору открываются поистине «сибирские просторы»! Во-первых, внутренний короб зачем-то выкрашен белой краской. Во-вторых, расстояния между элементами усилителя просто огромные по сравнению с обычными электронными приборами. Виден русский размах :)

Кстати, для звука это только плюс: меньше наводок друг на друга сделают компоненты усилителя.

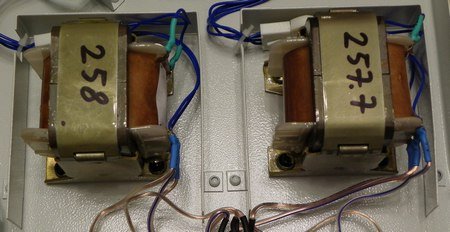

Еще одна примечательность, которую видно на фотографии общего вида: внутри все трансформаторы окружены экранирующими бортиками. То есть, они почти наглухо изолированы друг от друга и от печатной платы усилителя: снаружи - крышками, а внутри - экранами. И, в некотором смысле, изолированы даже двойными стенками.

Такую «расточительность» не на каждой Hi-End конструкции увидишь. Очень часто, например, производители именитых «ламповиков» закрывают экранами лишь саму катушку трансформатора, а магнитопроводы просто разворачивают в перпендикулярных направлениях.
