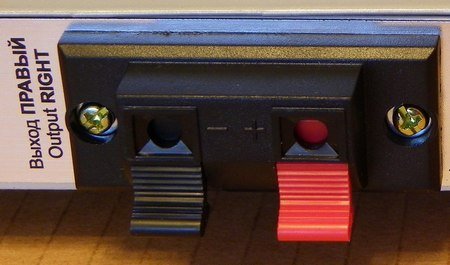

Первая - бюджетные выходные клеммы, которые, к счастью, лично меня не напрягают. Но если вы планируете покупать дорогой аудиокабель для подключения акустических систем и вообще обращаете внимание на направление распространения сигнала по аудиокабелю, то этот усилитель вам, наверное, и не подойдет из-за совершенно «несерьезных» клемм.
Впрочем, их, пожалуй,

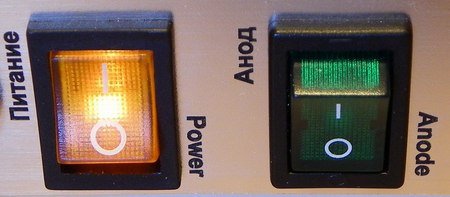

Вторая примечательная вещь - два включателя питания.
Один (тот, что в тон цвету накала ламп - желто-оранжевый) - общий. Он подает питание на усилитель и включает накал радиоламп. Второй ведает исключительно подачей высоковольтного анодного напряжения. Все эти сложности очень подробно расписаны и обоснованы в руководстве по эксплуатации. Я же скажу кратко: «Вещь полезная для продления ресурса ламп, а также в случае установки новых ламп». Включать анодное напряжение всегда нужно немного погодя. После разогрева ламп.
Но если кто-то считает лишними все эти заморочки, то ему никто не мешает держать «анодный» включатель всегда включенным и пользоваться одним лишь общим включателем питания. В советской ламповой технике на это дело вообще никто и никогда не заморачивался. И ничего. Работала она как миленькая десятилетиями.
На дорогущих Hi-End конструкциях используют специальные схемы задержки подачи анодного напряжения на 30-60 секунд. А в совсем уж фанатских конструкциях в выпрямителях анодного напряжения используют вакуумные (то есть, ламповые) диоды - кенотроны. Будучи лампами, кенотроны сами начинают плавно прогреваться. По мере их прогрева растет их проводимость, а следовательно, и напряжение питания усилительных ламп, называемое «анодным».
«Аскет», как видим, предоставляет своему владельцу возможности по сохранению ресурса ламп, но, как говорится, «за собственный счет» :)
А вообще, скажу я вам, это даже и забавно по-своему: щелкнул одним включателем - тот загорелся желтым.
Посмотрел, как ламповые спирали раскраснелись, щелкнул вторым - этот включатель загорелся зеленым... Чувствуешь себя как минимум пилотом звездолета... из книжки писателя-фантаста начала двадцатого века ;)
Руководство по эксплуатации
Наличие в комплекте с приобретаемым прибором полноценного руководства по эксплуатации нынче большая редкость. Чаще всего прилагается листок-другой глянцевой бумаги с информацией, предназначенной скорее для защиты производителя от возможных претензий со стороны покупателя и для соблюдения формальности, нежели для сообщения нам горемычным пользователям их продукции реальной и полезной информации о правилах ее использования.
А вот в советские времена все было иначе. Бытовая электроника сопровождалась целой стопкой разных брошюрок, содержащих едва ли не конструкторского уровня информацию! К магнитофонам высшего класса, например, прилагался целый альбом принципиальных схем! Вот только качество бумаги было очень неважным. Но если бы можно было выбрать, я бы выбрал «советский вариант».
А тут?
А тут у нас как раз он и есть. Советский вариант. «СовИнж Аудио» в полном согласии со своим названием прилагает к казалось
Полистаем?
В самом начале обнаружилась страничка с благодарственным и проникновенным текстом, который сообщает своему наверняка редкому читателю о том, что данное изделие почти полностью состоит из отечественных деталей, сделано в России (а вы как думали!), и это хорошо, потому что кризис на дворе, деньги остаются в стране... Ну про кризис и деньги, конечно, никто не писал. Это я уже сам додумал :) Но смысл, я уверен, примерно такой.
Как к этому относиться - личное дело каждого. Это, скорее, политика, нежели меломанство.
А «полностью», как видим, не получилось - без Китая теперь не могут обойтись даже нео-советские компании.
Дальше интересней. В руководстве по эксплуатации расписано до мельчайших подробностей буквально все! Как подготовить усилитель к первому включению (оказывается, тут ламповая техника приготовила нам небольшой сюрприз). Как включать и выключать усилитель, как его хранить, как перевозить, как и на какие менять лампы(!). А в приложение помещена настоящая микро-энциклопедия, рассказывающая о некоторых особенностях эксплуатации ламповой техники.
Вот уж что-что, а информационную поддержку аскетичной не назовешь! Все это так непривычно, что, как видите, описанию руководства по эксплуатации скромного усилителя я выделили целый раздел своего обзора.

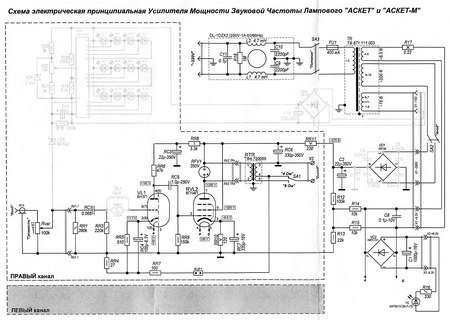

В лучших традициях советских бытовых приборов, к руководству по эксплуатации пришпилена электрическая принципиальная схема, из которой можно узнать кое-что полезное.
Анализ схемы
Рассматривая схему, я, прежде всего, обратил внимание на упоминание еще одного изделия компании - «Аскет-М». Нетрудно было догадаться, что на принципиальной схеме элементы этого варианта усилителя нарисованы серым цветом. В целом же отличий не много. У модифицированного «Аскета» добавлена пара-тройка деталек в блоке питания, катушечка на входе и светодиодные индикаторы уровня входного сигнала.
Индикаторов на корпусе рассматриваемого аппарата не наблюдается, значит, в моих руках самый простой вариант усилителя. Ну и ладно! Не больно-то и хотелось.
Схема усилителя представляет собой самую что ни на есть классику — двухкаскадный ламповый усилитель мощности звуковой частоты. Усилитель однотактный класса А. Между прочим, самый что ни на есть модный вариант. За такими схемами ходит слава наиболее качественных в плане воспроизведения звука, но традиционно слабых с точки зрения мощности. Двухтактный усилитель на тех же лампах был бы в четыре раза мощнее, но и с гарантированными искажениями.
На самом входе перед самой первой лампой стоит разделительный конденсатор. Для звука, говорят, это не очень хорошо, но для гарантированной надежности и безопасности без этой детальки почти нельзя. А поскольку у нас промышленное изделие, то претензии предъявлять было бы не корректно. Сам конденсатор пленочный, советский. Это вполне прилично. Но и не Mundorf. Скажем так, на четверку. Кстати, а ведь его, наверное, можно выпаять и заменить перемычкой. Да просто выводы обмотать неизолированным проводом - вот вам и перемычка. Для экспериментов вполне подойдет. Только осторожно! Смотрите чтобы не замкнуть чего лишнего! И посмотреть, что получится. А можно заменить на более породистый от того же Mundorf.
