• Несмотря на сдержанную оценку, выставленную программой, компьютерные испытания можно признать весьма удачными (не забываем про порочность самого метода и далекую от безупречной репутацию самого измерительного инструмента).
• Указанным производителем характеристикам, скорее всего, можно доверять.
Измерения по-взрослому
Ну совсем по-взрослому, конечно, не получится - нет у меня дорогущего анализатора спектра, а если бы и был, то не факт, что я с ним совладал бы в полной мере.
Зато старый добрый друг осциллограф вместе с генератором синусоидальных сигналов позволят
Методика измерений
Церемониться с нашим пациентом мы не станем и тестировать его будем в предельно сложных для него условиях, а именно, установив ему уровень входного сигнала на максимум, заявленный производителем. То есть, 0.75 В. Хотя, вообще-то, никто так не делает, потому что даже ежикам понятно, что «в пределе» искажения будут максимальными, а проку от таких измерений немного - все равно ведь мало кто слушает музыку на максимальной громкости.
Я же такое варварство допустил умышленно. Дело в том, что судьба «Аскета» - качать неподъемное железо (то есть, малочувствительные колонки). Вот потому пусть и трудится. А мы поглядим, как он будет справляться.
Начинаем с низких частот – 20 Гц и продолжаем их ступенчато повышать до тех пор, пока усилитель будет демонстрировать еще хоть какое-то усиление.
АЧХ

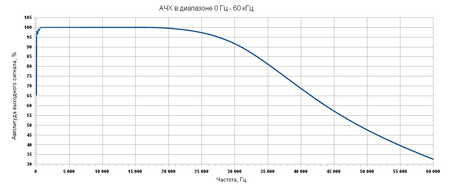

Итак, результатом измерений стал вот такой график Амплитудно-Частотной Характеристики (АЧХ):
< image l:href="#"/>Если кто-то ужаснулся, спешу заверить - график очень даже приличный. Если вглядеться, то явный спад начинается уже на самой границе верхнего диапазона воспроизводимых усилителем частот - 20 кГц.

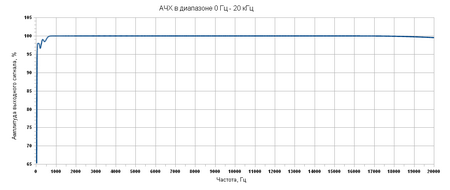

А интересующая нас слышимая область выглядит вот так:
В диапазоне частот от примерно 600 Гц до 17 кГц график представляет почти прямую линию. Хоть я и не специалист, но по-моему, это уже выглядит как выдающееся достижение. И заметьте, реальность оказалась заметно лучше измеренных компьютером результатов!
Однако, в области самых низких частот есть какие-то любопытные неравномерности. Посмотрим на них «под увеличительным стеклом»:
Как видим, звуки с частотами ниже 30 Гц усилителем воспроизводятся лишь на уровне от 82% до 67%. Вот они и «всплыли» - заявленные производителем полторы дециБеллы неравномерности АЧХ.
Если сравнить полученный график АЧХ с аналогичным графиком для мало-мальски приличного транзисторного усилителя, то ламповый агрегат скорее всего окажется в проигрыше. Но среди ламповых усилителей такой график очень и очень неплох. Так что тут скорее повод для радости, нежели для огорчения.

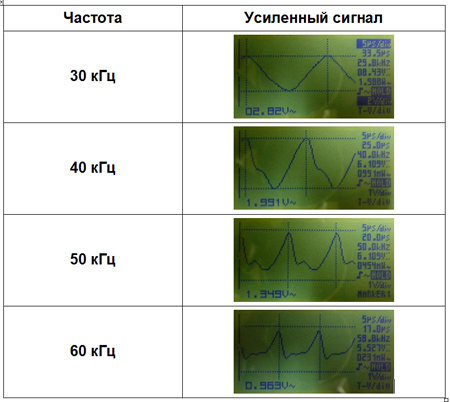

Помимо всего прочего, в диапазоне предельно низких и запредельно высоких частот мне удалось обнаружить то, чего график АЧХ показать не способен в принципе. Речь идет об искажениях формы звуковой волны. Такие результаты я приведу в виде таблицы с осциллограммами.
Поскольку привести абсолютно все полученные мной осциллограммы
• Искажения формы звуковой волны наблюдаются лишь на частотах от 19 Гц до примерно 35 Гц. Далее вплоть до 20 кГц звуковая волна имеет форму правильной синусоиды.
• Начиная с 20 кГц форма звуковой волны начинает постепенно искажаться, и степень этих искажений растет с ростом частоты.
Там, где искажения весьма заметны, я, при фиксированной амплитуде входного сигнала, уменьшал громкость усилителя до тех пор, пока искажения не «сходили почти на нет». Эти данные также отражены в таблице.
С этого момента таблица носит сугубо познавательный характер, ибо звука с частотами свыше 20 кГц мы уже не слышим. Входной сигнал я уже не буду демонстрировать, потому как он и так неизменно правильной синусоидальной формы.
Формально можно сказать, что диапазон частот, воспроизводимых усилителем, простирается до 40 кГц. А то, что сигнал при этом заметно искажается, уже на совести производителя. Впрочем, «СовИнж Аудио» вполне честны - для своего усилителя они заявили верхний диапазон частот 22 кГц, где искажений практически нет. Ну разве что только-только начинают обозначаться.
«Снизу» формальности тоже соблюдены. Хотя до 40 Гц усилитель заметно искажает форму звуковых волн. Но это только на предельной громкости. При номинальной же опять-таки все в полном порядке.
А если не формально?
Тогда скажу так: с низкочувствительной акустикой пользователь будет частенько выкручивать уровень громкости усилителя на максимум и будет получать искаженный сигнал с частотами от 20 Гц до 40 Гц. С другой стороны — далеко не каждый человек слышит частоты от 20 до 30 Гц, и уж тем более, далеко не каждая приличная акустическая система воспроизведет эти частоты на слышимом уровне. Что уж говорить о бюджетных низкочувствительных АС.
Что касается искажений «сверху», то лично я уже перестаю слышать частоты свыше 16 кГц, и потому меня мало волнуют искажения сигнала никем не слышимой частоты 30 кГц.
Оценка фона переменного тока
На слух этот параметр оценивать как-то не солидно. Да разве можно было бы мне верить, если бы я сказал, что в моих колонках фона переменного тока лично я не услышал совсем? Так что делаем так: отключаем от усилителя все, что только возможно, регуляторы громкости на максимум, и с помощью осциллографа смотрим на уровень и частоту выходного сигнала:
Хочу отметить, что данная осциллограмма получена на пределе чувствительности прибора. То есть, растянуть изображение по вертикали уже не представляется возможным. Не могу представить ушей, которые смогут услышать менее двух милливольт даже в очень чувствительных динамиках. Так что с обывательской точки зрения можно уверенно констатировать, что фона переменного тока «ASKET» лишен напрочь.
