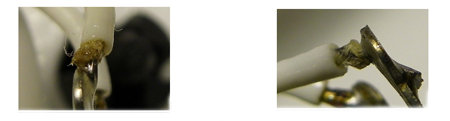

Центральная жила экранированного провода кроме пластиковой изоляции обмотана шелковой нитью.
Я неслучайно разглядел этот момент. Дело в том, что один мой знакомый профессиональный акустик, между прочим, едва ли не с ученой степенью (определенно не скажу - неприлично такие вещи у человека спрашивать «в лоб»), говорил мне, что обмотанные шелком провода звучат намного-намного музыкальнее. Вот так-то! Знали об этом создатели «Asket-а» или просто купили провод какой придется — мне, наверное, никогда не узнать, но запишем этот маленький факт в виде крохотного плюсика
А теперь пришло время изрядной ложки дегтя в казавшуюся до сих пор «медовой» конструкцию «Аскета».

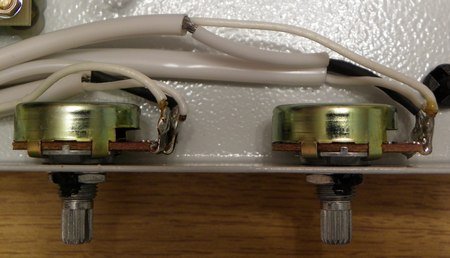

Во-первых, переменные резисторы регуляторов громкости самые обыкновенные. По конструкции похожи на старые добрые советские. Сделаны очень добротно, но это скорее всего «китай». Так что аудиофильских ALPS-ов не ждите. Вот она, бюджетная сущность рассматриваемого аппарата во всей своей неприкрытой срамоте!
Впрочем, давайте будем реалистами: пара самых дешевых потенциометров ALPS будет стоить четверть от всей стоимости рассматриваемого усилителя. Вы все еще жаждете видеть их в данном агрегате? Я нет. А если отбросить аудиофильские предрассудки, то вот эти недорогие регуляторы громкости вполне прилично выполняют свою работу. Шума не создают, крутяться плавно и немного «вязко». Как раз то что нужно.

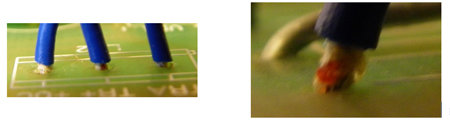

Во-вторых, соединяющие плату с выходными трансформаторами синенькие провода просто в нее впаяны, тогда как другие соединители на плате сделаны через разъемы.
Я бы сделал предположение, что это сделано для лучшего звука, но ведь дальше на пучке проводов поближе к трансформатору «сидит» разъемное соединение! Впрочем, это я просто предираюсь. На звук такие вещи вряд ли оказывают влияние.
В-третьих, соединяющие плату с трансформаторами провода довольно тонкие. Вот этот проступок мне видится более значимым. Жирного минуса ставить не будем, потому что на этой стадии у сигнала очень высокое напряжение и мизерные токи. Если какие-то помехи или наводки с амплитудой в пару милливольт и возникнут, то они затеряются на фоне полезного усиленного сигнала с амплитудой в пару сотен вольт. Выходной трансформатор благополучно трансформирует сотни Вольт полезного сигнала в единицы Вольт, а милливольты помех - в микровольты, которые не услышать никогда и никаким самым натренированным человеческим ухом. Даже если этот человек - истинный аудиофил.
А чтобы не так обидно было думать о тонких проводах, сам себя утешу тем, что они тоже из разряда «шелковых»!

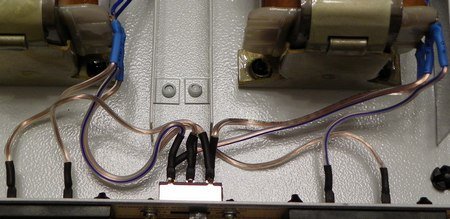

Коли уж мы заговорили о соединительных проводах, то теперь мне придется забежать немного вперед и рассказать о проводах, соединяющих выходные трансформаторы с переключателем сопротивления нагрузки и выходными клеммами.
Вот тут уже по проводам распространяется готовый усиленный аудиосигнал. И производитель, дабы не дразнить настоящих ценителей качественного звука, выполнил все соединения настоящим аудиокабелем вполне приличного для данной мощности сечения.
Выходные трансформаторы
Итак, мы наконец добрались до наиболее интересного и, пожалуй, самого значимого элемента любого лампового усилителя - выходных трансформаторов. От их качества зависит очень и очень многое. Прежде всего, диапазон воспроизводимых частот. И самое главное - воспроизведение низких частот. Ведь для
Все это дело усугубляется тем, что в нашем случае усилитель однотактный. Это значит, что на первичной обмотке выходного трансформатора присутствует постоянное напряжение смещения. Оно подмагничивает магнитопровод, и у того может не хватить запаса при намагничивании от полезного сигнала, потому как у железа магнитопровода уже наступит насыщение. Данное мной объяснение, скорее всего, не очень точное и правильное, но основной смысл такой.

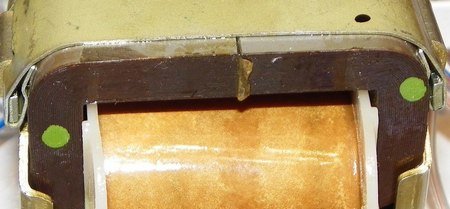

Так вот, чтобы эффект от подмагничивания убрать, в разрыв магнитопровода вводят немагнитный зазор - прокладку из тонкого немагнитного материала - например, бумаги. Есть такое дело у трансформаторов «Аскета»?
Есть. Уже хорошо.
Следующая вещь, которая важна для правильного звукового трансформатора - индуктивность. Чем она больше, тем лучше трансформатором будут передаваться низкие частоты. Определяется не в последнюю очередь опять-таки, мощью магнитопровода. Как этот параметр оценить? А очень просто! Есть негласное аудиофильское правило: мощность выходного трансформатора должна быть в 10 раз больше выходной мощности самого усилителя.
У «Аскета» максимальная выходная мощность не более 4 Вт на канал. Значит, и выходные трансформаторы у него должны быть размером Ватт на 40. Определить мощность трансформатора в моих условиях не представляется возможным. Но если судить по их геометрическим размерам и соотнести оные с размерами трансформаторов в блоках питания, для которых мощность известна, то у «Аскетичных» трансформаторов имеются гарантированные 50 Вт. Так что с аудиофильской точки зрения у препарируемого агрегата все в полном порядке. Хотя и без фанатизма.
Кстати, на трансформаторах от руки написаны какие-то цифры (на одном из рисунков выше это было хорошо видно). Что они обозначают, догадаться невозможно, но по значению цифры близки между собой. Скорее всего, трансформаторы подобраны попарно на максимальное соответствие друг другу по параметрам.
Еще один момент, касающийся конструкции магнитопровода: считается, что чем тоньше пластины, из которых он набран, тем лучше для воспроизведения низких частот. У «Аскета», на мой взгляд, пластины самые обычные - не тонкие, не толстые. Даже ближе к электротехническим. В общем, чудес не ждем, но и рыдать нет никакого повода.
Ковыряемся дальше.
В радиолюбительских форумах настоящих ценителей лампового звука полно рецептов правильного приготовления выходного трансформатора. Трансформатор варят на умеренном огне несколько часов в смеси воска и парафина с добавлением воробьиного помета. Насчет последнего ингредиента я, конечно, пошутил :)
Но смысл таков - трансформатор должен быть монолитным. Зачем - не знаю. Может быть, для того, чтобы под действием переменных магнитных полей обмотки и пластины магнитопровода не «играли» и таким образом не вносили искажений в воспроизводимый сигнал?
В арсенале компаний, занимающихся производством трансформаторов и прочих «мОточных» изделий нет проварочных цехов, но есть гораздо более эффективная технология - вакуумная пропитка. Я так думаю, у «Аскета» все сделано по-взрослому - его трансформаторы (все! и выходные, и сетевой) «с головы до пят» пропитаны специальным электротехническим лаком. По крайней мере, выглядят «Аскет-ичные» трансформаторы в точности, как и трансформаторы из старой военной ламповой аппаратуры, кою мне довелось в юности курочить. Только там вообще все было залито таким же лаком, что сильно осложняло процесс корректного извелчения из списанных блокой нужных мне деталей.
