Поэтому котлы пиролизного типа горят и сохраняют тепло дольше.
Пиролизные котлы на отечественном рынке уже давно не считаются редкостью. Российские твердотопливные пиролизные котлы долгого горения уверенно и прочно завоевывают популярность людей, разбирающихся в системах отопления на твердом топливе. Тем не менее, пиролизные котлы, в среднем в 1,5–2 раза дороже традиционных твердотопливных котлов.
Этому есть простое объяснение. Протяженность работы пиролизных котлов всего на одной загрузке дров в разы превышает период работы обычных дровяных и угольных
Газовые генераторы, при всей своей привлекательности с точки зрения дешевизны вырабатываемой энергии, экологичности и дополнительных (альтернативных централизованным газовым коммуникациям, системам) возможностей, в нашей стране остаются привилегией крупных промышленных предприятий, для которых энергетическая независимость, а также выигрыш в себестоимости за счет крупных объемов потребления, являются ключевыми факторами при выборе энергоемких систем.
Далее рассмотрим традиционные газовые системы и счетчики учета газа.
2.2. Бытовые счетчики газа
Энергетический контроль предлагает бытовые счетчики газа, которые предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями. Чаще всего используют в квартирах, домах, офисах, небольших топочных для локального учёта потребления газа. Это, как правило, небольшие диафрагменные счетчики с максимальной пропускной способностью от 1,6 до 4 м3/ч. Рассмотрим наиболее популярные и доказавшие свою стабильную эффективность устройства контроля расхода газа.
2.2.1. Бытовой счетчик газа СГМ-1,6
Малогабаритный счетчик газа СГМ-1,6 (СГМ-1,6 И) контролирует расход газа: 1,6 м3/час Межповерочный интервал: 12 лет Типоразмер: G1,6
Средняя цена на май 2014 года: 1 800 руб.
Внешний вид устройства представлен на рисунке 2.1.
Преимущества счетчика газа СГМ-1,6
• небольшие габариты;
• небольшой вес – 0,6 кг;
• монтаж счетчика производится как в горизонтальном, так и в вертикальном положении;
• надежность ввиду отсутствия движущихся механических частей;
• быстрота монтажа (не требуется газосварочных работ);
• наличие импульсного выхода.
Область применения: двух и 4-конфорочные газовые плиты с духовкой.
Принцип работы. Счетчик предназначен для измерения проходящего через него объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 2044890 и других газов, не агрессивных к материалам счетчика) индивидуальными потребителями.
Рис. 2.1. Бытовой счетчик газа СГМ-1,6, подключенный в отдельной квартире
Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками; электронного

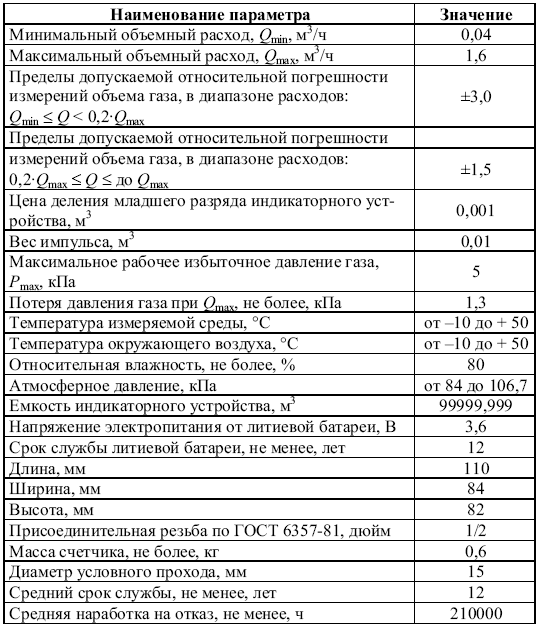

Таблица 2.1
Основные технические характеристики бытовых газовых счетчиков СГМ-1,6 (СГМ-1,6 И)
Применяемый метод измерений – косвенный. Частота и количество автоколебаний, создаваемых струйным автогенератором, пропорциональны расходу и объему газа, прошедшего через счетчик.
На индикаторном устройстве (ЖКИ) цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки – в долях кубического метра.
Наличие начальных показаний обусловлено проведением испытаний и первичной поверки.
Направление потока газа обозначено стрелкой на корпусе счетчика.
Рекомендуемая основная нагрузка: 4-конфорочные газовые плиты с духовым шкафом.
Основные технические характеристики бытовых газовых счетчиков СГМ-1,6 (СГМ-1,6 И) представлены в таблице 2.1.
Внимание, важно! Это самый простой на сегодняшний день и удобный – для малогабаритных квартир – прибор контроля учета газа в бытовых условиях. Может применяться с любым типом газовых установок: там, где подведена централизованная газовая магистраль и там, где используются локальные источники газа – к примеру, сменяемые газовые баллоны.
2.2.2. Счетчик газа камерный GALLUS 2000 G4
Счетчик газа камерный GALLUS рассчитан для контроля расхода газа до 4 м3/час.
Межповерочный интервал: 10 лет
Типоразмер G4.
Средняя розничная цена по состоянию на октябрь 2014 года в регионе Санкт-Петербург 1 800 руб.
Производитель: фирма Itron Actaris.
Счетчики газа диафрагменные GALLUS 2000 G4 предназначены для измерений объема природного и других неагрессивных газов низкого давления при учетно-расчетных операциях, а также в различных технологических процессах.
Область применения: жилищно-коммунальное хозяйство.

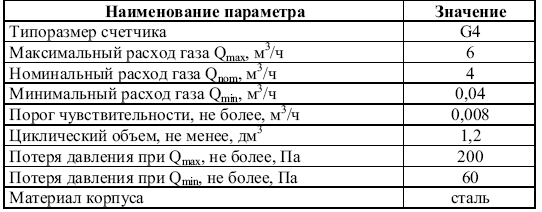

Таблица 2.2
Основные технические характеристики счетчика GALLUS 2000 G4
Область применения: газовая плита, газовая колонка, газовый котел.
В таблице 2.2. представлены основные технические характеристики счетчика GALLUS 2000 G4.
Внешний вид газового счетчика представлен на рисунке 2.2.
<
