В комплект поставки входят:
• газоанализатор;
• копия паспорта;
• копия сертификата РС.
Срок службы не менее 10 лет.
3.4.3. Маркировка
Маркировка наносится методом клеймения.
На клеймо нанесены следующие информационные данные:
• наименование изделия;
• номер данных ТУ;
• маркировка взрывозащиты;
• номер сертификата о типовом одобрении РС;
• номер партии;
• дата изготовления;
• дата окончания срока службы;
• штамп
• знак обращения на рынке;
• масса изделия.
3.4.4. Требования безопасности и охраны окружающей среды
При использовании Газоанализатора специальных мер безопасности не требуется.
Изделие при эксплуатации не оказывает влияния на окружающую среду.
Прибор выполнен взрывозащищенным.
Указания по эксплуатации. Произвести внешний осмотр изделия. Необходимо проверить:
• соответствие комплектации паспорту изделия;
• наличие этикетки на изделии;
• отсутствие признаков предельного состояния – трещин на корпусе и другим механических повреждений нарушающим работу прибора.
Эксплуатация газоанализатора с признаками предельного состояния – запрещена.
Освидетельствование устройства должно проводиться проводится:
• перед установкой на объект;
• через один год с момента установки на объект и далее через год в пределах срока службы. Освидетельствование изделия проводится в объеме
входного контроля.
Затем результаты заносятся в таблицу в паспорте изделия.
Газоанализатор ремонту не подлежит. Использование изделия не по назначению запрещено.
Устройство приводится в работу следующим образом.
Газоанализатор устанавливается в рабочей зоне и приводится в действие при помощи кнопки «включить». При превышении нормы предельно допустимой концентрации происходит звуковой и световой сигнал.
Проверка газоанализаторов производится перед каждой рабочей сменой.
Климатические условия ожидания использования изделия по назначению: температура воздуха от -5 °C до +45 °C.
Климатические условия транспортирования и хранения изделия – не отапливаемое хранилище
3.5. Сигнализатор оксида углерода СОУ-1
Сигнализатор оксида углерода СОУ-1 для стационарной установки используется для выдачи сигнализации о превышении установленных значений массовой концентрации оксида углерода в воздухе помещений, где возможно выделение угарного газа (котельные, гаражи, прочие объекты) и предупреждения о потенциальной опасности.
Области применения СОУ-1:
• в помещениях котельных;
• в жилом секторе коммунального хозяйства;
• в колодцах, шахтах;
• на автостоянках, в крытых гаражах;
• на любых объектах, где возможно выделение и скопление угарного газа.
Крепление сигнализатора оксида углерода СОУ-1.
Для крепления сигнализатора в рабочем вертикальном положении необходимо закрепить на стене двумя шурупами кронштейн из комплекта ЗИП и закрепить сигнализатор СОУ-1 винтами (находятся на задней панели сигнализатора) на кронштейне.
Допустимы
Кроме того, запрещается устанавливать сигнализатор СОУ-1 в непосредственной близости от источников тепла (любых нагревательных приборов).
Достоинства устройства СОУ-1:
• наличие «сухих» контактов реле, позволяющих
включать (отключать) вентиляцию, сирену и другие
исполнительные устройства;
• малые габариты и вес;
• может использоваться с диспетчерским пультом.
3.5.1. Технические характеристики стационарного сигнализатора оксида углерода СОУ1
Стандартная установка порогов, мг/м3:
• первый порог 20
• второй порог 100
Относительная погрешность срабатывания СОУ1,%, не более ±25.
Срабатывание «сухих» контактов реле при достижении пороговых концентраций: параметры «сухих» контактов реле:
• 1-й порог одна группа ~220 В; 5 А
• 2-й порог одна группа напряжение 30 В; 2,5 А
Рабочий температурный диапазон, °С от -10 до +50.
Напряжение питания СОУ-1, В от 130 до 253 (±50) Гц.
Потребляемая мощность, ВА, не более 5.
Время прогрева СОУ1, мин, не более 60.
Время срабатывания сигнализации, с, не более 45.
Габаритные размеры, мм, не более 190x60x120.
Масса, кг, не более 1.
Срок службы устройства (прибора), не менее 10 лет, датчика – не менее 3 лет.
Органы управления и разъемы для подключения газоанализатора показаны на рисунках 3.3. и 3.4.

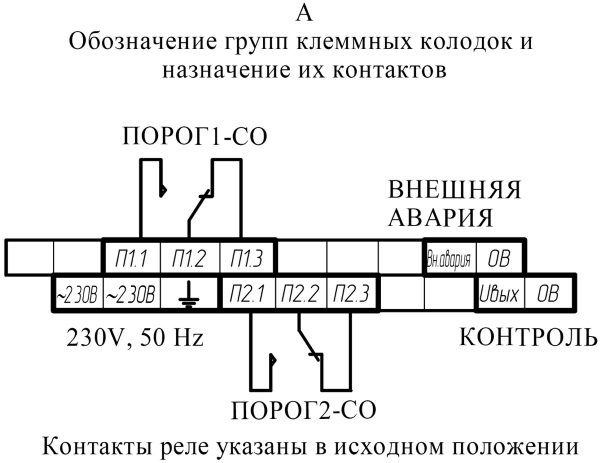

Рис. 3.4. Обозначение групп клеммных колодок для подключение газоанализатора СОУ-1
Рис. 3.3. обозначение кнопок и органов управления устройства СОУ-1
3.5.2. Виды сигнализации
Сигнализатор СОУ1 имеет следующие виды сигнализации.
Сигнализатор включен – непрерывная сигнализация зелёного света, свидетельствующая о подаче на сигнализатор напряжения питания переменного тока;
Предупредительная – прерывистая сигнализация красного света частотой от 0,5 до 1 Гц, свидетельствующую о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации «Порог1», с одновременным переключением «сухих» контактов реле «Порог1-СО» (отключается при снижении содержания СО в анализируемой среде относительно установленного порога срабатывания сигнализации «Порог1»);
