Краткое руководство слесаря-ремонтника газового хозяйства
Шрифт:
Основная нагрузка: 4-х комфорочные газовые плиты с духовкой.
Счетчик эксплуатируется при температуре окружающего воздуха от -10 °C до +50 °C, относительной влажности воздуха не более 95 % при температуре +35 °C.
Счетчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Питание счетчика осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет – с даты выпуска.
Измеряемая среда:
• природный газ по ГОСТ 5542-87;
• газовая
ГОСТ 20448-90.
Область применения: бытовая газовая плита.
Основные технические характеристики бытовых газовых счетчиков БЕТАР СГБМ 1,6 представлены в таблице 2.6.
Таблица 2.6
Основные технические характеристики бытовых газовых счетчиков БЕТАР СГБМ 1,6
2.2.6. Счетчик газа Вектор-С-1,6
Малогабаритный счетчик газа Вектор-С-1,6 обеспечивает контроль расхода газа в быту до 1,6 м3/час.
Межповерочный интервал: 10 лет.
Типоразмер: G1,6.
Средняя розничная цена в регионе Санкт-Петербург по состоянию на май 2014 года составляет 2150 руб. Производитель: ООО «Тайпит» (Россия).
Внешний вид малогабаритного счетчика газа Вектор-С-1,6 представлен на рисунке 2.8.
Преимущества:
• небольшие габариты в 2–3 раза меньше чем у распространенных диафрагменных счетчиков;
• небольшой вес;
• не требуется подключение к электросети, питание осуществляется от встроенной литиевой батареи со сроком службы не менее 10 лет;
• отсутствие подвижных деталей обеспечивает стабильность метрологических параметров в течение всего срока службы;
• установка счетчика в газопровод осуществляется без применения сварки при помощи специального тройника, что позволяет оперативно выполнять монтаж и демонтаж
• не имеет мировых аналогов.
Область применения: бытовая газовая плита.
Вид на подключенный газовый счетчик представлен на рисунке 2.9.

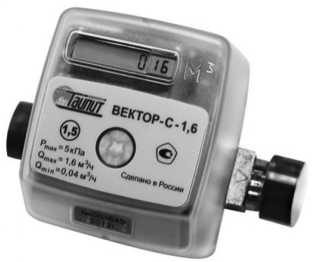

Рис. 2.8. Внешний вид малогабаритного счетчика газа Вектор-С-1,6
Рис. 2.9. Подключенный в газовую магистраль счетчик Вектор-С-1,6

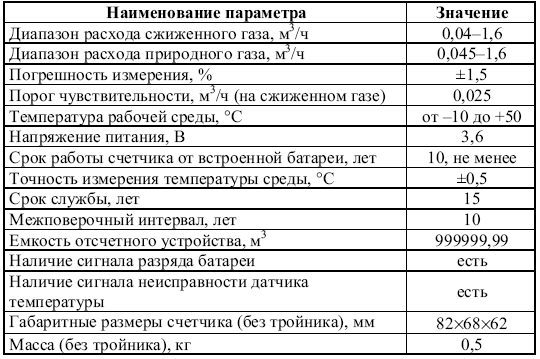

Основные технические характеристики бытовых газовых счетчиков Вектор-С-1,6 представлены в таблице 2.7.
Таблица 2.7
Основные технические характеристики бытовых газовых счетчиков Вектор-С-1,6
2.3. Сравнение современных бытовых газовых счетчиков

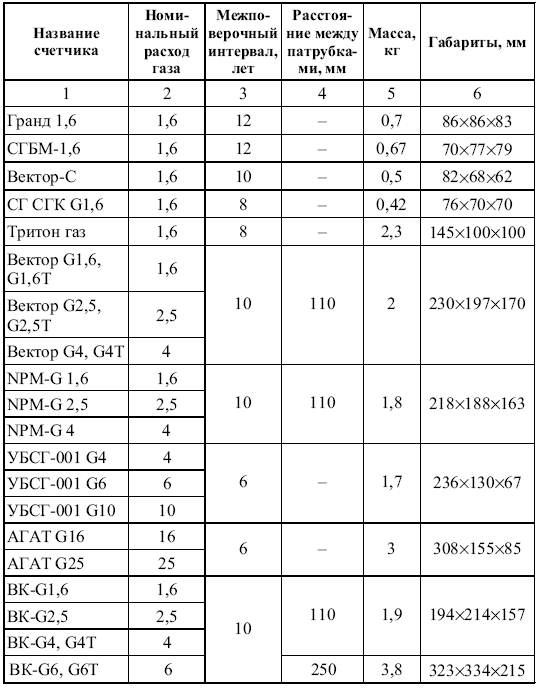

В таблице 2.8 приведены сравнительные характеристики между различными бытовыми газовыми счетчиками.
Таблица 2.8
Сравнительные
2.4. Монтаж и замена газового оборудования (бытовых счетчиков газа)
Согласно установленному закону в Российской Федерации, замена газового счетчика выполняется исключительно за счет владельца этого оборудования. Кроме этого, пользователи обязаны выполнять обслуживание приборов, поддерживать их в сохранности и в рабочем состоянии.
Законодателем предусмотрены случаи, когда эти функции могут быть изменены. Например, в определенных ситуациях составляется договор, в котором указываются обязанности, выполняемые государством или другим, третьим лицом, но не пользователем. Такие документы составляются при найме жилья и в них прописано, что перед государством ответственность за установленное оборудование несет владелец помещения, а пользоваться им будет арендатор.
Такие действия касаются только приватизированного жилья и установленного там оборудования. Если помещение принадлежит государству, то все работы связанные с приборами, которые ведут учет газа, оплачиваются муниципалитетом.
Замена газового счетчика, который находится за пределами квартиры, например, в подъезде, ведется за счет государства, потому что он считается общедомовым имуществом. Также это касается проведению проверок и его сохранности.
По установленным правилам самостоятельно выполнять процедуру замены счетчиков газа запрещается. Для осуществления этого процесса необходимо пригласить специалистов в этой области. Для этого требуется подать заявление в организацию, на которую возлагается данная функция. Ею является управляющая компания.
Приглашенные специалисты выполняют проект, в котором будет указано расположение нового прибора. Без такой документации замена не производится.
Затем владелец помещения оплачивает услуги всех специалистов, включая монтажные работы и покупку оборудования. При отключении старого прибора с него снимаются последние показания. Заключающим этапом будет вызов специалистов, которые произведут опломбирование счетчика.
Когда происходит замена газового счетчика, покупать его самостоятельно не рекомендуется. Это нужно доверить специалисту, потому что только он может определить точный тип прибора, который требуется для конкретного помещения.
Кроме этого, на профессионалов возложена обязанность, определить место, где целесообразнее произвести установку данного оборудования.
Если организация, которая выполняет функции по отслеживанию состояния газовых счетчиков, не проследила за выполнением вышеперечисленных шагов, то ее могут подвергнуться штрафным санкциям. Все работы по демонтажу и установки новых приборов могут выполнять только специалисты организации, и они проводятся в строгом соответствии с документацией.
Глава 3
Газоанализаторы различного назначения
В этой главе будут рассмотрены устройства бытовых газоанализаторов и их технические характеристики.
