Краткое руководство слесаря-ремонтника газового хозяйства
Шрифт:
Рис. 2.2. Внешний вид газового счетчика GALLUS 2000 G4
Габаритные размеры газового счетчика GALLUS 2000 G4 представлены на рисунке 2.3 и в таблице 2.3.
Счетчики GALLUS 2000 G4 и СГМ-1,6 (СГМ-1,6 И) не требуют специального технического обслуживания, за исключением периодической поверки.

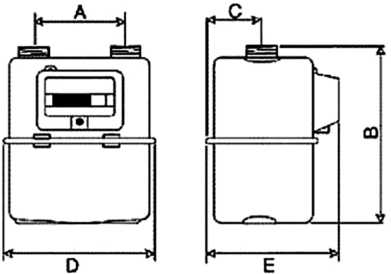

Рис. 2.3. Габаритные размеры газового счетчика GALLUS 2000 G4
Таблица 2.3
Габаритные
2.2.3. Счетчик газа камерный СГК
Устройство предназначено для контроля за расходом газа в бытовых условиях со скоростью газового потока (варианты модификаций счетчика) 1,6; 2,5; 4 м3/ч.
Межповерочный интервал: 10 лет.
Типоразмер: G1,6-G4.
Средняя розничная ценав регионе Санкт-Петербург по состоянию на май 2014 года 1 400 руб.
Производитель: ОАО «Точмаш» (Россия)
Бытовые счетчики газа объемные диафрагменные СГК-1,6; СГК-2,5; СГК-4 предназначены для учета газообразного топлива (сжиженного газа ГОСТ 20448-90, природного газа ГОСТ 5542-87, других неагрессивных газов) в жилищно-коммунальном хозяйстве и быту.
Внешний вид газового счетчика СГК-4 представлен на рисунке 2.4.
Рис. 2.4. Внешний вид газового счетчика СГК-4
Бытовой счетчик газа СГК изготовлен в соответствии с техническими условиями ЫШ2.833.021ТУ и ГОСТ Р 50818-95.
Счетчик СГК допущен в качестве средства для коммерческого учета газа, регистрационный № 20726-05, в Государственном реестре средств измерений.
Система качества предприятия сертифицирована в соответствии с требованиями ГОСТ Р ИСО 9001–2008.
Область применения: газовая плита, газовая колонка, газовый котел.
Основные технические характеристики бытовых газовых счетчиков СГК представлены в таблице 2.4.
Габаритные и присоединительные размеры бытовых газовых счетчиков СГК представлены на рисунке 2.5.
2.2.4. Счетчик газа СГ-СГК-1,6
Максимальный расход газа для данного счетчика 1,6 м3/ч.
Межповерочный интервал: 8 лет
Таблица 2.5
Основные технические характеристики бытовых газовых счетчиков СГК.
Типоразмер: G1,6.
Счетчик газа СГ-СГК-1,6 является компактным (малогабаритным).
Производитель: ООО «Саратовская газовая компания»
Рис. 2.5. Габаритные и присоединительные
Область применения: газовая плита.
Средняя розничная цена в регионе Санкт-Петербург по состоянию на октябрь 2014 года составила 2200 рублей.
Внешний вид компактного газового счетчика СГ-СГК-1,6 представлен на рисунке 2.6.
Рис. 2.6. Внешний вид компактного газового счетчика СГ-СГК-1,6
В таблице 2.5 представлены основные технические характеристики бытовых газовых счетчиков СГ-СГК-1,6.
Таблица 2.5
Основные технические характеристики бытовых газовых счетчиков СГ-СГК-1,6.
Счетчик СГ-СГК-1,6 имеет жидкокристаллический индикатор (далее ЖКИ) для указания измеренного объема в кубических метрах и долях кубического метра.
• температура окружающего воздуха от -10 °C до +50 °C;
• влажность не более 80 % при температуре +25 °C;
• атмосферное давление от 645 до 800 мм. рт. ст. (от 86 до 106,7 кПа);
• наибольшее рабочее давление не превышает 5,0 кПа (0,05 кгс/см2).
Пределы допускаемой относительной погрешности:
• от Qmin до 0,2 Qmax ±3,0 %;
• от 0,2 Qmax до Qmax;
• для класса точности 1,0 ±1,0 %;
• для класса точности 1,5 ±1,5 %;
Измеряемая среда:
• природный газ по ГОСТ 5542-87;
• газовая фаза сжиженного углеводородного газа по ГОСТ 20448-90;
Содержание цветных металлов и их сплавов:
• алюминий и его сплавы – 0,10 кг;
• цинк и его сплавы – 0,45 кг.
2.2.5. Счетчик газа малогабаритный БЕТАР СГБМ-1,6
Счетчик газа малогабаритный БЕТАР СГБМ-1,6 предназначен для контроля максимального газового потока 1,6 м3/ч.
Межповерочный интервал: 12 лет.
Типоразмер: G1,6.
Средняя розничная цена по состоянию на май 2014 в регионе Санкт-Петербург составляет 1850 руб.
Внешний вид газового счетчика представлен на рисунке 2.7.
Рис. 2.7. Внешний вид газового счетчика БЕТАР СГБМ-1,6
Отличительная особенность – малые габариты.
Производитель: ООО «Бетар» (Россия).
Счетчик газа СГБМ-1,6 предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями.
