Круглые суда адмирала Попова
Шрифт:
Для определения возможности достижения поповками скорости не менее 12-14 узлов, модели круглых судов, впервые в российском судостроении, подверглись в 1875-1876 гг. испытаниям в опытовом бассейне Вильяма Фруда, единственном тогда в мире полигоне-лаборатории для буксировочных испытаний моделей. Научные выводы подтвердили черноморские натурные испытания: во-первых, Фруд доказал, что при скоростях свыше 9 узлов поповка начнет зарываться в воду, а, во-вторых, для достижения скоростей порядка 14 узлов потребуется пятикратное увеличение мощности силовой установки корабля! По результатам опытов английский исследователь построил «диаграмму орудий и брони, которую могут носить суда при ходе 12-14 узлов», наглядно продемонстрировав очевидное – необходимость отойти от формы круга: в первом приближении испытываемые модели (доски) наращивались остроконечными наделками. При такой, эллипсообразной, форме уже можно было предполагать достигнуть требуемых скоростей, при
Императорская яхта «Ливадия›
В конце октября 1878 г. выскочила на камни у крымских берегов и погибла колесная императорская яхта «Ливадия». Предполагалось построить новую, подобную погибшей, увеличив ее ход и дальность плавания, но вице-адмирал А. А. Попов, к тому времени ставший и председателем МТК, выдвинул другой вариант. По его заданию Э. Е. Гуляев разработал проект яхты, имеющей в плане форму эллипса. Считая такую форму исходной для выбора типа будущего черноморского броненосца, Андрей Александрович решился на натурный эксперимент. Это понимали специалисты не только в России, но и в Англии. Так, «Таймс» в 1879 г. писала: «… остойчивость и комфорт суть главные качества, которые преследовались при проектировании яхты, и если максимум остойчивости обеспечен в яхте известной формой, то прибавление брони и возможные изменения могут сделать ее, на основании того же принципа, не менее устойчивою артиллерийскою платформою. Не секрет, что новая яхта есть опыт…».
Кроме обеспечения остойчивости, комфорта и безопасности плавания, главное внимание при проектировании уделялось достижению новым судном скорости 14 узлов. По результатам опытов со второй поповкой на Черном море и испытаний модели в Англии, определились главные размеры будущей яхты при осадке в 1,9 м, удовлетворяющей всем предложенным требованиям. Для проверки полученных данных, по желанию и проектантов и будущих строителей, парафиновые модели ее корпуса подверглись в начале 1879 г. новым испытаниям в Амстердаме под руководством Тидемана. Этот весьма известный судостроитель и главный инженер нидерландского флота подтвердил выводы Фруда и гарантировал достижение судном скорости в 14 уз„ при мощности силовой установки более 8500 л. с. (в проекте мощность предполагалась равной 10 000-11 000 л. с.).

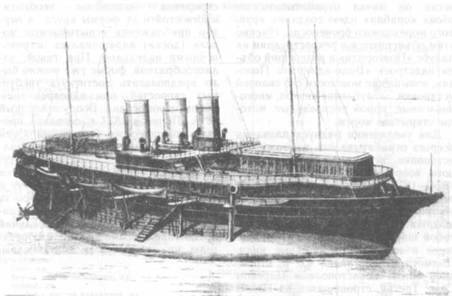

Императорская яхта «Ливадия», проектное изображение
В середине года, согласованный с английской судостроительной фирмой «Джон Эльдер и К°», проект окончательно подготовили. В августе, после письменного заверения главного строителя фирмы Пирса о возможности создания такого судна, последовало личное разрешение Александра II на постройку новой яхты в Англии. 5 сентября Пирс и известный русский деятель судостроения М. И. Кази подписали контракт. Условия этого Документа были не совсем обычны. Суть их заключалась в обязательстве судостроителей не только построить само судно по русским чертежам, с установкой на нем собственного изготовления паровых механизмов, но и в гарантии достижения яхтой скорости 15 уз. За каждую неразвитую 0,1 узла фирма выплачивала крупные штрафы, а в случае, если судно пойдет со скоростью менее 14 уз., заказчик имел право вообще его не принимать, а забрать только силовую установку, за которую и обязывался производить контрактные платежи в процессе постройки. При удаче испытаний расчет за яхту следовал после ее сдачи. За превышение пределов скорости (15 уз.) и мощности (12 000 л. с.) строители получали значительные премии. Последнее условие должно было стимулировать фирму к созданию и совершенных силовых установок, предназначавшихся не только для яхты, но и, при успехе, для будущих русских кораблей и броненосца «Петр Великий», машины которого, как впрочем и у поповок, не развили проектной мощности.
Яхта «Ливадия» после спуска
Срок постройки был по-английски короток: до 1 июля следующего, 1880 г. Более того, при личной аудиенции у великого князя Константина Николаевича после подписания контракта, Пирс предложил досрочную сдачу яхты! Работы на верфи, расположенной в Ферроле (на реке Клайд, на окраине Глазго), начались сразу же после подписания документов. Назначенный
Общее расположение яхты «Ливадия»: а – продольный разрез; б – план трюма; в – сечение по мидель- шпангоуту, г – верхняя палуба; д – средняя палуба; е – нижняя палуба.
1 – офицерские помещения; 2 – кладовые; 3 – помещения царской семьи; 4 – помещения экипажа; 5 – машинное отделение; 6 – котельное отделение; 7 – угольные ямы; 8 – гостиные: 9 – кабинет и спальня командира; 10 – парадный приемный зал; 11-обеденный салон; 12 – каюты; 13-машинный люк; 14 – помещение прислуги; '5 – императорская спальня; 16-императорский кабинет; 17 – императорский салон; 18 – императорский камбуз; 19 – котельный люк; 20 – командный камбуз; 21-провизионная кладовая
5 января 1880 г. яхта была зачислена в списки судов флота под названием «Ливадия», а через 10 дней получила командира – капитана 1 ранга И. К. Вогака (бывшего первым командиром и «Новгорода» и «Петра Великого»)… 25 марта состоялась официальная закладка судна; в это время уже монтировалась обшивка корпусов. Спустя ровно четыре месяца – 25 июня, яхту спустили на воду. На церемонии присутствовал великий князь Алексей Александрович (будущий генерал-адмирал российского флота и последовательный недоброжелатель А. А. Попова).
«Ливадия», спущенная на воду в довольно высокой степени готовности, с надстройками и винто-рулевым комплексом, имела столь оригинальный вид, что английская «Таймс», традиционно не помещавшая на своих страницах рисунков даже отечественных кораблей, сделала для яхты исключение. Это двухкорпусное судно образно описывалось газетчиками как «бычок на палтусе». Действительно, собственно яхта (верхний корпус), представляла срезанное по ватерлинию судно длиной 79,25 м и шириной 33,53 м, установленное на полупогруженный в воду понтон (нижний корпус), имевший в плане эллиптическую форму, длиной 71,63 м и максимальной шириной 46,63 м. Его высота на миделе не превышала 5,49 м, днище было плоским, с тремя килями: средним в диаметральной плоскости и бортовыми, каждый из которых отстоял от среднего на 5,49 м.
По словам Э. Е. Гуляева «. . . яхта могла быть несколько длиннее… и уже, чтоб удовлетворять вкусу большинства…», но это привело бы к необходимости повышения мощности машин и уменьшению остойчивости. Малая осадка определялась проектантом как «выдающаяся особенность», позволявшая уменьшить волновое сопротивление, которое у широких судов, типа поповок, при больших скоростях, по определению Фруда, являлось наиболее значительным. Отсюда понятно, что конструкция из двух частей-корпусов была применена собственно из желания по возможности уменьшить осадку яхты для достижения заданной скорости. В таком виде соединение названных особенностей конструкции «Ливадии» действительно доказывает полную оригинальность идей ее создателей.
Конструкция нижнего корпуса «Ливадии» (моряки его именовали «блин») была уникальна. Разработанная с учетом опыта строительства поповок, она обеспечивала невиданный, для того времени, уровень непотопляемости. На всю длину простиралось второе дно, отстоящее от обшивки на высоту 1,07 м на миделе и 0,76 м в оконечностях и разделенное на 40 водонепроницаемых отделений; вдоль всего борта проходили две продольные вертикальные переборки, пространство между которыми и бортом также делилось поперечными переборками на 40 отделений. Накрытый выпуклой, в форме перевернутого блюдца, палубой понтон служил прочным кольцеобразным основанием для верхней части яхты, где располагались все жилые помещения и царские апартаменты, а второе дно – фундаментом для трех вертикальных паровых машин двойного расширения пара проектной мощностью по 3500 л. с. каждая и 10 цилиндрических котлов. В понтоне поместились и угольные ямы и вспомогательные механизмы и судовые запасы…
