КВ-приемник мирового уровня? Это очень просто!
Шрифт:
«Н»: Нос выхода преобразователя частоты U2 сигнал второй ПЧ поступает на АЗ. Это, очевидно, усилитель второй промежуточной частоты?
«А»: Твоя проницательность достойна Коломбо! Так вот, как раз этот усилитель имеет высокий коэффициент усиления. В максимуме он достигает 3–4 тысяч. Ну а в минимуме — всего 20–30 раз!
«Н»: Все было так хорошо и понятно. Раньше!.. Но только не теперь. Что, о высокочтимый Аматор, имеешь ты в виду, говоря о максимальном и минимальном усилении? Разница между которыми столь велика, сколь и непонятна для меня.

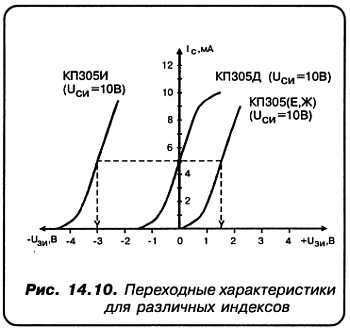

«А»:
«Н»: Да, вижу. Но совершенно не представляю, в чем заключается принцип работы этой самой АРУ!
«А»: А между тем АРУ — это замечательная штука! Поскольку (ранее Спец уже рассказывал об этом) из-за «капризов» в атмосфере, происходит «замирание» сигнала в точке приема — «ФЕДДИНГ». Это явление выражается в том, что амплитуда сигнала, развиваемая далекой радиостанцией в антенне приемника, на протяжении считанных десятков секунд, может измениться в сотни раз!
«Н»: Ох и ничего себе! Ну и как быть?

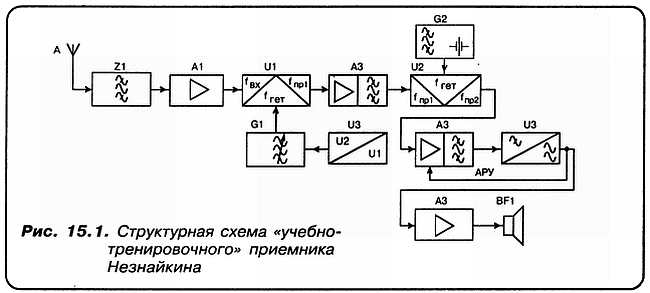

«А»: Поскольку воздействовать на атмосферу мы не можем (да и не очень хотим), этот вопрос достаточно успешно решается на схемотехническом уровне. Вот для этого и служит АРУ! Конкретное решение цепи АРУ для нашего случая мы и рассмотрим ниже. А пока продолжим знакомство со структурной схемой.
«Н»: Ладно, потерпим… Ну, дальше следует АЗ. Это, как я понимаю, усилитель низкой частоты — УНЧ. Ну и, естественно, динамик BF1… Да, так что Вы там, Штирлиц, говорили насчет того, что «время пока терпит»? Это я насчет того, непонятного для моего разумения, прямоугольника U3.
«А»: Твое, потрясающее всякое воображение, долготерпение, будет вознаграждено! Прямо сейчас! Скажи Незнайкин, тебе никогда не приходилось, слушая, где-нибудь на природе, интересную передачу в диапазоне коротких волн, трясти до совершенного исступления приемник, чтобы оживить его, внезапно умолкнувшего?
«Н»: У моего приятеля случилась осенью подобная история. При том, что батарейки, как он утверждал, были свежайшие… Кстати, виновником испорченного настроения моего друга оказался коротковолновый сувенирный приемник «Олимпик-402». После этого он очень не советовал мне приобретать подобный «Сувенир».
«А»: Поверь моему слову — это очень дельный совет. Я знаю «Олимпик-402». Это довольно неплохой по своим параметрам приемник. Но у него есть принципиальный недостаток. В результате эксплуатации, через самое непродолжительное время, у этого приемника выходит из строя конденсатор переменной емкости. Пластины ротора процарапывают тончайшую тефлоновую изоляцию и происходит короткое замыкание пластин при вращении регулятора настройки. Кроме того, из-за конструктивной недоработки, сбивается ось, что вообще приводит к серьезной неисправности приемника.
«Н»: А что, так трудно взять, да и заменить конденсатор?
«А»: Замена конденсатора, в общем, проблемы не решает. Поскольку, во-первых, требует новой настройки в радиомастерской всех высокочастотных узлов приемника. А, во-вторых, вскоре будет то же
«Н»: Можно подумать, что в том приемнике, который я собираюсь строить, эта проблема не возникнет…
«А»: Совершенно верно! В том-то все и дело, что у тебя подобная проблема не возникнет никогда! Чтобы так и случилось, в состав структурной схемы и введен прямоугольник U3!
Видишь, на нем еще написано — U2/U1?
«Н»: Не томи душу. Я и так весь внимание!
«А»: Так вот, в рассматриваемом приемнике НИКАКИХ конденсаторов переменной емкости нет. А в качестве элемента настройки на станцию применяются ВАРИКАПЫ — специализированные полупроводниковые диоды, емкость которых варьируется в достаточно широких пределах посредством изменения величины электрического потенциала, подаваемого между анодом и катодом этих диодов в обратном направлении. Для этого в настоящее время этот потенциал приходится менять в пределах от 4 до 30 вольт. Иногда немного выше. Но эти 30 вольт нужно еще получить!
«Н»: А что, это так невыразимо сложно?
«А»: Непросто. Поскольку требования к стабильности этого потенциала очень высоки. Это и понятно. Ведь любое самопроизвольное изменение величины напряжения (потенциала), подаваемого на ВАРИКАП, немедленно приведет к соответствующему изменению его емкости. А это, в свою очередь, вызовет несанкционированное изменение частоты настройки. Станция «уйдет»…
«Н»: Понятно. А каким переменным резистором лучше всего воспользоваться для осуществления регулировки подачи на ВАРИКАПЫ управляющего напряжения?
«А»: Только не таким, с помощью которого мы обычно регулируем «громкость» и «тембр». Существуют специальные, высоконадежные, износостойкие переменные резисторы. Причем, МНОГООБОРОТНЫЕ. Из отечественных можно порекомендовать СПЗ-44. А еще лучше — ППМЛ, что означает, прецизионные, переменные многооборотные, линейные. Вот для обеспечения запросов такого элемента настройки и необходим U3. Который вырабатывает высокостабильное напряжение для запитки ВАРИКАПОВ. Вот теперь и наступил тот торжественный момент, когда я разворачиваю перед тобой, заранее вычерченную, принципиальную электрическую схему учебно-тренировочного KB-приемника (рис. 15.2)…
«Н»: Ничего себе! Хорош же твой «учебно-тренировочный»!..
«А»: Отставить разговорчики! Незнайкин, дорогой. Ты только что шагнул в третье тысячелетие! Как, впрочем, и все остальное человечество. Так что — привыкай! Техника (даже ее исходный учебный уровень) усложняется. Хотя, строго между нами, ничего особо сложного в этой схеме нет. Наоборот — она проста и логична. Да ты скоро в этом и сам убедишься. Так что — выше голову!
