«Н»: Такой сложный?… Что же ты молчишь? И почему у тебя такой меланхолически-философский вид? Ты устал от разъяснений?
«А»: Я просто, как говорят, слегка «задумался о высоком»… И виной тому — твои навязчивые мысли о сложности! Якобы присутствующей на предложенной тебе схеме. Между тем, дорогой Незнайкин, можешь поверить моему скромному

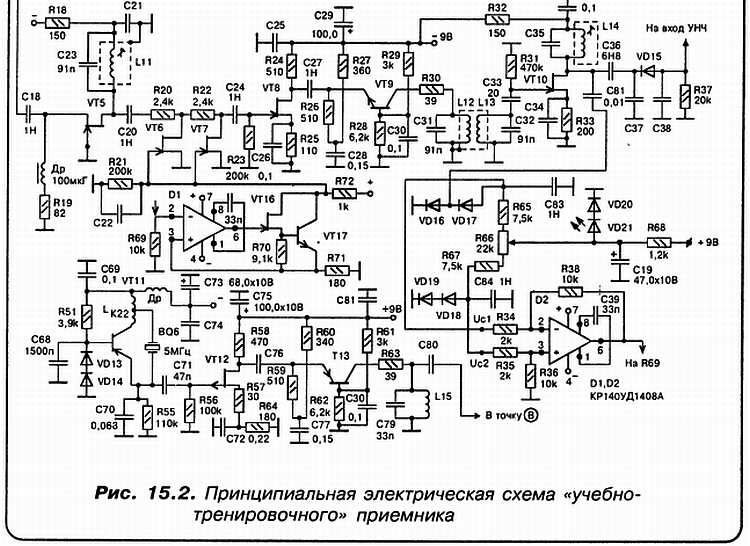

Глава 16. Прогулка по схеме «учебно-тренировочного»
«Незнайкин»: Добрый день, дорогой Аматор. Мне не терпится продолжить нашу беседу-путешествие по схеме KB-приемника, который мне уже просто не терпится построить. Я бодр, сосредоточен и готов к восприятию новой информации.
«Аматор»: Добавь — такой нужной и полезной. После этой твоей блестящей демонстрации самовнушения мне ничего не остается другого, кроме как приступить к обсуждению принципиальной электрической схемы узла U3. У тебя снова вопрос?
«Н»: Я просто подумал о том, что, может быть, вместо «электронного» решения, прибегнуть к более простому?
«А»: Ну ты меня просто заинтриговал! Но что ты имеешь в виду, говоря о «более простом решении»?
«Н»: Может быть просто набрать несколько маленьких батареек от часов, соединить их последовательно, да и получить эти самые (+ 30 вольт)? Ведь ВАРИКАПЫ, как я полагаю, тока почти не потребляют? Значит, батареек хватит надолго. Чему это ты так улыбаешься?
«А»: Знаешь, я как-то предложил то же самое Спецу. Представь себе, он тоже развеселился. И сказал, что если бы не пара моментов, то по этому пути, пожалуй, можно было бы пойти.
«Н»: Мне не терпится узнать, что это за «моменты»!
«А»: Первый из них заключается в том, что, хотя сами ВАРИКАПЫ, действительно, тока не потребляют (пара микроампер не в счет), но есть компонент и более прожорливый. Который, как раз, ток потребляет. Я имею в виду МНОГООБОРОТНЫЙ РЕЗИСТОР.
«Н»: Ну это уже совсем просто! Нужно взять резисторы, имеющие высокое сопротивление, вот и все! Скажем, один мегом!..
«А»: Да нет, не все. Ведь при этом резко возрастут шумы. Увеличатся механические требования к ползунку. Как следствие, возрастет уровень помех. Вот почему оптимальный номинал этого резистора — не свыше 47 килоом. А еще лучше — 22 килоома. При этом сквозной ток через многооборотный резистор возрастает. И в нашем случае будет равен, примерно, 1,5 миллиампер. А это для часовых батареек, согласись, многовато. Не надолго их хватит.
«Н»: Ну, а в чем заключается второй момент?
«А»: В том, что стабильность батареек недостаточна.
«Н»: А что, стабильность должна быть очень высокой?
«А»: Представь себе. Но к этому вопросу мы еще вернемся ниже,
Заметь, нам требуется достаточно специфическое напряжение, равное +30 вольт. А у нас имеется напряжение — (+9 вольт). Вот в таких случаях и используют одну из разновидностей схем электронного статического преобразователя напряжения. Как видишь, ЗАДАЮЩИЙ ГЕНЕРАТОР (ЗГ) низкой частоты реализован на транзисторе VTI.
«Н»: А зачем здесь лампочка накаливания Л1? Для индикации включения?
«А»: Не угадал! Эта лампочка, при работе преобразователя, всегда темная! Ее назначение — быть температурно-зависимым элементом обратной связи. При росте амплитуды сигнала ЗГ, эффективное значение переменного тока нагревает нить лампочки. Ее сопротивление при этом возрастает. Что ведет к уменьшению упомянутого тока. Лампочка слегка остывает, что…
«Н»:… Ведет к новому возрастанию тока! Значит, поскольку этот процесс носит динамический характер, амплитуда колебаний стабилизируется!
«А»: Вот видишь, как хорошо! Далее с коллекторной нагрузки транзистора VT1, в качестве которой используется резистор R4, сигнал поступает на базу VT2. Этот транзистор предназначен для согласования уровней напряжения. И определяет рабочий режим по постоянному току выходного каскада генератора, выполненного на транзисторах VT3—VT6. Далее через переходной конденсатор, емкостью 0,22 микрофарады, сигнал подается на оконечный усилитель-преобразователь, реализованный на транзисторе VT7. Обрати внимание на существование еще одной обратной связи, осуществляемой через подстроечный резистор R5.
«Н»: Если я верно понял, эти самые обратные связи и позволяют достичь высокой стабильности амплитуды колебаний?
«А»: Совершенно верно! В качестве коллекторной нагрузки транзистора VT7 служит малогабаритный тороидальный трансформатор Тр1. На его вторичной обмотке развивается переменное напряжение равное, примерно, 35 вольт. Которое выпрямляется диодным мостом (VD1—VD4). А затем сглаживается электролитическим конденсатором. После чего подается на вход прецизионного линейного стабилизатора, реализованного на транзисторах VT8 и VT9, а также микросхеме. Предусмотрена также подстройка величины выходного напряжения с помощью резистора R19.
«Н»: Дальше все понятно. Остановка за малым — создать все это практически.
«А»: А почему ты ничего не спрашиваешь об УМЗЧ?
«Н»: Только потому, что, как мне кажется, к выходу нашего двухдиапазонного KB-приемника можно подсоединить вход любого УМЗЧ.
«А»: Отчасти, это так. Но все же, чтобы создаваемое тобой «изделие» не являлось зависящим от какой-либо сторонней аппаратуры, хочу предложить тебе пару-тройку разновидностей УМЗЧ. И хочу заметить, что в настольной (или носимой) модели KB-приемника особого смысла в сверхмощном УМЗЧ нет ровно никакого! Поэтому я предлагаю тебе для реализации вот такую схему УМЗЧ, где достаточно гармонично сочетаются простота, малые габариты, небольшая мощность и достаточно высокое качество (рис. 16.1).
