КВ-приемник мирового уровня? Это очень просто!
Шрифт:
«Н»: А почему я не могу воспользоваться обыкновенным медным эмалевым проводом? Хотя бы той же марки ПЭВ-2?
«А»: Ты, дружище, себя просто недооцениваешь! Ну конечно-же, можешь! Ибо, как сказал японский камикадзе, направляя свой самолет на американский авианосец, «все в наших руках». Кроме добротности гетеродинной катушки, если ее намотать медным проводом!
«Н»: Это тоже тебе поведал японский камикадзе?..
«А»: Вот как раз на этот счет он ничего не успел сказать! Так что мне об этом в свое время поведал Спец, а я — тебе.
«Н»: А… понял, понял, понял, как сказал однажды поручик Ржевский. СКИН-ЭФФЕКТ или, иначе говоря, эффект поверхностной высоко-частотной проводимости. Но не распространяется ли это требование на катушки индуктивности для резонансных контуров первой ПЧ, которая, как я помню, равна 5,465 МГц?

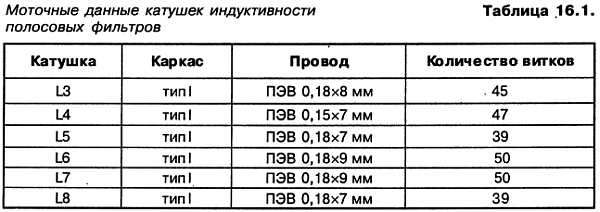

«А»: Можешь считать, что нет. Эти индуктивности выполнены на том же типе каркаса, что и индуктивности полосовых диапазонных фильтров.
Намотка катушек ПЧ 1 осуществляется проводом, типа ПЭВ-2-0,1 и содержит 80 витков. Емкость конденсатора составляет 12 пикофарад. Кстати, как ты, наверное, заметил, конструкция каркасов содержит в себе сердечник, снабженный резьбой М4. Обычно его изготовляют из карбонильного железа (для высоких частот). Или феррита, когда используется стандартное значение ПЧ, равное 465 кГц. С помощью подобного сердечника можно без какой-либо перемотки обеспечить плавную регулировку значения индуктивности. В сторону ее увеличения. До 30 % и более.
«Н»: А как уменьшить индуктивность, не трогая обмотку?
«А»: Представь себе, и эта проблема решена. Для подобного свершения, как оказалось, вполне достаточно применить резьбовой сердечник, изготовленный из ЛАТУНИ.
«Н»: Ну а что ты можешь сообщить о конструктивных особенностях катушек для ПЧ2?
«А»: Поскольку ПЧ2 равна 465 кГц, то здесь следует применить секционированные катушки, которые в дальнейшем будем именовать — Тип III.

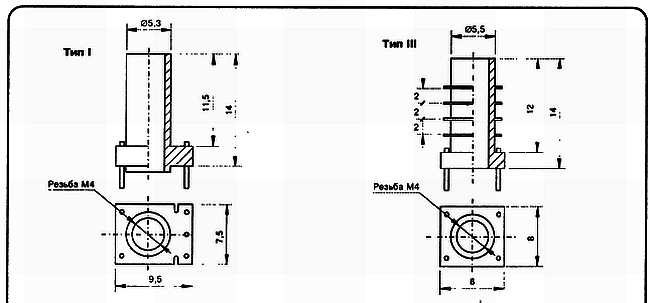

Их внешний вид приведен на рис. 16.2. Что же касается моточных данных, то они таковы. Одиночная контурная катушка на 465 кГц содержит 80 витков ПЭВ-2-0,1, намотанных на каркасе Тип III. В каждой из его четырех секций размещено по 20 витков.
«Н»: Но в схеме приемника имеется катушка, содержащая ДВЕ обмотки на одном каркасе. Как поступим в этом случае?
«А»: Тогда в верхних двух секциях размещаем первичную обмотку, а в двух нижних — вторичную. Каждая из секций содержит по 40 витков провода ПЭВ-2-0,08 или ПЭВ-2-0,063. Таким образом, каждая из катушек содержит по-прежнему по 80 витков. Емкость контурного конденсатора составляет 91 пФ.
«Н»: Однако, ты собирался рассказать о ШПТЛ?
«А»: Собирался, однако. ШПТЛ — широкополосные трансформаторные линии — вещь прелюбопытная. Спец рассказывал, что их теоретическое описание очень громоздкое и сложное. А вот практическая реализация — одно удовольствие. Я, конечно, имею в виду простейшие случаи. Поскольку Спец показывал мне такие хитрые ШПТЛ, что я до сих пор не знаю, как они наматываются. Но спешу тебя уверить, что мы вполне можем обойтись в данном приемнике достаточно простыми ШПТЛ.
«Н»:
«А»: Посмотри внимательно на этот рис. 16.3. Я все изобразил на нем. Прежде всего, чтобы приступить к намотке ШПТЛ, необходимо подготовить СДВОЕННУЮ И СКРУЧЕННУЮ ПАРУ проводов. Мой совет — в данной конструкции применяем ПЭВ-2-0,22. Отрезав от катушки с проводом кусок длиной 1 метр, далее поступают так, как указано на рис. 16.3.
«Н»: А если точно такого кольца добыть не удастся?
«А»: Тогда могу посоветовать применить кольца из высокочастотного феррита марки 50ВЧ2. Количество витков то же самое. Если размеры кольца соответствуют приведенным на рис. 16.3, разумеется.
«Н»: У нас остался невыясненным еще один компонент.
«А»: Ты имеешь в виду трансформатор преобразователя напряжения? Он, должен заметить, может быть реализован по-разному. Однако наиболее предпочтительным является его намотка на кольце из никель-цинкового феррита марки 600НН или 1000НН типоразмера К16,0x8,0x6,0. Первичная обмотка содержит в себе 80 витков ПЭВ-2-0,18. Вторичная — 300 витков ПЭВ-2-0,1.
«Н»: Какие-нибудь дополнительные рекомендации по этому трансформатору имеются?
«А»: Ну конечно! Прежде всего рекомендую превратить, с помощью надфиля с алмазным покрытием, прямоугольное сечение кольцевого сердечника в некое подобие овала. В противном случае, при намотке, возможно повреждение острой ферритовой гранью изоляции эмалевого провода. А это приведет к неработоспособности трансформатора. Поэтому здесь стоит проявить терпение и аккуратность.
«Н»: Я забыл спросить тебя о частоте преобразования узла (рис. 16.4).
«А»: Она невелика — около 10 кГц. Так что при работе преобразователя, ты, приблизив ухо к узлу U3, сможешь убедиться в его работоспособности, услышав тончайший писк, подобный комариному. Более того, если в этом писке будет прослушиваться некая хрипотца, можно заранее сказать (еще до контроля формы сигналов на осциллографе), что режим работы преобразователя не оптимальный. Да и недостаточно высокое выходное напряжение подтвердит правильность этого вывода.
«Н»: А что можно сказать по вопросу настройки приемника?
«А»: ГПД можно отладить отдельно. С помощью обычного цифрового частотомера и осциллографа. Правильно собранный ГПД начинает работать сразу. И тогда вся настройка сводится к следующему. Оптимальный режим задающего генератора ГПД подбирают путем регулирования потенциометра R42 (см. рис. 15.2). При этом следует отпаять вторичную обмотку ШПТЛ ТрЗ и проконтролировать выходной сигнал ГПД путем подачи его на вход осциллографа и цифрового частотомера.
