«Н»: А как поступим с «узелком»?

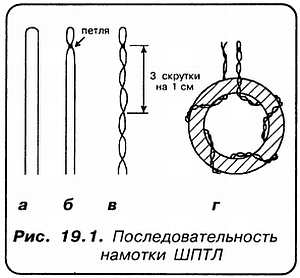

«С»: Возьмем ножницы и, аккуратненько так, срежем. Получается изделие, показанное на рис. 19.2. Теперь зачистим и залудим концы проводов. С помощью тестера убедимся, что проводники не закорочены.
«А»: Я обозначил здесь номерами 1 и 3 — концы одного
«С»: А теперь — внимание! Я аккуратно скручиваю вместе концы проводов 2 и 3. А затем пропаиваю их. У нас получился простейший ШПТЛ.
А вот как подобная конфигурация выглядит на принципиальной электрической схеме (рис. 19.3).
«Н»: А что означают точки возле начала обмоток?
«С»: Что полярность подключения обмоток должна быть только такой, как показано. И никакой другой!
Ну, можем считать, что предварительные сведения о ШПТЛ — получены! Теперь можем переходить к рассмотрению других компонентов.
Глава 20. Реле, оптроны, блоки питания
«Спец»: Поговорим об очень ответственных компонентах нашего, ещё не построенного, приемника. А именно — о реле!
«Аматор»: Об электромагнитных реле? Но для чего они в нашем приёмнике?
«С»: А как вы, милостивый государь, собираетесь реализовывать переключение диапазонов?
«А»: С помощью переключателя, естественно. Правда, если исходить из современных тенденций, можно попробовать использовать специальные переключающие диоды, например.
«Незнайкин»: Или панельку, как у калькулятора ил и у цифрового телефона.
«А»: Да, в конце-концов, поставить хороший герметизированный барабанный переключатель? Я знаю подходящие.
«С»: Это всё понятно! Иными словами, вы предлагаете в высококачественном приемнике, значительное количество слаботочных проводников вытянуть из-под экрана, дотянуть до переключателя, а затем тянуть обратно?
«А»: Я же говорил о переключающих диодах! Тогда всё можно решить тихо-мирно!
«С»: Это в высококачественном приемнике-то!? Какая милая шутка! То есть ввести в состав входных контуров заведомо нелинейные элементы, которые ещё и ухудшают развязку? Ну, уж нет!
«А»: А что ещё можно предложить?
«С»: Ничего, кроме коммутации входных цепей с помощью специализированых малогабаритных электромагнитных реле. На сегодняшний день они для этих применений зарекомендовали себя отлично!
«Н»: Один приятель принес как-то в класс электромагнитное реле. Здоровущее такое!..
«С»: Я говорил о специализированных! Напомню, что электромагнитные реле предназначены для коммутации электрических цепей в системах автоматики, сигнализации и связи. Вообще слово «реле» — французского происхождения
В нашем случае реле выглядит несколько иначе. Оно состоит из корпуса, сердечника, катушки и контактной группы. Или даже нескольких контактных групп. Всё это смонтировано на общем основании и закрыто чехлом.
«А»: Я слышал, что есть и так называемые ГЕРКОНОВЫЕ реле.
«С»: Да, есть. Вообще ГЕРКОН — это герметизированный контакт. Он помещается в стеклянную колбочку, заполненную инертным газом. Контакты геркона, находящиеся внутри колбочки, представляют из себя контактные ферромагнитные пружины. Они, одновременно, являются и элементом магнитной цепи. Если магнитное поле имеет достаточную напряженность, эти контактные пружины притягиваются. При этом они, обратимо деформируясь, замыкают или размыкают контакты.
«Н»: А в обычных реле не используются герконы?
«А»: В обычных — нет! Но меня смущает тот факт, что контактные группы обычных реле рассчитаны на значительные токи и напряжения. Они справятся с коммутацией очень малых сигналов?
«С»: Обычные реле НЕТ, не справятся! Но есть несколько типов реле, которые предназначены самим провидением для коммутации радиочастотных цепей. Это, например, герконовые реле типа РЭС-42; РЭС-43; РЭС-44; РЭС-64 и т. д. Но… все они достаточно великоваты, а учитывая их потребное количество, со вздохом, правда, но мы вынуждены будем по этой причине отказаться от их применения в нашей конструкции (рис. 20.1).
«Н»: Ну, а есть какие-нибудь ну очень миниатюрные реле, способные успешно коммутировать слабые высокочастотные сигналы?
«С»: К нашему общему удовольствию — да! Причем несколько типов.

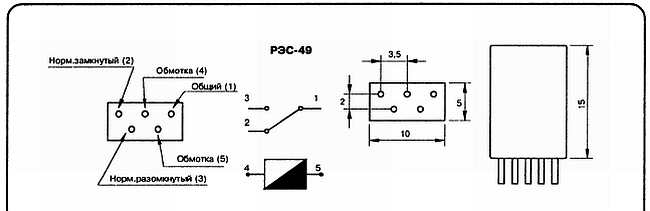

Например: РЭС-49; РЭС- 60; РЭС-80 и т. д. Герконов они НЕ СОДЕРЖАТ! Из них самые подходящие и доступные — это РЭС-49. Они имеют одну контактную группу на переключающих контактах с серебряным или платиновым покрытием. Гарантированное количество срабатываний для нашего режима коммутации — до миллиона! Их габаритные размеры — площадь, занимаемая на плате — 5x10 мм. Высота — 15 мм.
«Н»: Совсем крохотные!
«С»: И тем не менее великолепно зарекомендовавшие себя в радио-технических цепях.
«А»: А какой у них ток срабатывания?
«С»: Существенный вопрос. Я предполагаю, что наиболее оптимальными для нас будут РЭС-49, имеющие номер технического паспорта 428. У них ток срабатывания — 7 мА; напряжение срабатывания — 11 вольт. Специфику их схемотехнического применения дадим тогда, когда перейдем к рассмотрению конкретных схем.
