КВ-приемник мирового уровня? Это очень просто!
Шрифт:

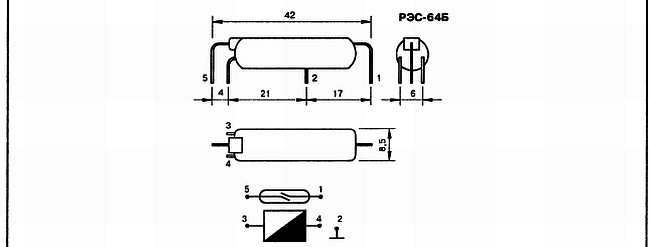

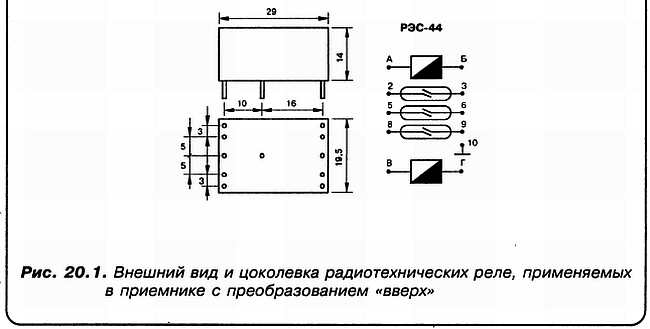

«А»: Какие еще элементы остались без рассмотрения?
«С»: Да вот, например. Что мы решаем по поводу регулирующего устройства для системы АРУ?
«А»: Пожалуй, можно подумать о применении в качестве таковой, системы, включающей в себя полевой транзистор. Мне как-то пришлось читать, что регулирующие устройства для аттенюаторов цепей АРУ бывают однозвенными, а также двузвенными. С продольным и поперечным включением регулируемого элемента (резистора). Я зарисовал это (рис. 20.2). Здесь на рис. 20.2, а и б
«Н»: А в качестве регулирующего резистора ты и предлагаешь взять «полевик»?
«А»: Ну естественно!
«С»: Поздравляю, дорогой Аматор! Это очень неплохое решение, особенно если использовать варианты с поперечным расположением. У них нелинейность заведомо меньше, чем у продольных.
«А»: Тогда, может, приступим к выбору типа полевого транзистора для этой цели?
«С»: Мы бы немедленно приступили к этой работе, случись нам говорить на эту тему лет двадцать назад! Но мы говорим об этом именно сегодня. Поэтому я просто обязан заметить, что наиболее высокую степень линейности регулирования достигают не с помощью jFET или MOSFET, а с помощью совершенно иных приборов — ОПТРОНОВ и XОЛЛОTPОHОB!
«А»: О холлотронах я слышу вообще в первый раз!
«С»: Холлотрон — это преобразователь, основанный на эффекте Холла, управляемый магнитным полем. У этого прибора есть немало сторонников, но я не из их числа. Иное дело — ОПТРОН!
Вообще оптическая электроника — это бескрайний Океан! В нем можно утонуть с головой!
«Н»: Если перед этим акулы не съедят!
«С»: А их, поверь, хватает! Оптоэлектроника — это стремительно развивающаяся область электроники, оптики и еще Бог знает чего! Я листал недавно ведомственный справочник, так оптоэлектронные приборы занимают уже отдельные тома! Каких там только нет!? Так вот, из всего этого великолепия я выбрал один прибор, который существует, можно сказать, именно для нашего случая.
«А»: Ну, Спец, не томите душу…
«С»: Не стану. Вот я изобразил этот прибор схематически (рис. 20.3).
«Н»: Только и всего?
«А»: Как сказал муравей, увидав слона…
«С»: Дорогой Незнайкин, а разве этого мало? Все гениальное сперва может и не казаться таковым. Очевидно, ты просто не вдумался в то, что видишь?
«Н»: Ну, я так понимаю, что внизу изображен светодиод. А вверху, очевидно, фоторезистор. Когда светит светодиод — сопротивление фоторезистора Rф МИНИМАЛЬНОЕ,
«С»: Все правильно, но не совсем. Дело в том, что излучающий светодиод имеет ЛИНЕЙНУЮ характеристику интенсивности излучения от величины тока, проходящего через него. Следовательно, фоторезистор Rф будет также ЛИНЕЙНО и плавно изменять свое сопротивление!
«А»: Это действительно здорово! Во-первых, у сигнальной цепи НИКАКОЙ гальванической связи с управляющей цепью НЕТ! Даже у полевых транзисторов реальная АССИМЕТРИЯ характеристик, если поменять местами сток и исток все равно существует!
А здесь ее просто нет! А как называется это чудо?
«С»: С удовольствием сообщаю. Это АОР-124. Его данные мы помещаем в наш с вами справочник. Но мы связались с высокими частотами, однако ещё не решили вопрос, какими марками кабелей и разъемов мы с вами будем осуществлять коммутацию высокочастотных блоков? Поскольку обычные проводники длинною 7—10 см для передачи ВЧ-сигналов совершенно не пригодны. Они и сами «излучают» и «принимают» на себя высокочастотные электромагнитные поля.
«Н»: Я раньше думал, что кабель используется только для подачи сигнала от коллективной антенны к телевизору!
«А»: Полагаю, что теперь уже ты так не думаешь! Но я бы попросил рассказать о кабелях вас, Спец!
«С»: Линии передачи сигнала играют ответственную роль в радиочастотных цепях, где они используются в качестве путевода для сигналов от одного участка схемы к другому. Интересно, что линии передачи сигнала являются как бы исключением из того принципа, согласно которому полное сопротивление источника сигнала, в идеале, должно быть малым по сравнению с сопротивлением нагрузки, создаваемым возбуждаемой целью; а нагрузка должна иметь входное сопротивление, которое превышает сопротивление источника, к которому она (нагрузка) подключена. Вот как раз для линий передачи оказывается, что нагрузка должна иметь сопротивление, РАВНОЕ волновому сопротивлению линии.
«А»: В этом случае говорят, что «линия согласована»?
«С»: Именно так! При этом сами линии передачи сигнала бывают, в основном, двух видов: ПАРАЛЛЕЛЬНЫЕ ПРОВОДНИКИ и КОАКСИАЛЬНЫЕ ЛИНИИ. Именно коаксиальные линии используются в виде коротких отрезков с разъемами типа BNC (байонетными) для передачи сигналов между приборами, или блоками, или даже отдельными узлами. Коаксиальные линии, будучи полностью экранированными, исключают влияние излучения и наводок от внешних сигналов.
«А»: Я встречался с определениями, что такой-то кабель обладает «волновым сопротивлением — 75 Ом». Или 50 Ом. Что имеется в виду?
«С»: Это значит, что волна, бегущая по линии, имеет отношение напряжение/ток, равное Z0. Это Z0 обычно равно или 75 или 50 Ом. При работе с ВЧ сигналами ОЧЕНЬ ВАЖНО «согласовать» нагрузку с волновым сопротивлением линии.
«А»: В связи с тем, что «согласованная» нагрузка может передать импульс в оконечное устройство без искажений?
