Легкие танки семейства Т-40. «Красные» разведчики
Шрифт:

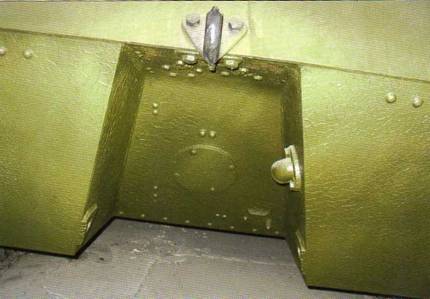

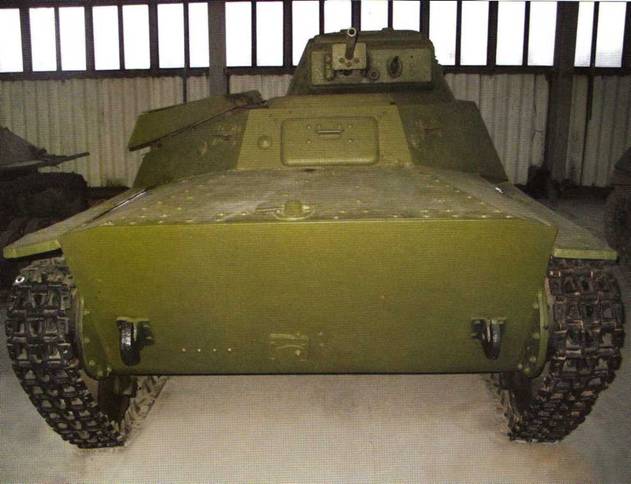

Кормовая часть легкого танка T-40C. Несмотря на то, что ниша для водоходного оборудования осталась, винто-моторная группа и рули для управления подобным танком при движении на воде уже не устанавливались.
Легкий

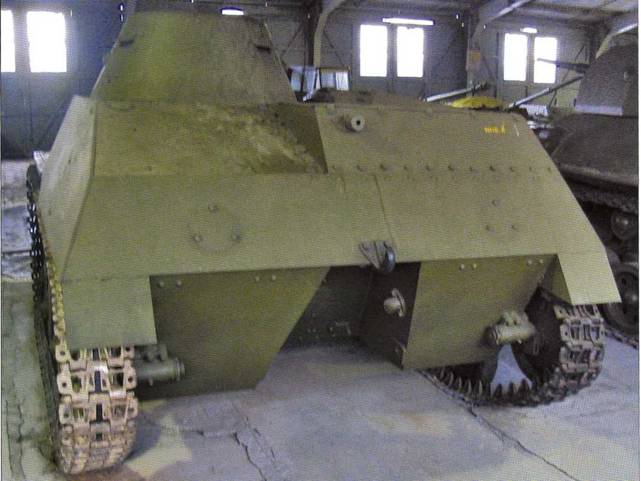

Военно-исторический музей бронетанкового вооружения и техники (п. Кубинка Московской области) имеет в составе своей экспозиции легкий танк Т-30, снимки которого представлены в настоящем издании

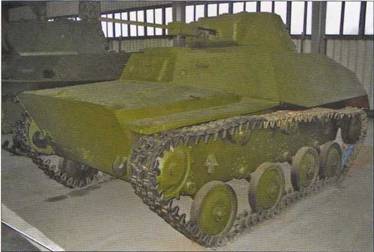

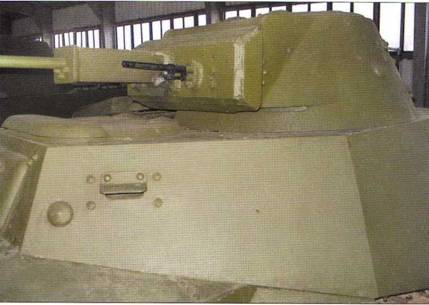

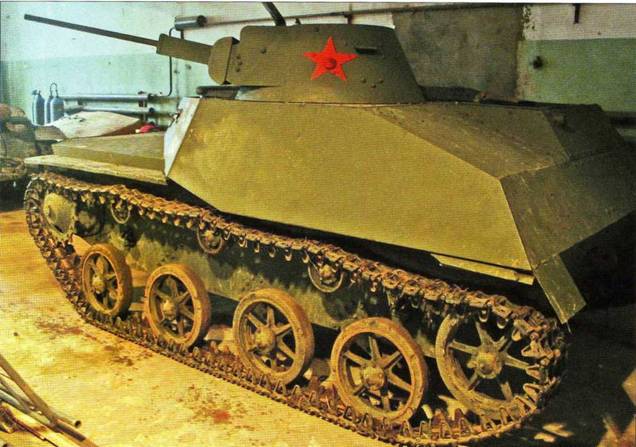

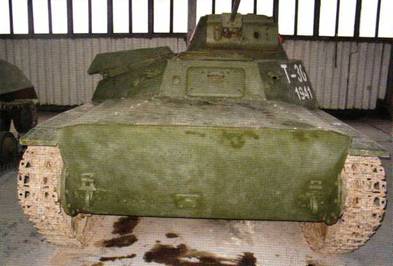

Общие виды легкого танка Т-30. Эта машина штатно вооружена 20-мм пушкой ТНШ и 7,62-мм пулеметом ДТ. Опорные катки и ленивец на представленном образце литые.

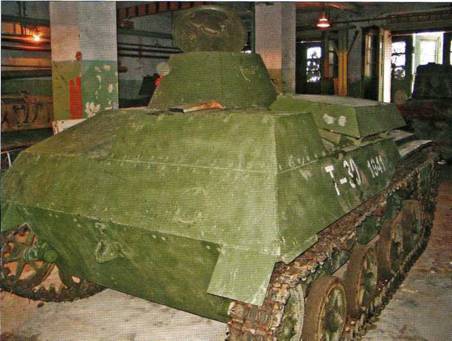

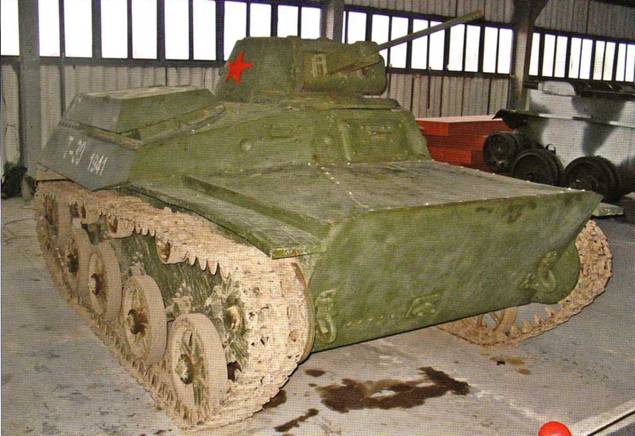

< image l:href="#"/>Легкий танк Т-30, находящийся в служебном помещении музея после демонстрационного марша. Боевая машина еще не помыта, поэтому ходовая часть танка несколько загрязнена.

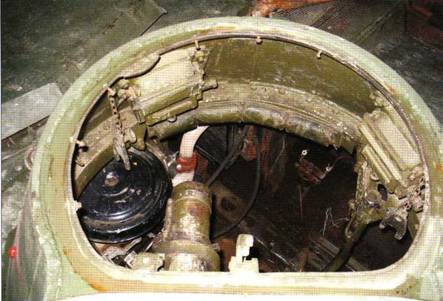

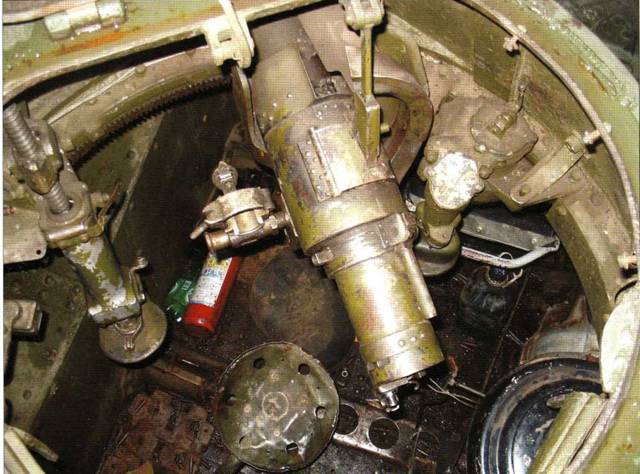

Вид из люка на открытую башню танка Т-30. Просматриваются элементы казенной части артсистемы и другое оборудование боевой машины.
Нанесение цифрового номера на тыльной стороне башни было очень характерным для тактической идентификации танков Красной Армии в первые месяцы войны. Предполагалось, что номер будет виден только «своим»: поддерживающим сзади танки пехоте и артиллерии, а для врага боевые машины, атакующие его позиции, не будут ничем выделяться. Но оказалось, что в быстро изменяющихся условиях боя подобное тактическое обозначение прежде всего малозаметно для своих войск.
Легкий танк T-40C одной из бригад Западного фронта. На задней стороне башни нанесена цифра «1». Июнь 1941 года.

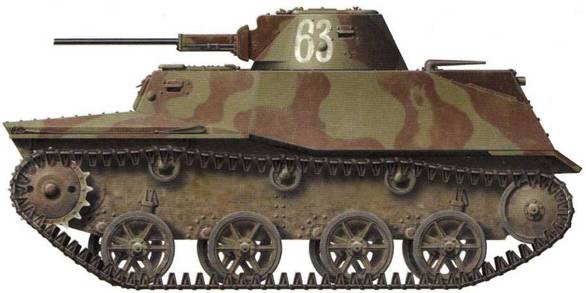

Легкий танк Т-30 с тактическим номером «63». Машина имеет трехцветный камуфляж, что характерно для Северо-Западного ТВ Д. Ленинградский фронт, 54-я армия, сентябрь 1941 года.
Легкий

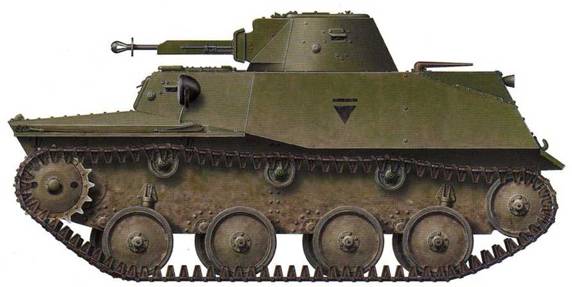

Легкий танк T-40C, имеющий на борту корпуса неизвестное тактическое обозначение, нанесенное черной краской. Сама боевая машина окрашена зеленой краской 4БО. Советско-германский фронт, первая половина 1942 года.

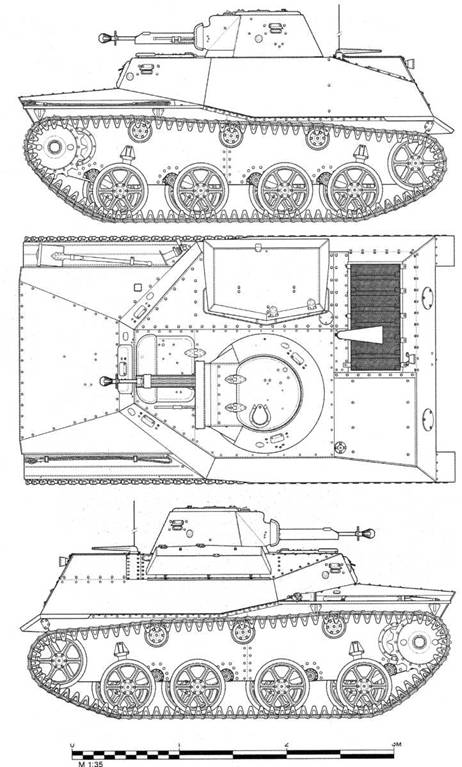

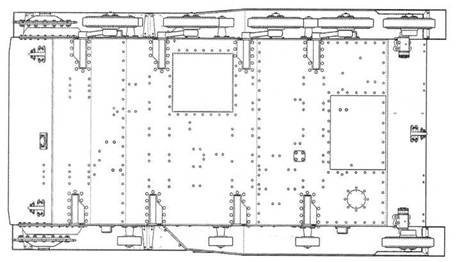

Чертежи легкого неплавающего танка Т-30. Представлен радиофицированный вариант с пулеметом ДШК.
< image l:href="#"/>В отчетах Красной Армии эти танки проходили под наименованием не только Т-30, но и Т-40.
Электрооборудование танка Т-30 было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 6 В. В качестве источников электроэнергии использовались аккумуляторная батарея ЗСТЭ-100 и генератор Г-40 мощностью 180 Вт с ременным приводом. Для пуска двигателя использовались стартер СЛ-40 мощностью 0,8 л.с. (0,6 кВт) или приспособление с заводной рукояткой.
Для внешней связи на части танков устанавливалась радиостанция 71-ТК-3, для внутренней односторонней связи – световая сигнализация.
Первые машины Т-30 имели вооружение как у Т-40: 12,7-мм и 7,62-мм пулеметы в башне. Примерно со второй половины августа 1941 года на некоторых серийных Т-30 уже устанавливалась 20-мм автематическая пушка ШВАК/ТНШ с ленточным питанием (боекомплект – 750 снарядов), которая, как известно, еще находилась в стадии доработки, в спаренной установке с пулеметом ДТС (1512 патронов в 24 магазинах).

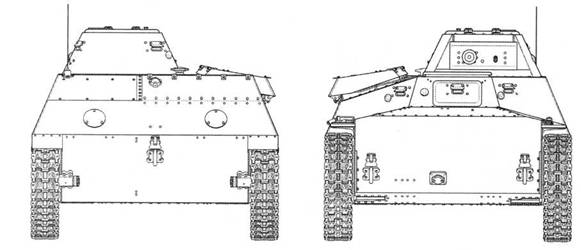

Чертежи легкого неплавающего танка Т-30. Представлен нерадиофицированный вариант с 20-мм пушкой ШВАК/ТНШ.
Экипаж танка Т-30 состоял из механика-водителя и командира танка, одновременно выполнявшего функции наводчика и заряжающего. Совместное расположение членов экипажа облегчало непосредственную связь между ними. Посадка и выход экипажа производились через два люка (один в крыше над отделением управления, другой – в крыше башни), которые закрывались откидными броневыми крышками на петлях. В днище корпуса имелся аварийный (запасный) люк для выхода экипажа из машины.
К сожалению, достаточно сложно сказать, сколько танков Т-30 было изготовлено. В отчете завода № 37 за 1941 год Т-40 и Т-30 не разделялись, а были показаны общей графой. В документах Наркомата танковой промышленности танки Т-30 и Т-40 также часто идентифицировались одинаково. В документах завода № 37 по 1 августа 1941 года было изготовлено 44 танка Т-40С, а по документам автобронетанкового управления – 45. По другим архивным документам с июля по сентябрь 1941 года было выпущено 136 танков Т-40С. Всего же в 1941 году было изготовлено 443 танка трех разновидностей: Т-40, Т-40С, Т-30. На этом история производства этой боевой машины кончается. Уже 15 сентября 1941 года завод № 37 выпустил первую серийную машину Т-60, а 9 октября последовал приказ об эвакуации из Москвы. 26 октября производство было остановлено и предприятие эвакуировалось в Свердловск.
