Легкие танки семейства Т-40. «Красные» разведчики
Шрифт:

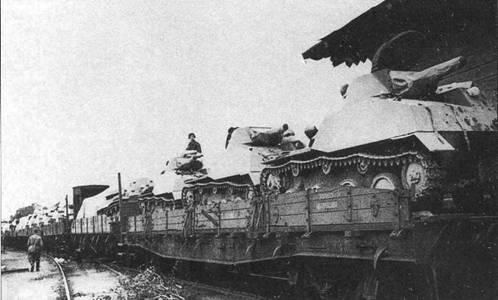

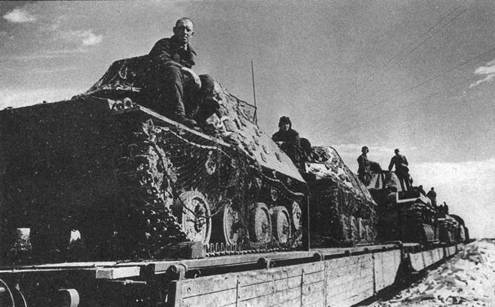

Танки Т-40С погружены на платформы и готовы к отправке на фронт. Московская область, 109 тд, август 1941 года.
В днище корпуса были сделаны лючки: один под двигателем – для слива масла, другой для слива воды из системы охлаждения двигателя и два лючка под топливными баками для слива топлива. Все сливные и заправочные лючки были закрыты броневыми крышками или пробками с резьбой.
В передней части башни имелась ниша прямоугольного

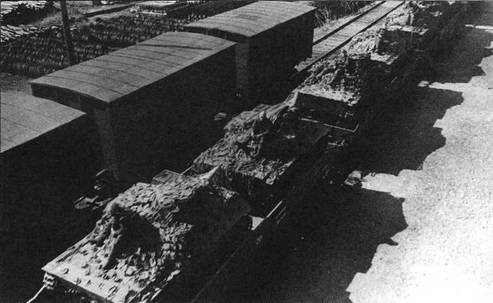

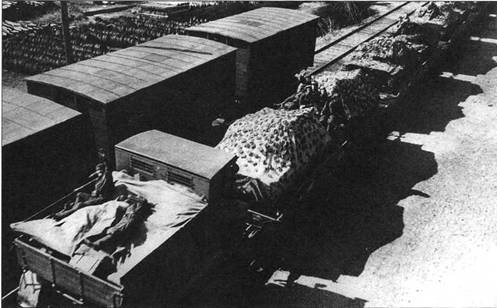

Рядом с танками Т-40С, которые укрыты брезентом и маскировочными сетями, находится другая техника 109 тд- гусеничные тягачи С-2, автомобили ГАЗ-64 и ГАЗ-АА. Московская область, август 1941 года.
Противопожарное оборудование состояло из стационарного и ручного тетрахлорных огнетушителей. Стационарный огнетушитель устанавливался в специальном кронштейне на правом бортовом листе корпуса танка. Баллон стационарного огнетушителя крепился двумя хомутами к кожуху карданного шарнира у коробки передач. Он имел распределитель, от которого отходили четыре трубки с распылителями. Две трубки с распылителями были приведены к большим топливным бакам, третья – к малому топливному баку и четвертая – к карбюратору. Ручной огнетушитель располагался в боевом отделении в специальном кронштейне, установленном на левом бортовом листе.
В моторном отделении танка продольно, вместе с однодисковым главным фрикционом (сцепление грузового автомобиля ГАЭ-31) и четырехступенчатой коробкой передач автомобильного типа, устанавливался четырехтактный шестицилиндровый карбюраторный двигатель ГАЗ- 11 модели 202 жидкостного охлаждения мощностью 85 л.с. (63 кВт) с карбюратором К-23 или двумя спаренными карбюраторами ГАЗ-М- 9510. Система зажигания – батарейная. В состав системы зажигания входили катушка зажигания КЗ-11, дистрибутор (распределитель) Р-10, свечи СЭ-01 и выключатель зажигания 69-К Пуск двигателя осуществлялся электростартером СЛ-40 мощностью 0,8 л.с. (0,6 кВт) с электромагнитным реле включения, пусковой рукояткой или внутренним педальным пусковым механизмом. Емкость топливных баков составляла 206 л, запас хода танка по шоссе достигал 300 км.
Остальные узлы и агрегаты трансмиссии: коническая главная передача, два многодисковых бортовых фрикциона (сталь по феродо) с тормозными лентами с накладками из феродо и два однорядных бортовых редуктора были размещены в трансмиссионном отделении в передней части корпуса. В качестве механизма поворота использовались бортовые фрикционы. Приводы управления движением танка – механические, непосредственного действия.
В ходовой части танка применялись: индивидуальная торсионная подвеска, ограничители хода балансиров с резиновыми буферами, устанавливавшиеся на крайних узлах подвески; восемь односкатных опорных катков и шесть односкатных поддерживающих катков с наружной амортизацией; два направляющих колеса с механизмами натяжения; две гусеницы с литыми траками и ОМШ, а также два ведущих колеса цевочного зацепления, имевших съемные зубчатые венцы. Направляющие колеса переднего расположения были унифицированы с опорными катками. Ширина трака гусеницы составляла 260 мм. Для предотвращения осевого перемещения и выпадения пальцев траков под картерами бортовых редукторов к корпусу танка приклепывались специальные отбойники.

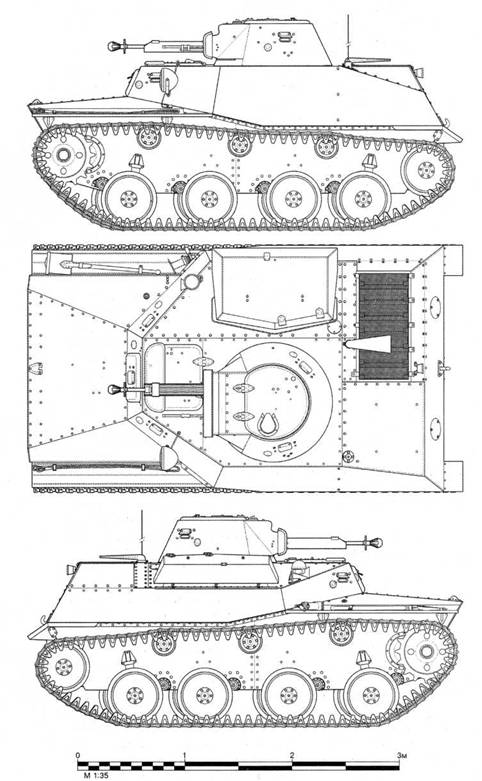

Чертежи
Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 6 В. В качестве источников электроэнергии использовались: две аккумуляторные батареи ЭСТЭ-112 и генератор Г-41 мощностью 0,2 кВт, работающий с реле-регулятором РРА-0364. На линейных танках вторая батарея являлась запасной; на командирских танках, оснащенных радиостанцией, она была включена в бортовую сеть. В состав потребителей электроэнергии входили электростартер СЛ-40 (включение производилось кнопкой, установленной на щитке приборов механика-водителя), приборы системы зажигания, электрический сигнал СБ-4714А, аппаратура внутренней и наружной световой сигнализации, контрольные приборы и вспомогательная аппаратура. Для управления движением танка использовалось трехцветное светосигнальное устройство передачи команд от командира машины к механику- водителю.
На командирских танках устанавливалась радиостанция 71-ТК-З с батарейным питанием приемника. Приемник и передатчик размещались в левой нише корпуса танка на специальном подрамнике на амортизаторах. Центральный переключатель радиостанции был размещен на задней балке жесткости корпуса. Возле переключателя на специальном кронштейне устанавливался изолятор антенны. Отверстие в корпусе машины для выхода антенны было защищено резиновым конусом. Комплект штырей антенны, укладывавшийся в специальном чехле, размещался на амортизаторах радиостанции за коробом башни.
Танк был вооружен спаренной установкой пулеметов: 12,7-мм ДШК обр. 1938 г. и 7,62-мм ДТ, располагавшихся в броневой маске в амбразуре вращающейся башни. Длина ствола пулемета ДШК составляла 78,7 калибра, высота линии огня – 1590 мм. Углы наводки спаренной установки по вертикали находились в диапазоне от -8° до +25°. Стрельба из пулеметов велась с использованием оптического прицела ТМФП или дублирующего механического прицела. Для наводки спаренной установки использовались шестеренчатый механизм поворота башни (справа от установки) и винтовой подъемный механизм (слева от установки). Ведение огня из пулемета ДШК обеспечивалось нажатием на кнопку предохранителя, располагавшуюся на рукоятке механизма поворота башни, и опускании рукоятки вниз.
Прекращение стрельбы – возврат рукоятки механизма поворота башни в верхнее положение. Стрельба из пулемета ДТ обеспечивалась аналогичными действиями с рукояткой подъемного механизма спаренной установки. В боекомплект пулемета ДШК входили 500 патронов с бронебойной пулей Б-30, бронебойно-зажигательной пулей Б-32, а также с бронебойно-зажигательно-трассирующей пулей БЗТ. Начальная скорость пули составляла 850 м/с, боевая скорострельность – 80 выстр./мин., прицельная дальность стрельбы – 3500 м. Непрерывное питание пулемета ДШК патронами осуществлялось из кольцевого короба башни. Патрон с бронебойной пулей Б-30 предназначался для поражения бронированных целей на дистанции до 400 м, а патрон с бронебойно-зажигательной пулей – для поражения бронированных целей на дистанции до 500 м и воспламенения бензина за броней. Для повышения бронепробиваемости основного оружия в боекомплект машины были введены 12,7-мм патроны с бронебойно-зажигательной пулей БС-41, которая обладала повышенным бронебойным действием по сравнению с пулями Б-30 и Б-32. Боекомплект к пулемету ДТ состоял из 2016 патронов (32 диска).
Для усиления огневой мощи Т-40 тульское ОКБ-15, руководимое Б.Г. Шпитальным, в инициативном порядке предложило в июле 1941 года установить на нем свой скорострельный 7,62-мм пулемет ШКАС (или два спаренных), не имевший, однако, кроме высокого темпа стрельбы при малой массе секундного залпа (0,288 кг/с) и ничтожной дульной энергии каких-либо преимуществ перед штатной установкой. Эта работа была отменена распоряжением наркомата вооружения как явно неэффективная.
В том же июле 1941 года Наркомат вооружения дал задание на установку в башне танка Т-40 более мощной серийной 23-мм авиапушки БТ-23 конструкции Я.Г. Таубина и М.Н. Бабурина, доработанной в ОКБ-16 А.Э. Нудельманом. К сожалению, испытания ее путем отстрела 4 августа дали отрицательный результат.
