Легкие танки семейства Т-40. «Красные» разведчики

Мощанский Илья Борисович

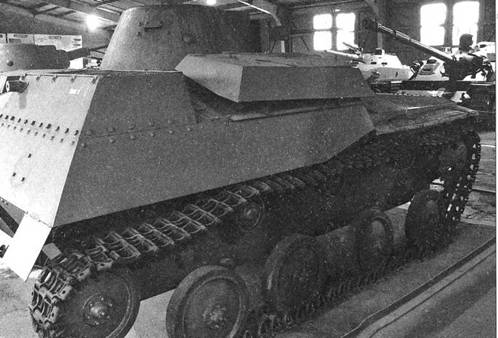

Легкий танк Т-40С. Виды на правый и левый борта.

Фотографии

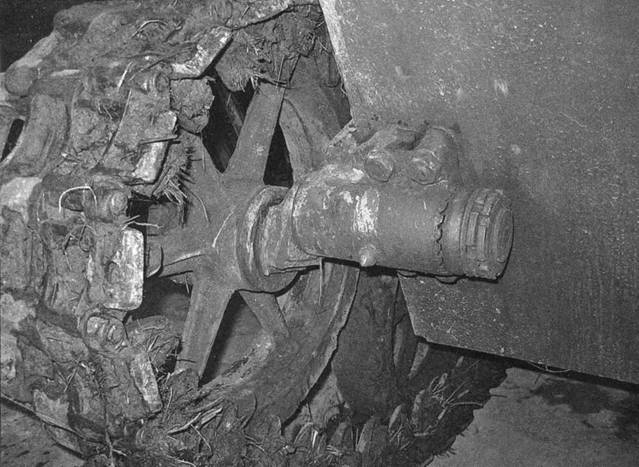

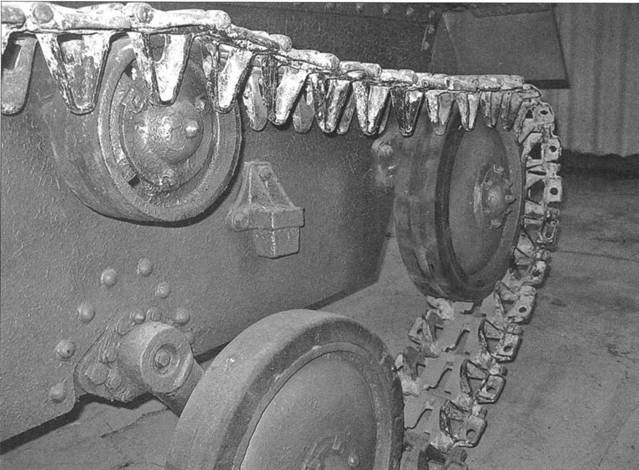

поддерживающих и опорных катков, а также ленивца легкого танка Т-40С. Конструктивно они ничем не отличаются от подобных систем танка Т-40.

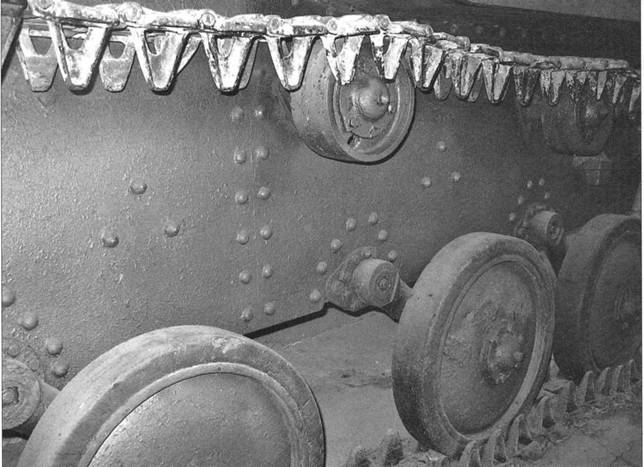

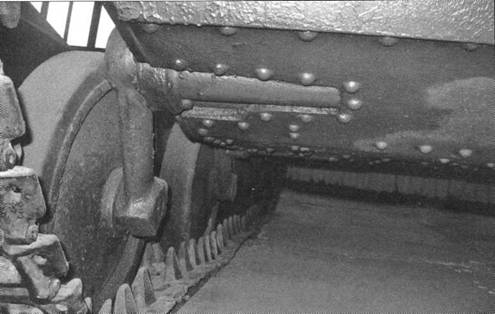

Виды опорных катков танка Т-40. На одном из снимков хорошо различимы конструкции торсионов подвески ходовой части.

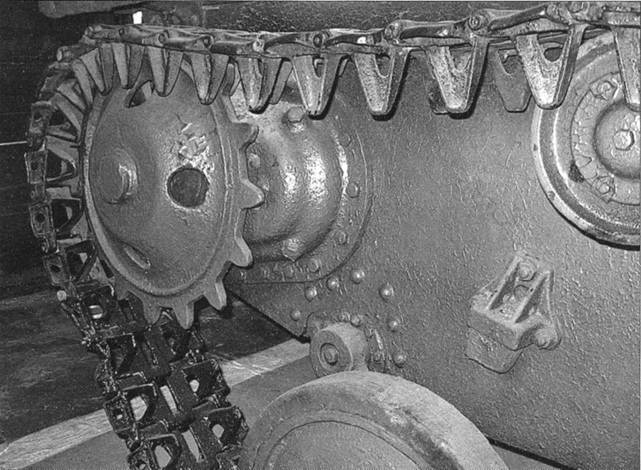

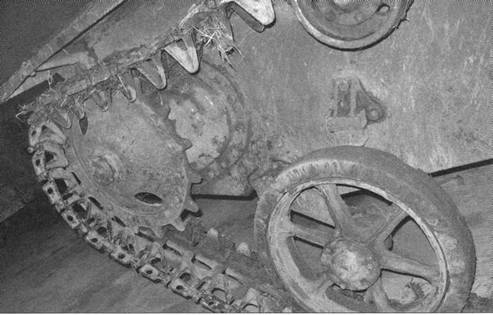

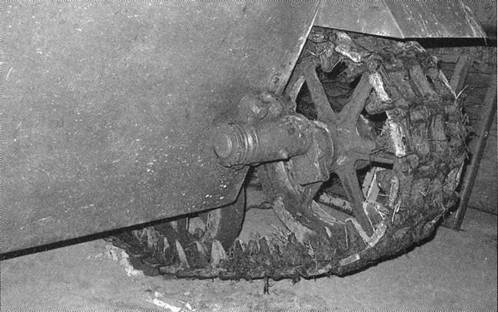

Фотоснимки ведущего колеса легкого танка Т-40С в различных ракурсах.

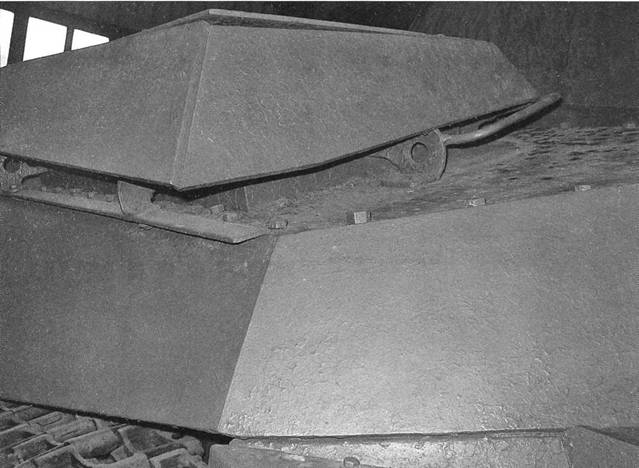

Бронированная крышка воздухозаборника легкого танка Т-40С. Виды с различных ракурсов.

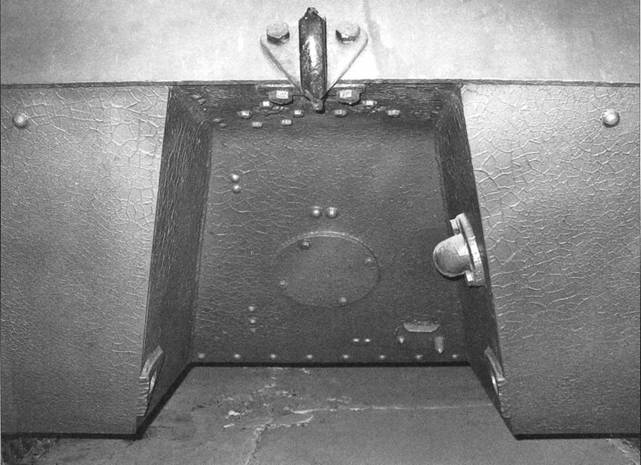

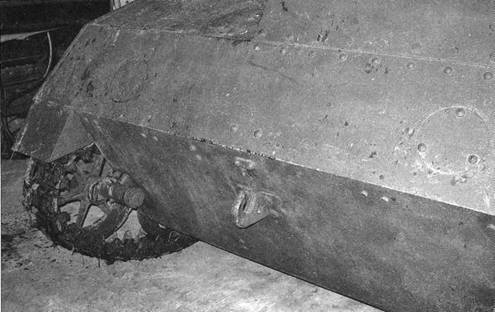

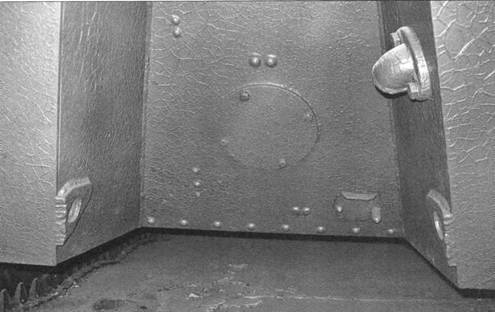

Фотоснимки ниши для водоходного оборудования, которая на неплавающем танке Т-40С являлась своеобразным атавизмом.

Водоходное оборудование: винт для движения по воде и рули на танке Т-40С не устанавливалось, но ниша, подобная конструкции Т-40, сохранилась без изменений.

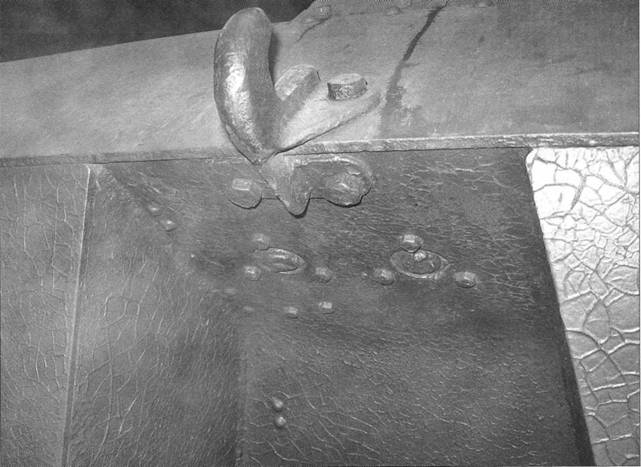

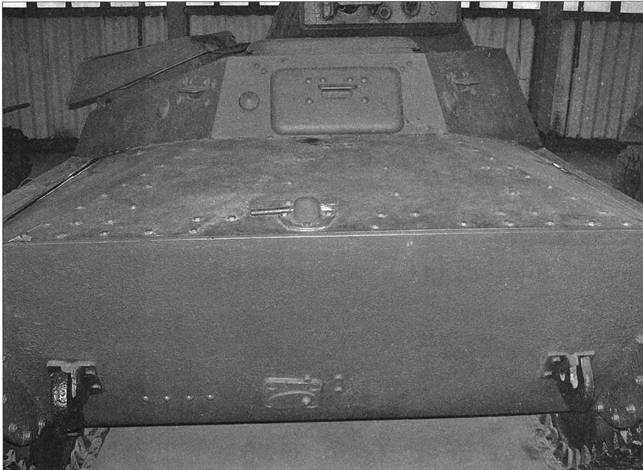

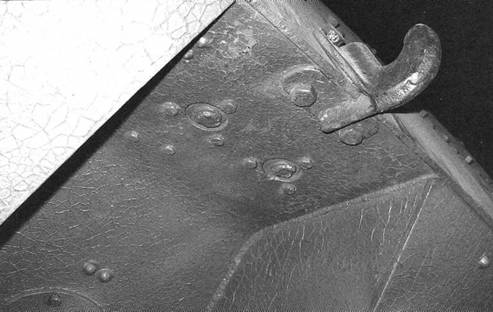

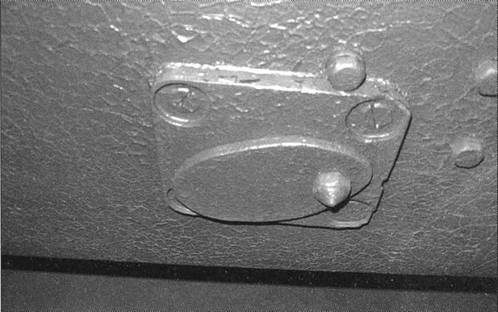

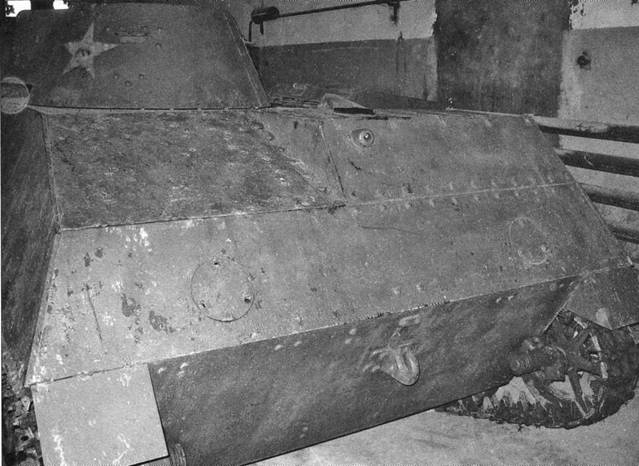

Нижняя лобовая бронеплита легкого танка Т-40С. Также видна заглушка пускового отверстия для запуска двигателя ГАЗ-202 вручную. Легкий танк Т-30 в деталях Представлен экспонат из Военно-исторического музея бронетанкового вооружения и техники (п. Кубинка Московской

области) Снимки (из архива альманаха «Военная летопись») были сделаны в 2007 году

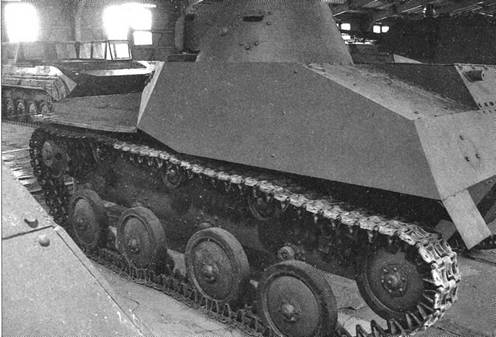

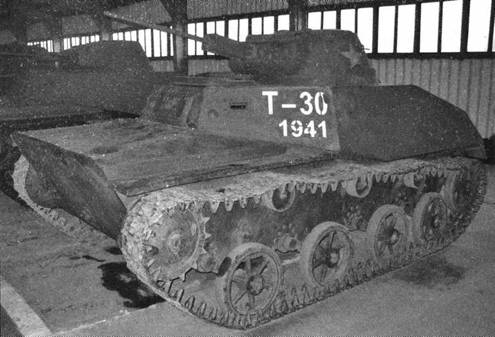

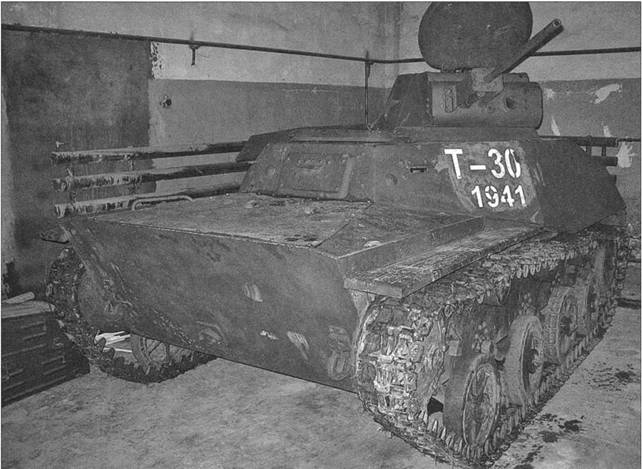

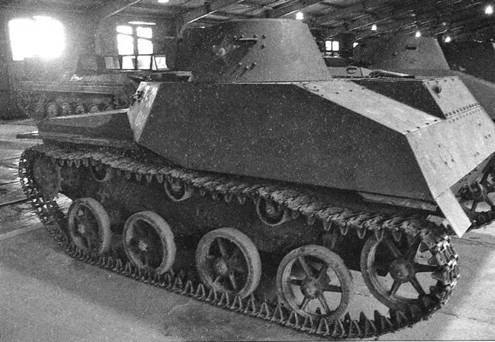

Легкий танк Т-30. Вид с левого борта. Опорные катки и ленивец литые, упрощенные. Подобная ходовая часть впоследствии устанавливалась на значительном количестве легких танков Т-60.

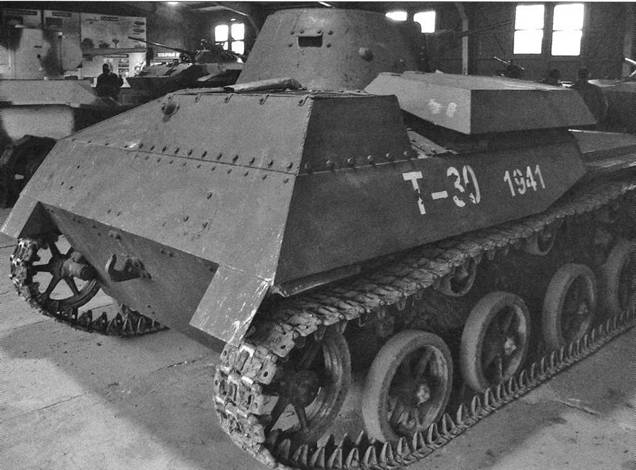

Виды правого борта и задней части легкого танка Т-30. Различима сетка, защищающая жалюзи отвода воздуха от радиаторов системы охлаждения и двигатель моторного отсека. Нижний броневой лист сзади уже спрямлен.

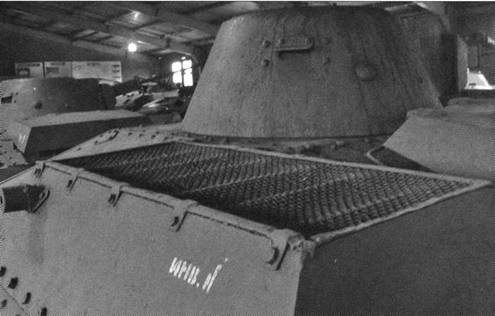

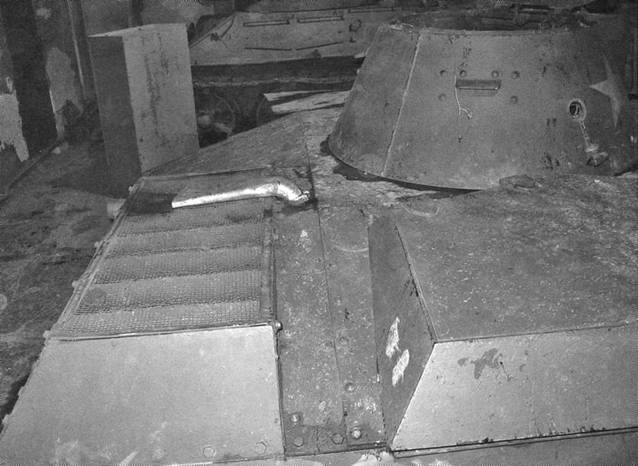

Моторный отсек легкого танка Т-30. Хорошо видна защитная сетка жалюзи и двигателя, а также выпускная труба выхлопной системы.

Фотоснимки кормовой части легкого танка Т-30. Нижний бронелист спрямлен, а ниша для водоходного оборудования отсутствует.

< image l:href="#"/>

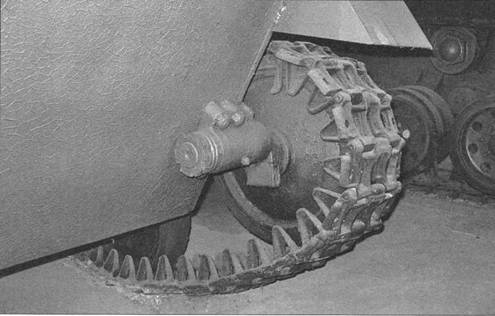

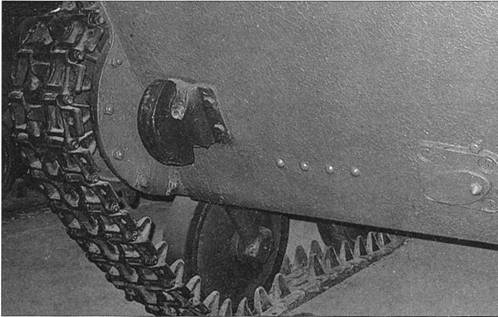

Фотоснимки ленивца легкого танка Т-30. Это упрощенная литая конструкция.

Общий вид и конструкция упрощенных литых катков легкого танка Т-30.

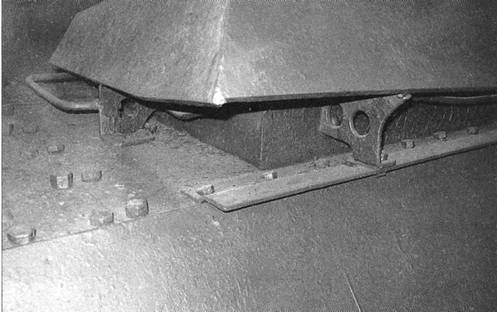

Конструкция бронекрышки воздухозаборника легкого танка Т-30.
