Лёгкий танк Pz.38(t)
Шрифт:
Тем временем испытания продолжались. К 11 июня TNHPS прошёл 7185 км, продемонстрировав высокую надёжность ходовой части и силовой установки. Решился и вопрос с вооружением — на машину установили недавно разработанную фирмой Škoda 37-мм пушку А7 (армейский индекс UV vz.38).
История распорядилась так, что производство LT vz.38 началось тогда, когда заказчик, армия Чехословакии, прекратила своё существование, то есть после германской оккупации в марте 1939 года, и танк был принят на вооружение армии… захватчиков. В Вермахте машина получила обозначение Pz.Kpfw.38(t) Ausf.А (широко употребляются и упрощённые наименования — Pz.38(t) или 38(t)). Любопытно отметить, что немцы до оккупации Чехии и Моравии не располагали никакой информацией об TNHPS, но германские
Такое обозначение получили в Вермахте 150 танков первой серии. Эти машины были почти полностью идентичны тем, что предназначались для чехословацкой армии. При массе 9,7 т они вооружались 37-мм пушкой А7 (немецкий вариант обозначения — KwK А7) с длиной ствола 42 калибра и двумя 7,92-мм пулемётами vz.37 (в Вермахте — MG 37(t)). Боекомплект состоял из 72 выстрелов и 2700 патронов. 6-цилиндровый карбюраторный рядный двигатель жидкостного охлаждения Praga EPA мощностью 125 л. с. позволил танку развивать максимальную скорость до 48 км/ч. Запас хода — 230 км. Танк оснащался шестискоростной планетарной коробкой передач Praga-Wilson и многодисковым главным фрикционом сухого трения. Ходовая часть включала в себя четыре обрезиненных опорных катка большого диаметра на борт, подвешенных попарно на листовых полуэллиптических рессорах, два поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо и стальную мелкозвенчатую гусеницу. Толщина лобовой брони корпуса достигала 25 мм, бортовой — 15, кормы — 12, крыши — 10, днища — 8 мм. Бронезащита башни колебалась в пределах 15–25 мм.

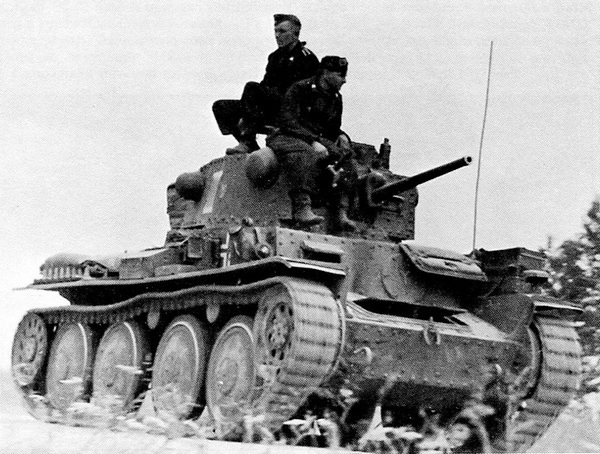

Pz.38(t) Ausf.A (либо Ausf.B ранних выпусков). Эту машину отличают антенный ввод чехословацкого типа и амбразура прицела раннего образца с одним отверстием. Восточный фронт, 1941 год.

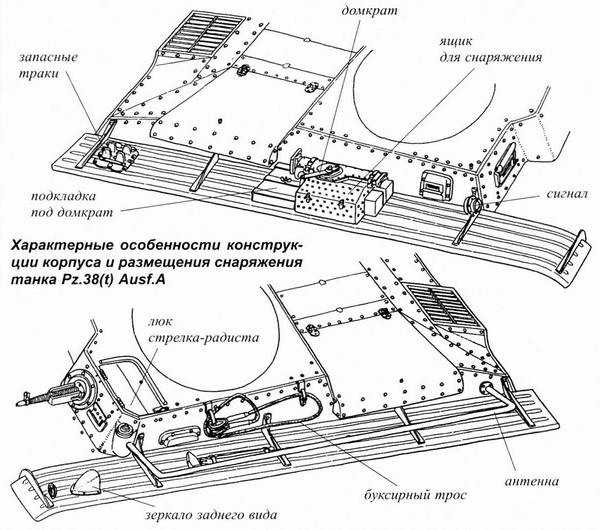

Немцы увеличили экипаж танка до четырёх человек, усилили бронировку шаровой установки курсового пулемёта и установили своё радиооборудование. В оригинальном чехословацком варианте танк оснащался радиостанцией vz.37 с двумя антеннами — штыревой и поручневой. Сохранив последние, немцы установили свою радиостанцию Fu 5. Кроме того, использовались ящики для амуниции германского образца.
Танки модификации Ausf.В производились с января по май 1940 года. За это время было выпущено 110 машин. На них ликвидировали поручневую антенну, смонтировали немецкую фару Notek, немного изменили амбразуру прицела пушки. На некоторых танках уже в войсках, например, в 19-й танковой дивизии, устанавливали приборы дымопуска.
Pz.38(t) Ausf.B из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 года. Судя по отсутствию курсового пулемёта, это командирская машина.
Эта серия также состояла из 110 единиц и выпускалась
В конструкции 105 танков модификации D, выпушенных в сентябре — ноябре 1940 года, с учётом опыта боевых действий в Польше и Франции, изменили лобовой лист корпуса. Теперь он стал прямым и на части машин его толщину довели до 50 мм, усилив штатную 25-мм броню накладкой такой же толщины.
С ноября 1940 по май 1941 года было изготовлено 275 танков модификации Е, представлявших собой вариант D с усиленным бронированием. Толщина лобовых листов корпуса и башни была доведена до 50 мм (25+25 мм), бортовых — до 30 мм. Масса машины возросла до 10,14 т, в связи с чем пришлось увеличить число листов в рессорах передних тележек подвески с 14 до 15. Кольцевую накладку вокруг амбразуры башенного пулемёта ликвидировали, а на левой надгусеничной полке смонтировали большой ящик для снаряжения.
По окончании производства танков модификации Е, с мая по октябрь 1941 года заводские цеха покинули 250 машин модели F, отличавшейся от предыдущей лишь мелкими деталями, например, кронштейнами для крепления канистр.
Красноармейцы осматривают захваченный немецкий танк Pz.38(t) Ausf.F предположительно из состава 22-й танковой дивизии. Район северо-западнее Сталинграда, 1942 год.
Одновременно с Ausf.F с мая по сентябрь 1941 года выпускались танки варианта S. Их заказала Швеция ещё в конце 1939 года, но в 1940-м немцы конфисковали всю серию из 90 единиц. Танки Ausf.S были идентичны машинам вариантов А — С, за исключением 50-мм лобовой брони.
После нападения Германии на СССР поступил заказ на 1000 танков в двух сериях — 500 Ausf.G и 500 Ausf.Н. Однако с октября 1941 года по октябрь 1942-го выпустили только 306 единиц Ausf.G, остальные шасси этой модели использовались при изготовлении истребителей танков Marder. Для самоходно-артиллерийских установок и истребителей танков были задействованы и все шасси варианта Н.
Конструктивно боевые машины версии G отличались от танков модификаций Е и F лишь тем, что лобовые броневые листы их корпусов выполнялись не составными, а цельными.
Несколько десятков танков модификаций В — G были переоборудованы в командирские танки Panzerbefehlswagen 38(t). На них демонтировали курсовые пулемёты (отверстие под шаровую установку заглушили круглой бронекрышкой), а вместо пушки установили её деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового — Fu 5 и Fu 8. Первые имели штыревые антенны, вторые — штыревые и поручневые. Кроме того, на командирских танках устанавливались гирополукомпасы.
Идентификация танков Pz.38(t) различных модификаций затрудняется их большим внешним сходством и отсутствием существенных отличий. В процессе ремонтов на танки более ранних вариантов устанавливались башни позднего образца. Машины оснащались новыми ящиками для снаряжения. Отличить одну модификацию от другой порой можно только по количеству и расположению болтов, соединявших броневые листы корпуса и башни.
