Быстродействие таких сумматоров ограничено задержкой переноса, так как формирование переноса на выходе старшего разряда не может произойти до тех пор, пока сигнал переноса не распространится по всей цепочке сумматоров.
Для организации параллельного переноса применяются специальные узлы — блоки ускоренного переноса.
Принцип ускоренного переноса заключается в том, что для каждого двоичного разряда дополнительно находятся два сигнала:
G — образование переноса и H — распространение переноса.
GI = aI·bI
HI = aI + bI
В
Если хотя бы одно из слагаемых aI или bI равно «1», то есть HI=1, то перенос в последующий разряд производится при наличии сигнала переноса из предыдущего разряда.
Если HI=HI–1=1 и при этом существует сигнал переноса PI из предыдущего в i-й разряд, то перенос производится сразу в i+2 разряд.
В общем случае процесс формирования ускоренного переноса описывается следующим уравнением:
PI+1 = GI + HI·GI–1 + HI·HI–1·GI–2 + … + HI·HI–1·…·H2·H1·P1
Блоки ускоренного переноса выпускаются в интегральном исполнении в виде отдельных микросхем или непосредственно со схемой сумматора или арифметико-логического устройства в одной микросхеме.
4.1.3 Арифметико-логические устройства
Основными арифметическими операциями являются сложение и вычитание. Разработаны коды дополнительный и обратный, которые позволяют выполнять операцию вычитания методом суммирования. Для выполнения операции вычитания, при использовании дополнительного кода, вычитаемое следует перевести в дополнительный код и просуммировать с первым слагаемым. Полученный результат (разность) будет представлен в дополнительном коде. Затем его следует перевести в прямой код.
Прямой и дополнительный код положительных чисел совпадают. При
Таким образом, выполнение операции вычитания методом суммирования требует дополнительных затрат времени и снижает быстродействие вычислительных средств.
Для повышения быстродействия ЭВМ разработаны и используются комбинированные арифметико-логические устройства, которые обеспечивают выполнение ряда арифметических и логических операций над прямыми кодами чисел без их преобразования.
Методика построения одноразрядного арифметического устройства для выполнения операций суммирования и вычитания показана на рисунке 25. Из сравнения логических выражений операций суммирования (Рисунок 25, а) и вычитания (Рисунок 25, б) следует, что выражения для суммы и разности совпадают, а выражение для заёма является частью операции суммирования или вычитания.

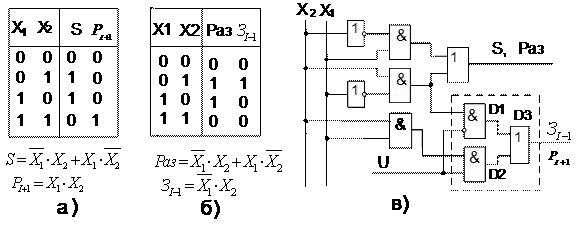

Рисунок 25 Таблицы истинности и структурные формулы операции суммирования а), вычитания б) и схема одноразрядного АЛУ в).
Таким образом, для выполнения операции вычитания не требуется получение дополнительных сигналов, поэтому и не требуются дополнительные аппаратные затраты. Необходимо лишь обеспечить коммутацию сигналов переноса и заёма в соответствии с кодом операции.
На рисунке 25, в) приведена схема простейшего АЛУ, на которой роль устройства управления выполняют два клапана, управляемые разнополярными сигналами от управляющего напряжения U. Эта часть схемы на рисунке 25,в выделена пунктирной линией. При U=0 выполняется операция вычитания, а при U=1 — операция суммирования.
Многоразрядные АЛУ выпускаются в виде интегральных микросхем или входят в состав процессоров, являясь их основой.
МС 564ИП3 (Рисунок 26,а) — это 4-разрядное параллельное АЛУ, выполняющая 16 арифметических и 16 логических операций.
Рисунок 26 Схема 4-разрядного АЛУ 564ИП3 а) и схема ускоренного переноса 564ИП4 б).
A(а0–а3) — первый операнд,
B(b0–b3) — второй операнд,
S(s0–s3) — код операции — 4 разряда.
Если M=0, то выполняются арифметические операции: 24=16, при M=1 выполняются логические операции: 24=16. Итого 16+16=32 операции.
F(f0–f3) — результат операции. На выходе A=B появляется «1», если при выполнении операции вычитания результат операции будет равен «0», то есть A=B. Поскольку АЛУ параллельного типа, то имеются выходы генерации G и распространения переноса H. Pn и Рn+4 — входной и выходной переносы.
