3.6.1 Логические элементы на ключах с динамической нагрузкой
Логические элементы на ключах с динамической нагрузкой состоят из одного нагрузочного и нескольких управляющих транзисторов. Если управляющие транзисторы включены параллельно, то, как и в НСТЛ (см. рисунок 15,а), элемент осуществляет логическую операцию ИЛИ-НЕ, а при последовательном соединении — операцию И-НЕ (рисунок 18,а,б).

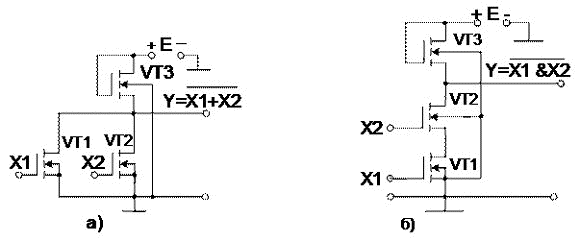

Рисунок 18 Схемы элементов МОП ТЛ: а) – ИЛИ-НЕ, б) – И-НЕ.
При наличии на входах X1 и X2 напряжения UВХ=U0<UЗИ.пор управляющие
В схеме элемента И-НЕ управляющие транзисторы включены последовательно, поэтому уровень лог. «0» на выходе схемы имеет место только при единичных сигналах на обоих входах.
Элементы МОП ТЛ имеют высокую помехоустойчивость, большой логический перепад, малую потребляемую мощность и сравнительно низкое быстродействие. Для элементов на низкопороговых МОП-транзисторах обычно UПИТ=5…9 В, а на высокопороговых UПИТ=12,6…27 В. Основные параметры МОП ТЛ: Pпот=0,4…5 мВт, tЗД.ср=20…200 нс; U0<=1 В; U17 В.
3.6.2 Логические элементы на комплементарных ключах
Комплементарный ключ состоит из двух МОП-транзисторов с каналами разного типа проводимости, входы которых соединены параллельно, а выходы последовательно (рисунок 19,а). При напряжении на затворах, больших порогового, для транзистора с каналом определённого типа соответствующий транзистор открыт, а другой закрыт. При напряжении противоположной полярности, открытый и закрытый транзисторы меняются местами.
ЛЭ на комплементарных ключах (КМОП) имеют ряд неоспоримых достоинств.
Они успешно работают при изменении в широких пределах напряжения источника питания (от 3 до 15 В), что недостижимо для ЛЭ, в состав которых входят резисторы.
В статическом режиме при большом сопротивлении нагрузки ЛЭ КМОП практически не потребляют мощности.
Для них также характерны: стабильность уровней выходного сигнала и малое его отличие от напряжения источника питания; высокое входное и малое выходное сопротивления; лёгкость согласования с микросхемами других технологий.

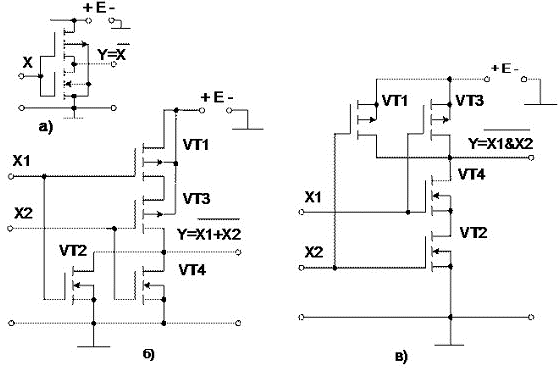

Рисунок 19 Схемы логических элементов КМОП ТЛ: а) инвертор, б) ИЛИ-НЕ, в) И-НЕ.
Схема ЛЭ КМОП, выполняющего функцию 2ИЛИ-НЕ, приведена на рисунке 19,б. Транзисторы VT1 и VT3 имеют канал р-типа и открыты при напряжениях на затворах, близких к нулю. Транзисторы VT2 и VT4 имеют канал n-типа и открыты при напряжениях на затворах, больших порогового значения. Если на обоих или на одном из входов действует уровень лог. «1», то на выходе схемы будет сигнал лог. «0», что соответствует выполнению логической операции ИЛИ-НЕ.
Если группы ярусно и параллельно включённых транзисторов поменять местами, то будет реализован элемент, выполняющий функцию И-НЕ (рисунок 19,в). Он работает аналогично предыдущему. Транзисторы VT1 и VT3 имеют канал p-типа и открыты при напряжении на затворах, близких к нулю. Транзисторы VT2 и VT4 имеют канал n-типа и открыты при напряжениях на затворах, больших порогового значения. Если открыты оба эти транзистора, то на выходе будет установлен сигнал «лог. 0».
Таким образом, сочетание параллельного включения транзисторов с каналами p-типа электропроводности, и ярусного соединения транзисторов с каналами n-типа позволили реализовать функцию И-НЕ.
В ЛЭ КМОП очень просто реализуют элементы с тремя устойчивыми состояниями. Для этого

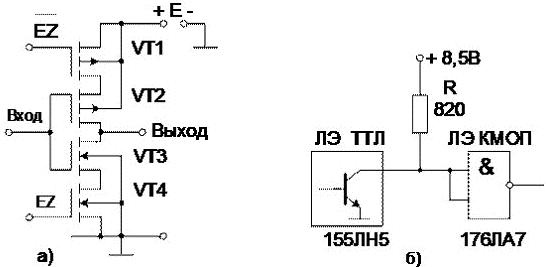

Рисунок 20 Инвертор с тремя выходными состояниями а); согласование ЛЭ ТТЛ с ЛЭ КМОП б).
Согласование ЛЭ ТТЛ с ЛЭ КМОП можно выполнить несколькими способами:
1) Питать ЛЭ КМОП малым напряжением (+5 В), при которых сигналы ЛЭ ТТЛ переключают транзисторы ЛЭ КМОП;
2) Использовать ЛЭ ТТЛ с открытым коллектором, в цепь выхода которых включён резистор, подключенный к дополнительному источнику напряжения (рисунок 20,б).
При хранении и монтаже следует опасаться статического электричества. Поэтому при хранении выводы микросхем электрически замыкают между собой. Монтаж их производится при выключенном напряжении питания, причём обязательно использование браслетов, с помощью которых тело электромонтажников соединяется с землёй.
ЛЭ КМОП-серий широко применяются при построении экономичных цифровых устройств малого и среднего быстродействия. Параметры некоторых серий ЛЭ КМОП типа приведены в таблице 8.
Таблица 8 Параметры некоторых серий ЛЭ КМОП типа
| Параметры | серия | |
|---|---|---|
| 176, 561, 564 | 1554 | |
| Напряжение питания UПИТ, В | 3…15 | 2…6 |
| Выходные напряжения, В: | ||
| низкого уровня U0ВЫХ | <0,05 | <0,1 |
| высокого уровня U1ВЫХ | UПИТ–0,05 | UПИТ–0,01 |
| Среднее время задержки сигнала, нс: | ||
| для UПИТ=5 В | 60 | 3,5 |
| для UПИТ=10 В | 20 | — |
| Допустимое напряжение помехи, В | 0,3 UПИТ | — |
| Мощность, потребляемая в статическом режиме, мВт/корпус | 0,1 | 0,1…0,5 |
| Входное напряжение, В | 0,5…(UПИТ+0,5 В) | 0,5…(UПИТ+0,5 В) |
| Выходные токи, мА | 1…2,6 | >2,4 |
| Мощность, потребляемая при частоте переключения f=1 МГц, UПИТ=10 В, Cн=50 пф, мВт/корпус | 20 | — |
| Тактовая частота, МГц | — | 150 |
