— Напряжение высокого U1 и низкого U0 уровней (входные U1вх и выходные U0вых) и их допустимая нестабильность. Под U1 и U0 понимают номинальные значения напряжений «Лог.1» и «Лог.0»; нестабильность выражается в относительных единицах или в процентах.
— Пороговые напряжения высокого U1пор и низкого U0пор уровней. Под пороговым напряжением понимают наименьшее (U1пор) или
— Входные токи I0вх, I1вх соответственно при входных напряжениях низкого и высокого уровней.
— Помехоустойчивость. Статическая помехоустойчивость оценивается по передаточным характеристикам логического элемента как минимальная разность между значениями выходного и входного сигналов относительно порогового значения с учётом разброса параметров в диапазоне рабочих температур:
U– ПОМ = U1вых.min – UПОР
U+ПОМ = UПОР – U0вых.min
В справочных данных обычно приводится одно допустимое значение помехи, которое не переключает ЛЭ при допустимых условиях эксплуатации.
— Потребляемая мощность Pпот или ток потребления Iпот.
— Энергия переключения — работа, затрачиваемая на выполнение единичного переключения. Это интегральный параметр, используемый для сравнения между собой микросхем различных серий и технологий. Он находится как произведение потребляемой мощности и среднего времени задержки распространения сигнала.
3.2 Транзисторно-транзисторная логика
Элементы транзисторно-транзисторной логики (ТТЛ) составляют базу микросхем среднего и высокого быстродействия. Разработано и используется несколько вариантов схем, имеющих различные параметры.

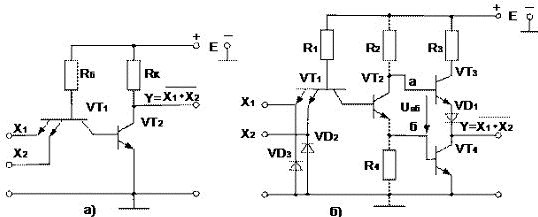

Рисунок 11 Логические элементы И-НЕ с простым а) и сложным б) инвертором
3.2.1 ТТЛ элемент И-НЕ с простым инвертором
В состав такого элемента входит многоэмиттерный транзистор VT1 (рисунок 11,а), осуществляющий логическую операцию И и транзистор VT2, реализующий операцию НЕ.
Многоэмиттерный транзистор (МЭТ) является основой ТТЛ. При наличии на входах схемы т.е. эмиттерах МЭТ сигнала U0=UКЭ.нас эмиттерные переходы смещены в прямом направлении и через VT1 протекает значительный базовый ток IБ1=(E–UБЭ.нас–UКЭ.нас)/RБ, достаточный для того, чтобы транзистор находился в режиме насыщения. При этом напряжение коллектор-эмиттер VT1 UКЭ.нас=0,2 В. Напряжение на базе транзистора VT2, равное U0+UКЭ.нас=2UКЭ.нас<UБЭ.нас и транзистор VT2 закрыт. Напряжение на выходе схемы соответствует уровню логической «1». В таком состоянии схема будет находиться, пока хотя бы на одном из входов сигнал равен U0.
Если входное напряжение повышать от уровня U0 на всех входах одновременно, или на одном из входов при условии, что на остальные входы подан сигнал логической «1», то входное напряжение на базе повышается и при Uб=Uвх+UКЭ.нас=UБЭ.нас и транзистор VT2 откроется. В результате увеличится ток базы VT2, который будет протекать от источника питания через резистор Rб и коллекторный переход VT1, и транзистор VT2 перейдёт в режим насыщения. Дальнейшее повышение UВХ приведёт к запиранию эмиттерных переходов транзистора VT1, и в результате он перейдёт в режим,
Таким образом, рассмотренный элемент осуществляет логическую операцию И-НЕ.
Простейшая схема элемента ТТЛ имеет ряд недостатков. При последовательном включении таких элементов, когда к выходу элемента подключаются эмиттеры других таких же элементов, ток, потребляемый от ЛЭ, увеличивается, уменьшается напряжение высокого уровня (лог. «1»). Поэтому элемент обладает низкой нагрузочной способностью. Это обусловлено наличием больших эмиттерных токов многоэмиттерного транзистора в инверсном режиме, которые потребляются от ЛЭ транзисторами-нагрузками.
Кроме того, эта схема имеет малую помехоустойчивость по отношению к уровню положительной помехи: U+ПОМ=UБЭ.нас–U0=UБЭ.нас–2UКЭ.нас. Для устранения указанных недостатков используют схемы ТТЛ со сложным инвертором (Рисунок 11,б).
3.2.2 ТТЛ элемент со сложным инвертором
Схема ТТЛ со сложным инвертором (рисунок 11,б) также, как и схема с простым инвертором, осуществляет логическую операцию И-НЕ. При наличии на входах напряжения лог. «0» многоэмиттерный транзистор VT1 находится в режиме насыщения, а транзистор VT2 закрыт. Следовательно, закрыт и транзистор VT4, поскольку ток через резистор R4 не протекает и напряжение на базе VT4 Uбэ4="0". Транзистор VT3 открыт, так как его база подключена к источнику питания E через резистор R2. Сопротивление резистора R3 невелико, поэтому VT3 работает как эмиттерный повторитель. Через транзистор VT3 и открытый диод VD протекает ток нагрузки логического элемента и выходное напряжение, соответствующее уровню лог. «1», равно напряжению питания за минусом падения напряжения UБЭ.нас, падения напряжения на открытом диоде Uд=UБЭ.нас и небольшого падения напряжения на сопротивлении R2 от тока базы VT2: U^1=E–2UКЭ.нас – R2IБ2 = Un–2UБЭ.нас.
Рассмотренному режиму соответствует участок 1 передаточной характеристики логического элемента ТТЛ (рисунок 12.а)

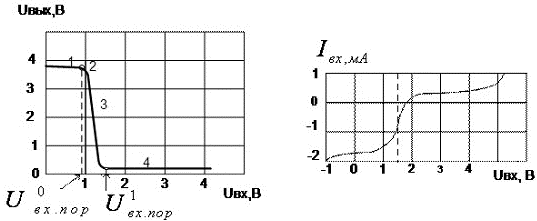

Рисунок 12 Характеристики базового ЛЭ серии 155:
а – передаточная, б – входная.
При увеличении напряжения на всех входах потенциал базы VT2 возрастает и при UВХ=U0пор транзистор VT2 открывается, начинает протекать коллекторный ток IK2 через резисторы R2 и R4. В результате базовый ток VT3 уменьшается, падение напряжения на нём увеличивается и выходное напряжение снижается (участок 2 на рисунке 12). Пока на резисторе R4падение напряжения UR4<UБЭ.нас транзистор VT4 закрыт. Когда UВХ=U^1пор=2UБЭ.нас–UКЭ.нас открывается транзистор VT4. Дальнейшее увеличение входного напряжения приводит к насыщению VT2 и VT4 и переходу VT1 в инверсный режим (участок 3 на рисунке 12). При этом потенциал точки «а» (см. рисунок 11,б) равен Ua=UБЭ.нас+UКЭ.нас, а точки «б» — Uб=UКЭ.нас, следовательно, Uаб=Uа–Uб=UБЭ.нас. Для отпирания транзистора VT3 и диода VD1 требуется Uаб>=2UБЭ.нас. Так как это условие не выполняется, то VT3 и VD1 оказываются закрытыми и напряжение на входе схемы равно UКЭ.нас=U0 (участок 4 на рисунке 12).
