Линейные корабли Соединенных Штатов Америки. Часть II. Линкоры типов “New York”, “Oklahoma” и “Pennsylvania”

Мандель Александр Владимирович

Саму эту переборку также усилили, доведя ее толщину до 28,6 мм. Расстояние от нее до внутренней поверхности двойного борта составляло 1,906 м., расстояние между обшивками двойного борта 0,99 м. Толщина листов обшивки внутреннего борта составляла 9,53 мм, наружного 15,9 мм.

Кроме того, линкоры получили були максимальной шириной по 1,98 м., что доводило ширину кораблей до 32,92 м – величины, максимально допустимой для прохождения Панамским каналом. Форма этих булей значительно отличалась как от конструкций, применяемых в других флотах, так и от булей предыдущих американских линкоров. Они имели плоскую “крышу” толщиной 12,7 мм, которая была строго горизонтальной и примыкала к корпусу точно по верхней грани броневого пояса, зримо увеличивая толщину

характерной “ступеньки” на большей части внешнего борта, и по ней мог свободно пройти человек. Затем шел излом вниз на 90 градусов, и внешний борт надводной части булей был строго вертикальным, уходя в воду параллельно наружному борту и броневому поясу.

Сразу под ватерлинией були резким “изломом” расширялись и достигали максимальной ширины на уровне чуть ниже нижней грани броневого пояса. Далее вниз були имели плоские строго вертикальные стенки, которые довольно резко, с небольшим радиусом кривизны, переходили в плоское днище. Внешняя обшивка булей имела толщину 15,9 мм, при этом внутри по всей длине були разделялись продольной горизонтальной переборкой на верхнюю и нижнюю секции, примерно равные по высоте. Внутренняя полость булей оставалась пустой, играя роль камеры расширения, а топливо теперь хранилось в отсеках двойного борта и следующем “вглубь” слое отсеков перед противоторпедной переборкой. После модернизации общая глубина противоторпедной защиты линкоров на миделе составила 5,795 м.

Позаботились и об улучшении защиты от мин и торпед с неконтактным взрывателем: уменьшение объема, занимаемого новыми котлами, позволило надстроить внутри корпуса на протяжении котельных отделений третье днище. Толщина его обшивки составила 9,53 мм. В днищевых отсеках находились запасы пресной воды для котлов.

После модернизации проектное водоизмещение корабля составило 30500 т., при этом осадка составляла 8,78 м, Метацентрическая высота 2,12 м. Максимальное водоизмещение выросло до 33901 т, в этом случае осадка возрастала до 9,04 м, а Метацентрическая высота уменьшалась до 1,97м. Наконец, было также определено предельно допустимое, или “аварийное" (emergency), водоизмещение с полным боекомплектом и со всеми запасами “по максимуму”, включая удвоенный запас пресной воды для котлов (424,7 т). В этом случае водоизмещение составляло 35155 т, осадка возрастала до 9,93 м, а Метацентрическая высота равнялась 2,35 м.

Коэффициенты полноты при этом, однако, изменились незначительно – коэффициент общей полноты корпуса составил 0,606, мидель-шпангоута 0,980. При этом “прямоугольная” в сечении форма булей создавала достаточное сопротивление поперечному раскачиванию, позволив в значительной мере избежать неприятностей с бортовой качкой на предыдущих линкорах, чьи були имели в сечении более округлую форму. Тем не менее поворотливость “располневших” линкоров после модернизации заметно ухудшилась, и корабли довольно вяло реагировали на руль; требовалось переложить руль на 20° для достижения эффекта, для которого ранее было достаточно восьми. При установке булей сняли подводные торпедные аппараты. В начале модернизации планировалось установить вместо них надводные аппараты, но в итоге от этого отказались.

Как это было и с другими линкорами, материальной базой для модернизации силовой установки послужило имевшееся на верфях оборудование и механизмы, заказанные несколько лет назад по программе строительства нового линейного флота, сорванной Вашингтонским договором. В ходе модернизации 12 старых котлов заменили на 6 новых высокоэффективных котлов “Бюро Экспресс”. При этом был сэкономлен значительный вес, так как новые котлы, помимо прочих преимуществ, были значительно более легкими – 245 тонн, против 531,7 т у старых котлов. Недостаточно мощные и надежные электрические вентиляторы в котельных отделениях заменили на новые мощные турбовентиляторы. Дымоходы по-прежнему выводились в одну трубу, которую при этом сдвинули немного назад, чтобы освободить больше места для развитой носовой надстройки.

На “Nevada” в ходе модернизации была произведена замена турбинной

установки. При этом, в основном с целью экономии бюджетных средств, установили турбины Парсонса с зубчатой передачей с “сокращенного” по Вашингтонскому договору 305- мм дредноута “North Dakota”, которые этот корабль в свое время также получил в процессе замены его оригинальной силовой установки (в 1917 г.), т.е. “Nevada” получил двигатели также не “первой свежести”, но все же несколько более современные и мощные, чем его оригинальные турбины проекта 1911-1912 г. На испытаниях линкора после модернизации замеренная мощность машин составила 31214 л.с., что обеспечило максимальную скорость корабля 20,22 узла.

Нормальный запас нефти после модернизации составил 3148 тонн, при этом на экономической скорости хода 10 узлов корабль мог теперь пройти 15700 миль. Максимальный запас топлива достиг 6274 т., при этом на скорости 18 узлов обеспечивалась дальность хода 6090 миль.

Поскольку для “Oklahoma” аналогичной “запасной” силовой установки под рукой не оказалось, этот линкор сохранил свои 4-цилиндровые паровые машины тройного расширения – экономия, обернувшаяся впоследствии многочисленными проблемами и критиковавшаяся как серьезная ошибка. В результате, поскольку мощность машин осталась прежней (на испытаниях 23559 инд. л. с.), максимальная скорость заметно “потяжелевшего” линкора снизилась до 19,68 узлов, при водоизмещении 32338 т.

Помимо некоторого снижения скорости, недостатки от оставления паровых машин на “Oklahoma” были те же, что и на линкорах типа “New York”. Помимо необходимости частых регламентных работ, всевозможных переборок механизмов и регулировок, особенно досаждала вибрация; для “Oklahoma” критический диапазон скоростей, при которых она была особенно сильной, составлял 11,0-12,6 узла. Запрос о возможности замены механизмов на “Oklahoma” также был включен в рапорт Командующего флотом в преддверии формирования морского бюджета 1934 г., однако по тем же причинам работы проведены не были, а во второй половине 30-х годов, когда деньги, в принципе, нашлись бы, проведению модернизации мешала сложная международная обстановка и, в частности, быстро ухудшающиеся отношения с Японией, из-за чего вывод из строя крупных кораблей с 1936 г. был запрещен специальным распоряжением президента США.

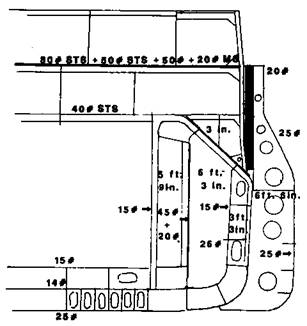

Линейный корабль “Nevada". (Поперечное сечение в рвйоне мидель-шпангоута после установки булей)

Как и на предыдущих кораблях, была на четверть (до 400 кВт) увеличена мощность каждого из 4 турбогенераторов.

В ходе модернизации были увеличены вдвое (до 30°) предельные углы возвышения орудий главного калибра. Кроме того, полностью заменили системы управления огнем; вместо старого оборудования на корабли установили приборы и системы, аналогичные тем. что несли линкоры “Большой пятерки”. Как и на предыдущих линкорах, необходимость размещения новых боевых постов с этой аппаратурой потребовала установки двух одинаковых массивных трехъярусных конструкций “топов”. Однако, в отличие от линкоров типа “New York”, на модернизированных линкорах типа “Nevada” оба топа располагались почти на одной высоте (кормовой чуть выше) поверх массивных треногих мачт, которые установили вместо традиционных американских ажурных мачт-“башен”.

Противоминная батарея линкоров была значительно сокращена и полностью перестроена. Сняли все орудия, установленные в корпусе, а их порты заделали – такой шаг, помимо увеличения мореходности, позволил увеличить располагаемую площадь для размещения экипажа и улучшить бытовые условия. При этом после снятия кормового орудия его каземат не был заделан заподлицо с обшивкой, и в результате на кормовой оконечности остался характерный уступ, ставший специфической чертой линкоров этого типа, хорошо заметной на фотографиях, особенно при виде сбоку.
