На "Жан Бар", единственном из серии, шлюпочные краны имели характерную форму "лебединой шеи", в то время как на остальных кораблях были установлены грузовые стрелы (деррик-краны) на массивных мачтах-опорах. Элементы конструкции кранов отличались для разных кораблей. На "Курбэ" стояла ферменная стрела и сплошная массивная мачта-опора. На "Париже", наоборот, опора была ферменной конструкции, а стрела сплошная, а на линкоре "Франс" стрела шлюпочного крана – смешанной конструкции.
Различной была конфигурация палубы носового мостика: на "Курбэ" – прямоугольная, а на "Жан Бар", "Париж" и "Франс" – треугольная.
Разным было
Кормовой флагшток длиной 12,45 м на "Жан Бар" и "Курбэ" в процессе службы заменили на другой, длиной 22 м, на фок-мачте на высоте 44 м установили дополнительную рею длиной 15 м для подъема сигналов. Затем это сделали и на других кораблях серии.
В 1918 г. на "Курбэ" перенесли прожекторы большого диаметра на специально созданную между второй трубой и фок-мачтой легкую платформу.
С 1915 г., на кораблях, на фок-мачте появилась дополнительная площадка. "Курбэ", с 1918 года, был временно оборудован для базирования привязного аэростата. Чтобы обеспечить необходимое пространство для удерживающих аэростат привязных канатов, грот-мачту укоротили.
Линейный корабль "Курбэ". 1914 г.

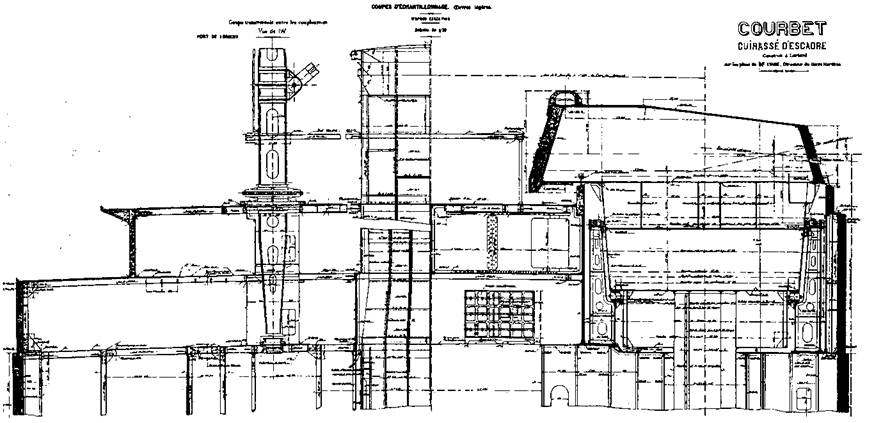

(Поперечные сечения отдельных конструктивных элементов верхней части корпуса в районе миделя)
Бронирование. По сравнению с предшественниками – эскадренными броненосцами типа "Дантон", бронирование заметно усилили. Высота главного броневого пояса составляла 4 м, причем выше ватерлинии – 2,4 м, ниже – 1,6 м. Толщина пояса, простиравшегося на протяжении 99 м (т.е. 60% длины корабля), составляла 270 мм.
Верхний пояс высотой 4,5 м и толщиной 180 мм образовывал каземат для 18 орудий противоминной артиллерии. Кроме того, имелся отдельный каземат на корме для четырех 138,6-мм кормовых противоминных орудий.
Броневые палубы: 2-я палуба (полубак) над казематом толщиной 40 мм; 1-я палуба (верхняя), толщиной 12 мм; главная или верхняя броневая палуба (главная) толщиной 45 мм; 1-я платформа или нижняя броневая палуба (нижняя), толщиной 40 мм; скосы нижней палубы были толщиной 70 мм. Трехуровневая боевая рубка соединялась с подпалубными помещениями бронированной шахтой с толщиной стенок 270 мм.
Существенно сильнее и рациональнее, чем на "Дантонах", стало бронирование башен главного калибра: барбеты башен – 270 мм; лобовые плиты башен – 290 мм; боковые плиты – 250 мм; крыша башен главного калибра — 100 мм.
Бронирование боевой рубки: боковые плиты – 300 мм, крыша и бронированная шахта – 270 мм.
Хромо-никелевая броня имела следующий состав примесей (в %): углерод 0,21; никель 4,94; марганец 0,465; хром 0,60; фосфор 0,01; сера 0,038.
В то же время очень слабой была подводная конструктивная защита – даже противоторпедная переборка, имевшаяся на "Дантонах", отсутствовала на новых линкорах. Значительное углубление броневого пояса (на 1,6 м ниже ватерлинии) заставляет предположить, что конструкторы предполагали высокую вероятность подводных пробоин от снарядов и считали, что броневой пояс послужит защитой от торпед, идущих с малым

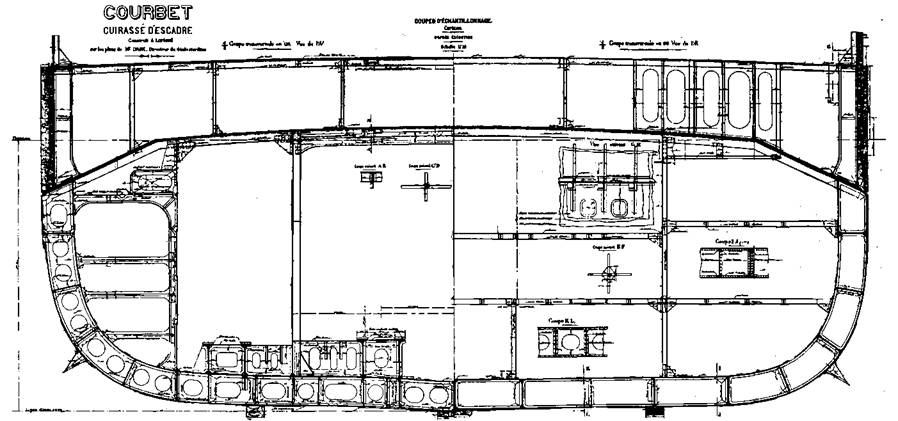

Линейный корабль "Курбэ". 1914 г. (Конструктивный чертеж нижней части мидель-шпангоута)
Вооружение. Основным оружием новых линкоров стали двенадцать 305-мм орудий образца 1906/1910 г. с длиной ствола 45 калибров. Вес ствола составлял 54,7 т. При угле возвышения 23°, эти орудия могли послать снаряд весом 432 кг на дальность 23,6 км. Однако двухорудийные башенные артиллерийские установки на линкорах типа "Курбэ" имели первоначально угол возвышения 12°. При таком угле возвышения дальность стрельбы не превышала 13,5 км.
Скорострельность артиллерийских установок главного калибра составляла 1,5 выстрела в мин. Горизонтальное наведение башен осуществлялось электро-гидравлическим приводом системы Дженни. При принятом в проекте линейно-ромбическом расположении башен на нос могли стрелять 8 орудий калибра 305 мм, на борт 10 орудий и на корму 8 орудий.
Вес башни составлял 561 т (включая 234 т вращавшейся брони). Общий вес одной двухорудийной 305-мм башенной артиллерийской установки равнялся 970 т.
Противоминный калибр состоял из 22 орудий калибром 138,6 мм образца 1910 года с длиной ствола 55 калибров. Вес ствола составлял
Линейный корабль "Курбэ". 1914 г.

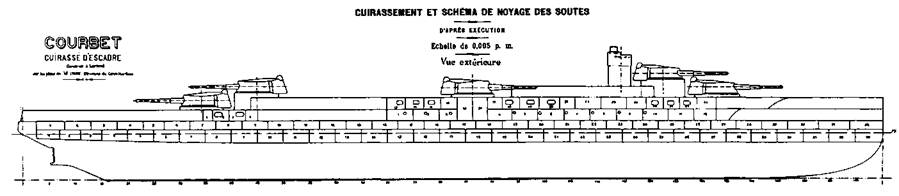

(Наружный вид правого борта с указанием расположения броневых плит)
Линейный корабль "Франс". 1914 г.

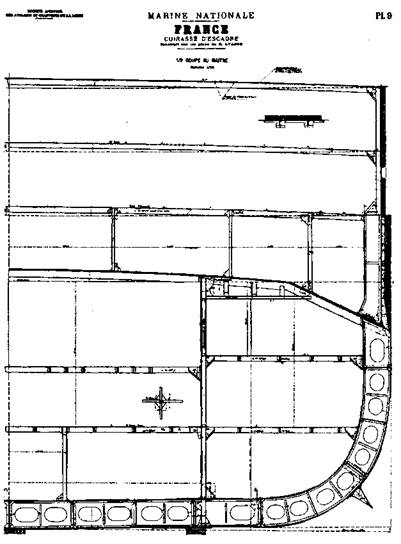

(Расположение броневых плит пояса правого борта и схема их крепления)
5,3 т. При угле возвышения 25 град., эти орудия могли послать снаряд весом 39,5 кг на дальность 16,1 км. Скорострельность достигала 5-6 выстрелов в минуту. 18 орудий находились в центральном каземате в шести трехорудийных плутонгах, по три плутонга на борт. Четыре орудия располагались в кормовом каземате. На нос могли стрелять 6 орудий калибра 138,6 мм, на борт 10 орудий и на корму 8 орудий.
Малокалиберную артиллерию составляли четыре 47-мм орудия образца 1902 г. (длина ствола 50 калибров, вес снаряда – 1,5 кг). На линкорах "Курбэ", "Жан Бар" и "Париж" 47-мм располагались на носовом мостике, а на "Франс" два 47-мм орудия установили на носовом мостике и два на кормовом.
Углы обстрела 305-мм орудий, расположенных в диаметральной плоскости корабля, – 270° и бортовых башен – 180°. Углы обстрела 138,6 мм орудий – 120°. Орудия над ватерлинией отстояли: в башне № 1 на 9,3 м; в башне № 2 на 11,5 м; в башне № 5 на 8,7 м; в башне № 6 на 6,5 м; в батарее верхней палубы (противоминные калибром 138,6 мм) на 6,5 м; в батарее главной палубы (противоминные калибром 138,6 мм в корме) на 3,6 м.
