Линейные корабли типа «Курбэ». (1909-1945)
Шрифт:

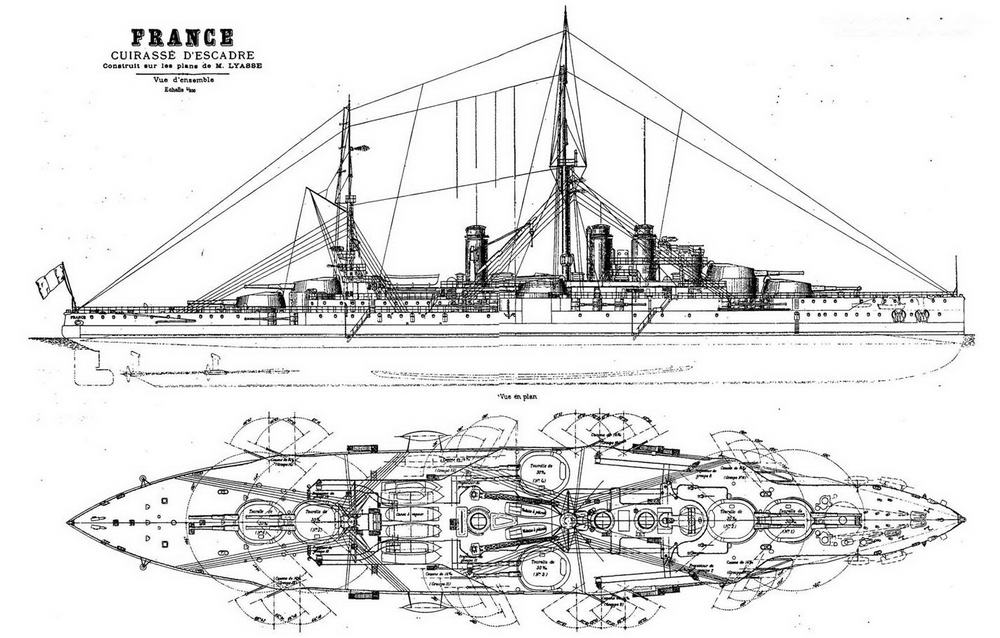

Линейный корабль "Франс". 1914 г. (Наружный вид и вид сверху)
Проектный отдел посчитал эти предложения вполне обоснованными и, желая удовлетворить требования Генерального морского штаба, в инициативном порядке разработал проект линкора с вооружением, включавшим двенадцать 305-мм орудий и восемнадцать 138,6-мм орудий. Проект получил обозначение "Проект С". Размещение башен главного калибра позволяло получить бортовой залп из десяти орудий – так же как и в "Проекте В1" но при
Другим мероприятием, облегчившим оконечности и снизившим водоизмещение, было новое (сравнивая с проектами А, В и В.1) уменьшение толщины верхней броневой палубы до 12 мм. Как и в проектах В и В 1, она предусматривалась только внутри каземата.
Вертикальное бронирование ничем не отличалось от предыдущих проектов, только верхняя кромка плит пояса была толщиной 200 мм. Пояс, общей высотой 4 м, прикрывал часть борта по высоте от 2,35 м выше ватерлинии до глубины 1,65 м ниже ватерлинии. Все это снизило водоизмещение корабля примерно на 1000 тонн.

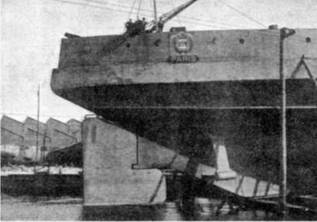

Линейный корабль "Париж": перед спуском на воду 28 сентября 1912 г.(вверху) и во время шторма (с рисунка того времени)
Важной особенностью проекта было усиление брони каземата до 180 мм. Как и прежде, были сохранены противоторпедные сети системы Булливанта.
"Проект С" имел следующие тактико-технические характеристики: водоизмещение стандартное – 22200 т, длина наибольшая – 159,0 м, ширина наибольшая – 26,60 м, осадка при стандартном водоизмещении – 8,70 м.
Вооружение (в скобках указан боезапас на ствол): 12 305 мм (100) в 3-х 2 орудийных и 2-х 3 орудийных башнях, 18 138,6 мм (275), 12 47 мм (450) и 4 подводных торпедных аппарата.
Бронирование: главный броневой пояс в средней части корабля 270 (250+20) мм, верхняя броневая палуба 12 мм, нижняя броневая палуба 45-70 мм, башни главного калибра 270-290 мм, каземат противоминной артиллерии 180 мм.
Энергетическая установка – паротурбинная, скорость полного хода (по проекту) 20 узлов, запас топлива такой же, как и в проектах А, В и В1.
24 декабря 1908 года все три варианта эскизного проекта (А, В1 и С) представили на рассмотрение Высшему Морскому совету. Сразу определилось, что "Проект А" явно хуже двух других. Адмиралы признавали, что "теперь не может оспариваться важность единого калибра и его размещения для наибольшего сосредоточения огня". Оставалось сделать выбор между проектами В1 и С. Совет высказался в пользу последнего, который "объединяет все преимущества, необходимые современному броненосцу: мощное и однородное наступательное вооружение, позволяющее кораблю участвовать в сражении на большой дистанции, оборонительное вооружение, а также достаточно надежную защиту".
Применение в проекте двух трехорудийных башен в оконечностях позволяло при одинаковых характеристиках устранить одну носовую башню, что явно уменьшило силуэт и улучшило мореходные качества. С другой стороны, "Проект С", по общему
Тем не менее, существовало очень важное, по мнению адмиралов, обстоятельство, говорящее против трехорудийных башен. В случае повреждения или прямого попадания вражеского снаряда из строя выходили сразу три орудия, то есть 30% бортового залпа. Аналогичный случай, при варианте с только двухорудийными башнями, приводил к потере только 20% бортового залпа. Разница, казалось бы, небольшая, но опыт будущей войны показал, насколько часто снаряды неприятеля поражали именно орудийные башни; например, в Ютландском бою от попаданий в башни главного калибра погибли британские линейные крейсера "Инвинсибл" и "Куин Мери", выведена из строя башня на "Лайоне" и были выведены из строя башни на немецких линейных крейсерах "Дерфлингер", "Лютцов" и "Фон дер Т анн".
Несмотря на ожидаемый риск, Высший Морской совет предложил продолжать разработку трехорудийной башенной установки, и параллельно этому, продолжать работы над двухорудийными башнями разработанными по британскому образцу, которые были признаны более просторными и лучше устроенными чем принятые во французском флоте цилиндрические башни системы Канэ.

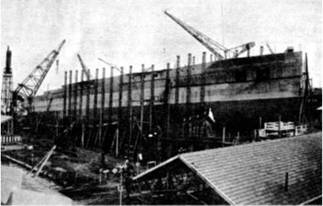

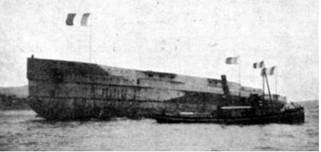

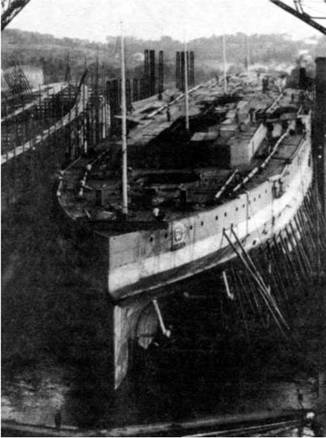

Линейный корабль "Париж" перед и после спуска на воду 28 сентября 1912 г. (3 фото вверху) "Франс" во время достройки. 1913 г. (внизу)
Окончательный вариант проекта
Новый толчок работам придало назначение на пост морского министра вице-адмирала Буэ де Лапейрера (Boue de Lapeyrere). При нем был положен конец сомнениям в выборе окончательного варианта. Де Лапейрер потребовал создания окончательного проекта на основе "Проекта В1", но с применением более удачного расположения противоминной артиллерии из "Проекта С". Это же касалось увеличения толщины брони каземата до 180 мм аналогично "Проекту С".
Из двенадцати 47-мм пушек решили оставить только четыре. Энергичный министр не ограничился этим и принял еще ряд важных решений, касающихся нового проекта, в числе которых следует отметить: применение двухорудийной башни главного калибра по британскому образцу, отказ от противоторпедных сетей (решение принято 25 ноября 1909 года), увеличение числа 138,6-мм орудий с восемнадцати до двадцати двух (решение принято 17 декабря 1909 года).
В конечном варианте, планировавшийся к постройке линкор имел следующие тактико-технические характеристики: водоизмещение полное – 23467 т, длина наибольшая – 166,0 м, длина между перпендикулярами – 165,0 м, ширина наибольшая – 28,0 м, ширина на ватерлинии – 27,0 м, осадка при полном водоизмещении – 8,852 м.
Вооружение состояло из 12 305-мм орудий образца 1910 г., 22 138,6-мм образца 1910 г., 4 47-мм образца 1902 г. и 4 подводных торпедных аппарата.
Бронирование включало: 270- мм главный броневой пояс в средней части корабля, 180-мм главный броневой пояс в оконечностях, четыре броневые палубы (30 мм, 30 мм, 12 мм и 40 мм), 280-320-мм бронирование башен главного калибра, 180-мм каземат противоминного калибра и 300-мм боевую рубку.
