В соответствии с решением, принятым Совещанием 2 октября 1909 г., изготовление опытной башенной установки для Охтинского полигона отменялось. Металлический завод получал заказ на четыре башни для линейного корабля "Севастополь" по заявленной цене. Создание четырех башен для второго корабля — "Петропавловск" по чертежам Металлического завода поручалось Обуховскому заводу.
На изготовление оставшихся восьми башен по тем же чертежам объявлялся в июне 1910г. конкурс цен и сроков, на который приглашались Металлический, Обуховский, Путиловский и Николаевский заводы. В результате заказы на башенные установки для последних двух кораблей "Полтава" и "Гангут" по цене 1 млн. 60 тыс. руб. за одну башню были распределены в сентябре 1910г. между Металлическим и Путиловским заводами.

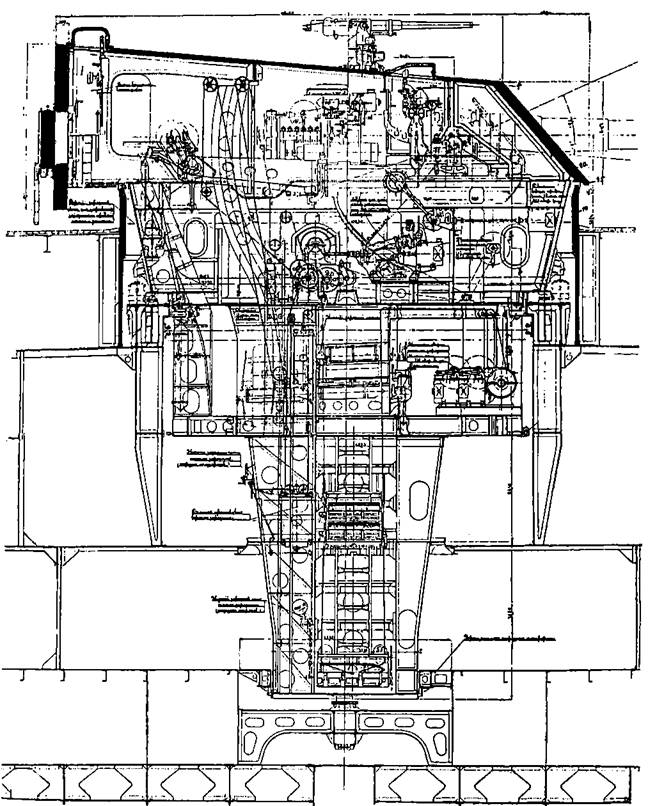

Трехорудийная
Разница в 460 тыс. руб. между стоимостью башенных установок для первого и второго кораблей фактически составила премию для Металлического завода за лучший конкурсный проект трехорудийной башни.
Договор Морского министерства с Металлическим заводом на постройку четырех башенных установок для линейного корабля "Севастополь" был заключен в августе 1910 г. Согласно ему, завод гарантировал, что масса каждой башни с орудиями, броней, всеми устройствами и механизмами не будет превышать 773 т.
Впервые в договоре предусматривались штрафы за избыточную массу до 60 тыс. руб. В связи с изменением сроков готовности корабля почти на год Металлический завод обязывался сборку башен закончить к 1 мая 1914 г. при условии, что корабль все время будет находиться на Балтийском заводе. Предварительно следовало полностью собрать одну из башенных установок в цехе завода и предъявить ее представителям Морского министерства, а для приближения к корабельным условиям сборку осуществлять, также впервые, со штатными орудиями, а не с болванками. Кроме того, завод должен в отличие от предыдущих заказов изготовлять детали и части башен в порядке, необходимом для их сборки на корабле. Как оказалось впоследствии, это требование договора имело огромное значение, именно благодаря ему удалось собрать башни на кораблях к осени 1914 г.
Самоходный паровой кран доставил к заводской стенке конструкцию подбашенного отделения для одного из линкоров
7 мая 1911 г. под председательством начальника артиллерийского отдела МТК генерал-майора А.Ф. Бринка было созвано совещание представителей Обуховского, Ижорского, Металлического и Путиловского заводов. Присутствовавший на совещании начальник Обуховского завода генерал-майор Р.К. Меллер гарантировал, что последнее, сорок восьмое, 305-мм орудие будет поставлено в июне 1913 г. Тогда, чтобы ускорить сроки их постройки, МТК предложил испытывать по три станка одновременно на трех заказанных Металлическому заводу платформах Морского полигона. Представители заводов согласились с этим предложением, а начальник Обуховского завода гарантировал соблюдение новых сроков.
В связи с началом первой мировой войны Металлическому заводу было предложено принять все меры, чтобы сдать башни для линкора "Севастополь" не позже 15 августа, а линкора "Полтава" — не позже 1 сентября 1914г. Для ускорения работ Морское министерство решило оставить только те взаимозамкнутости механизмов башни из предусмотренных проектом, которые предупреждают несчастные случаи с прислугой башни и крупные поломки, ведущие к выходу ее из строя. Этим разрешением воспользовались Обуховский и Путиловский заводы, а Металлический успел установить все штатные взаимозамкнутости (Взаимозамкнутость— система механической автоблокировки для предупреждения нарушений в очередности действий по боевому обслуживанию артиллерийской установки).
Чтобы еще более ускорить изготовление башен для линейных кораблей типа "Севастополь", заводам разрешалось с 24 июня 1914 г. снимать рабочих, занятых на сборке башенных установок строящихся линейных крейсеров типа "Бородино". 31 июля в виду военного времени Морское министерство потребовало от заводов полного прекращения работ по частным заказам и предложило принять "самые решительные меры для своевременного
Как и предписывалось договором, первая башня, изготовленная Металлическим заводом, была собрана в цехе и подверглась всесторонним испытаниям в присутствии представителей Морского министерства. Эта башенная установка в течение долгого времени находилась на заводе в собранном виде. Все обнаруженные офицерами ГУК, флота и МГШ недостатки в ней были устранены. Таков был общий порядок проектирования, распределения заказов и внесения изменений в первоначальный проект башенной установи и для линкоров.
УСТРОЙСТВО И ВООРУЖЕНИЕ
Бронирование линейного корабля “Гангут” (толщина брони, мм).
1 – кормовая броневая переборка (100-125); 2 – кормовая оконечность главного броневого пояса (125); 3 – лобовая и боковая стенки башни (203); 4 – стенка кормовой боевой рубки (254); 5 – крыша кормовой боевой рубки (100); 6 – верхний броневой пояс (125); 7 – средняя палуба (25, к бортам – 19); в – задняя стенка башни (305); 9 – котельные кожухи (22); 10 – крыша носовой боевой рубки (100); 11 – стенка носовой боевой рубки (254); 11 – крыша башни (76); 13- верхняя палуба (37,5); 14- носовая оконечность верхнего броневого пояса (75); 15- нижняя палубя (12); 16- носовая оконечность главного броневого пояса (125); 17 – носовой броневой траверз (125); 18 – верхний пояс барбета башни (150); 19- нижний пояс барбета башни (75); 20- главный броневой пояс (225).

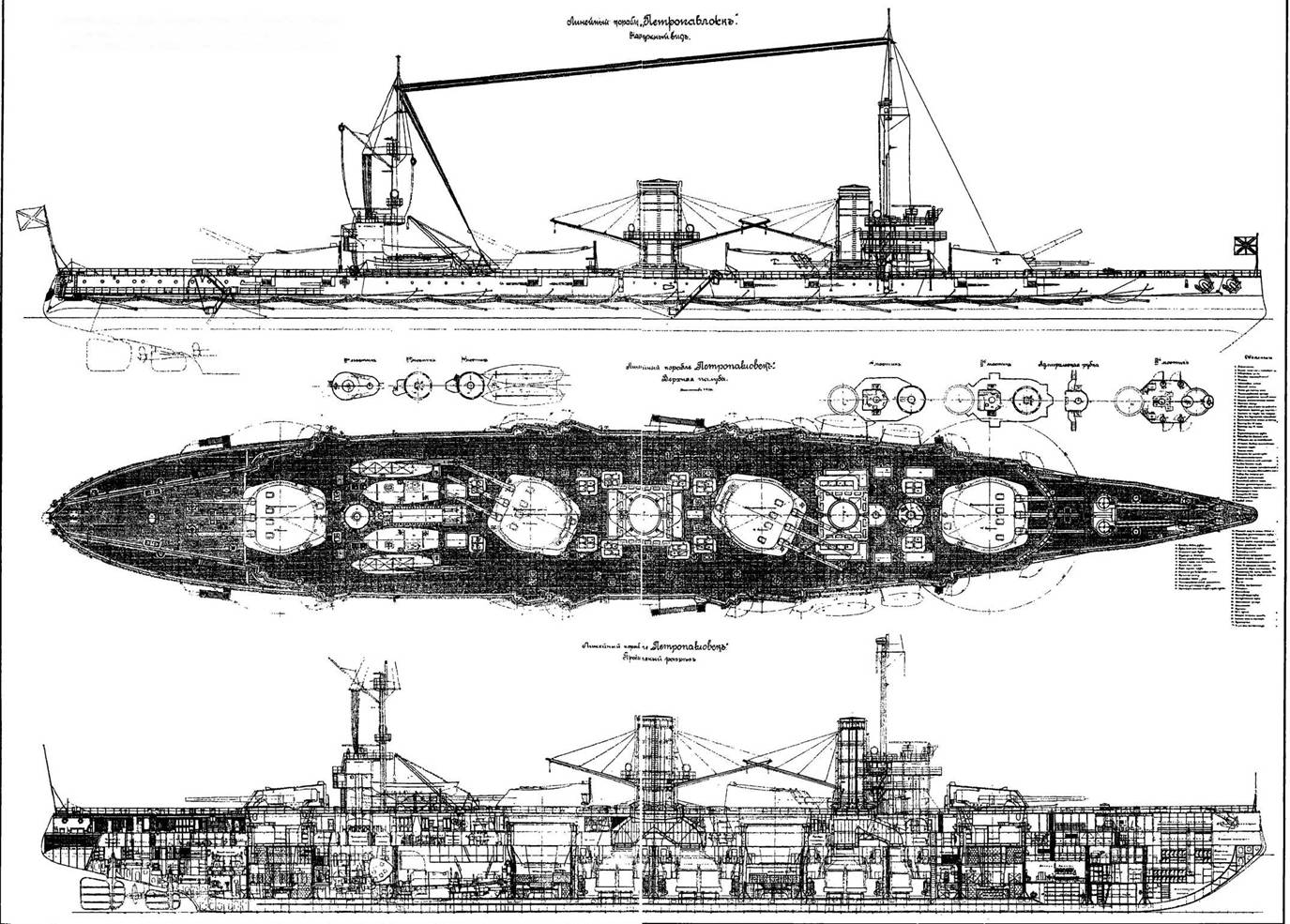

Силуэт линейных кораблей типа "Севастополь" поражал своей простотой. На верхней палубе не было ничего лишнего: четыре башни, расположенные на одном уровне, две боевые рубки (в носу и корме) и две дымовые трубы. Это выгодно отличало новые линейные корабли от иностранных кораблей того же класса.
Не менее простым было и устройство корпуса. Корабль делился на поперечные отсеки 13 главными водонепроницаемыми переборками. Вдоль бортов простирались водонепроницаемые переборки. Линкор имел три броневые палубы. Нижняя палуба заканчивалась броневым скосом, упиравшимся в нижнюю кромку главного броневого пояса. Форштевень корабля имел ледокольное образование. Внутреннее расположение помещений определялось заданным в технических условиях местоположением башен главного калибра, которые установили в диаметральной плоскости примерно на одинаковых расстояниях одна от другой и от оконечностей корабля. Под башнями находились артиллерийские погреба.
Всю среднюю часть корабля от первой до четвертой башни занимала машинно-котельная установка. В районе второй и третьей башен находились помещения для четырех турбогенераторов по 320 кВт с электростанциями.
В носовой части корабля располагались шпилевое устройство, помещение для трех малых дизель-генераторов по 120 кВт с электростанцией, жилые помещения команды и баня. Носовой центральный пост размещался под боевой рубкой на третьей палубе.
Кормовая часть отводилась под жилые помещения для офицеров и командира корабля, румпельные отделения, кормовой центральный пост, помещение для двух больших дизель-генераторов по 320 кВт с электростанцией и радиотелеграфную рубку, где были установлены искровые радиотелеграфные станции мощностью 0,2 и 10,2 кВт. Источники электроэнергии при боевой нагрузке обеспечивали одновременную работу приводов всех четырех башен, систем подачи боеприпасов, управления рулями, электродвигателей открывания дверей всех боевых рубок, прожекторов, электровентиляторов, радиотелеграфной станции, приборов управления стрельбой и 65 % осветительных приборов.
Линкоры были оборудованы двумя балансирными рулями.
По мере проектирования и постройки основные тактико-технические характеристики линкоров типа "Севастополь" непрерывно изменялись, как уже было сказано, из-за растущей перегрузки.
По данным ГУК, на 1 сентября 1912 г. они были следующими:
Водоизмещение (нормальное), т .... 23288
Длина по КВЛ, м ..............................181,2
Ширина (с броней), м..........................26,9
Осадка, м................................................8,5
