Паровые котлы располагаются в четырех котельных отделениях, каждое из которых разделено на два водонепроницаемых отсека. Два паровых котла снабжают паром один ГТЗА. Причем котлы 1-го и 2-го котельных отделений питают паром ГТЗА внешних валов, а паровые котлы 3-го и 4-го отделений — ГТЗА внутренних валов.
Корабль обеспечивают электроэнергией восемь турбогенераторов мощностью 1250 кВт каждый и два дизель-генератора по 250 кВт. Напряжение основной силовой сети 450 В.

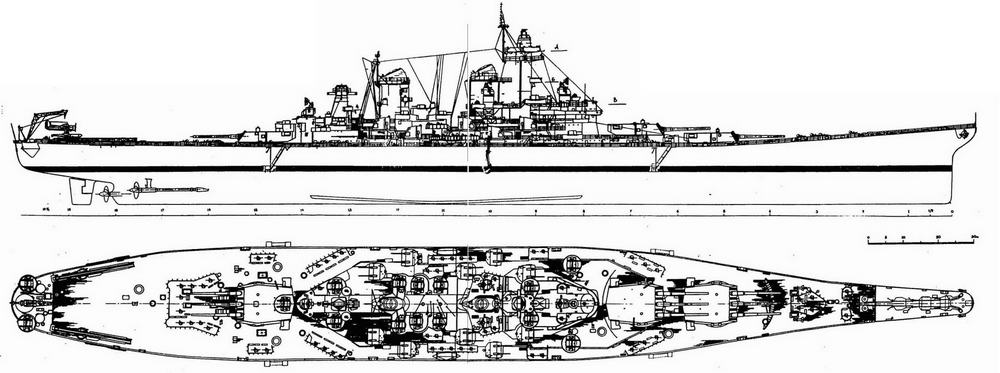

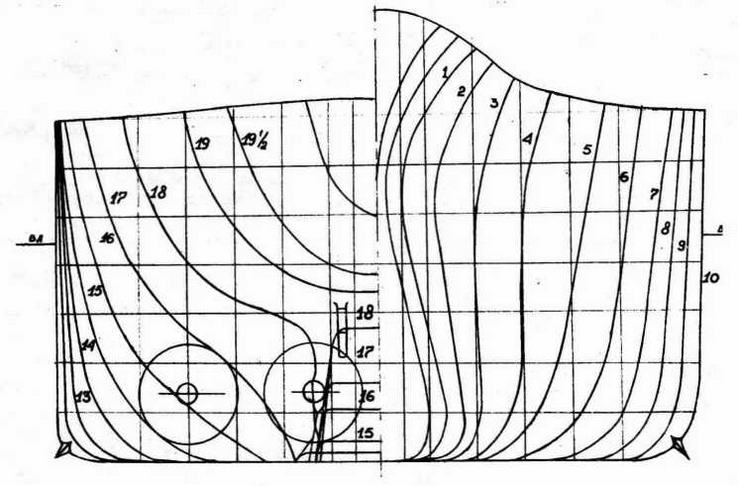

Теоретический чертеж линейного корабля «АЙОВА».
101 ШП
188
160 1/2 ШП Башня №3
74 ШП Башня №2
56 ШП Башня №1

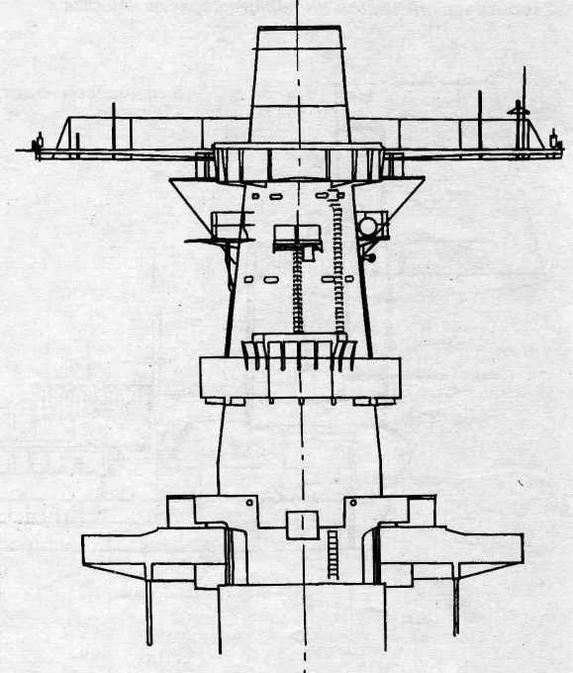

Вид носовой надстройки линкора «АЙОВА».
Общая масса главных механизмов "Айовы” составляет 4999 т, в то время как на "Южной Дакоте" она не превышала 3580 т.

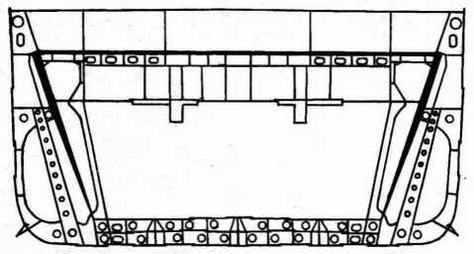

Главный броневой пояс толщиной 310 мм простирается по всей длине корпуса корабля. В нижней своей части его толщина уменьшается до 40 мм и образует довольно значительный скос верхней кромкой наружу. Ниже действующей ватерлинии этот броневой пояс в сочетании с бортовыми отсеками, образованными продольными переборками, представляет собой противоторпедную защиту. На уровне верхних кромок главного броневого пояса располагается вторая палуба корабля весьма сложной конструкции, состоящая из двух слоев брони, разделенных воздушным пространством. Толщина верхнего слоя 121 мм, нижнего — 32 мм. По другим данным (Тренер), толщина верхнего слоя брони достигает 142 мм. В районе машинных и котельных отделений под второй палубой находится так называемая противоосколочная палуба толщиной 16 мм. Она жестко связана бимсами и стрингерами со второй палубой.
Самая нижняя, третья, палуба имеет толщину в районе машинных и котельных отделений от 13 до 16 мм, а в районе артиллерийских погребов — 25 мм.

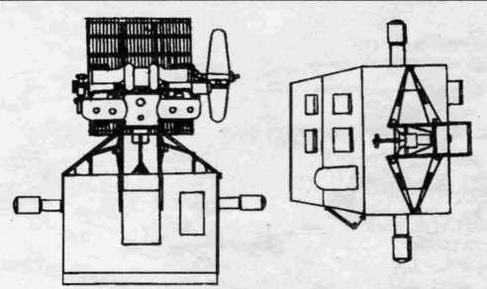

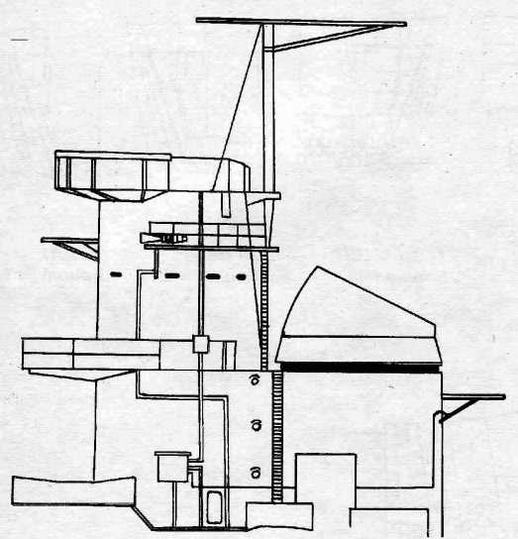

Башня командно-дальномерного поста артиллерии главного калибра. Вид с левого борта.

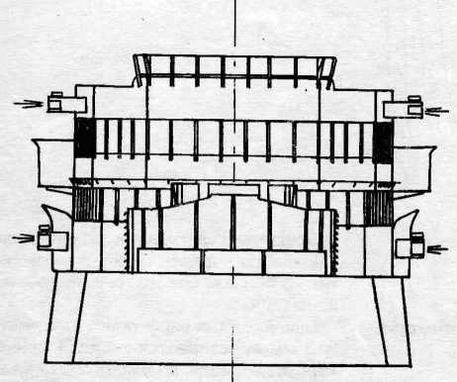

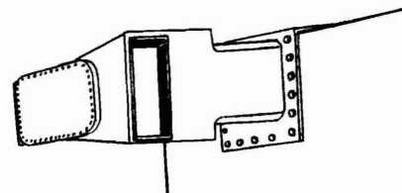

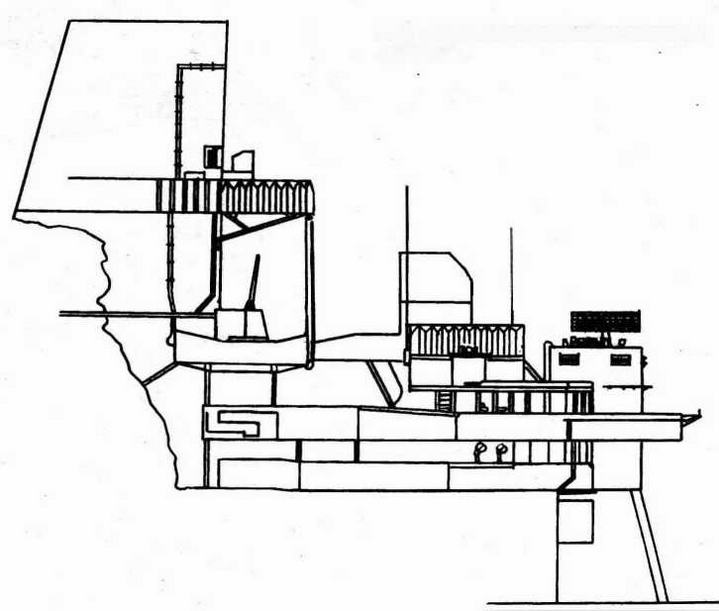

Основание дальномерного поста 127-мм универсальных орудий.

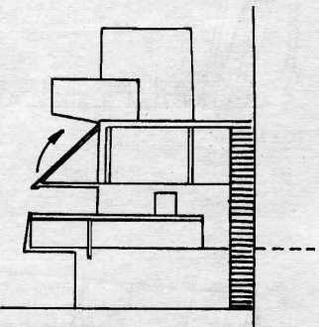

Линкор «МИССУРИ». Вид с носа ходовых мостиков.
Линкор «Миссури», 1945 г. Вид с носа башни командно-дальномерного поста.
Таким образом, суммарная толщина горизонтальной брони над машинным отделением составляет 219 — 222 мм, что считалось в свое время весьма существенной защитой. Барбеты башен главного калибра имеют толщину 280 — 439 мм, а сама башня в лобовой части — до 496 мм и 241 мм — по бортам.
Боевая рубка защищена 445-миллиметровой броней. По некоторым данным, ее толщина доведена до 500 мм. Все дальномеры и стабилизированные посты наводки универсальной артиллерии защищены легкой броней. Главная артиллерия линкора представлена девятью 406 миллиметровыми орудиями в 50 калибров марки Мк 7, размещенными в трех орудийных башнях. При максимальном угле возвышения 45° и массе снаряда 1225 кг предельная дальность стрельбы достигает 38720 м.
Общее устройство башни главного калибра линейного корабля «АЙОВА»

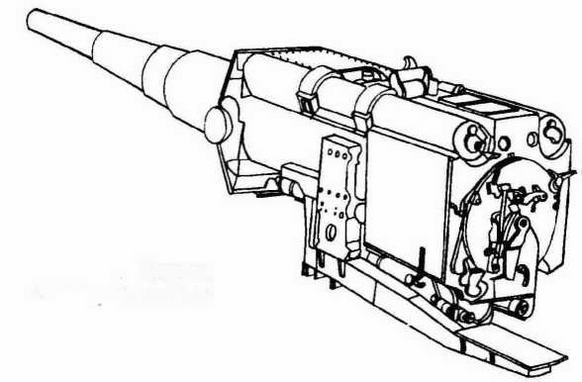

Орудие главного калибра.

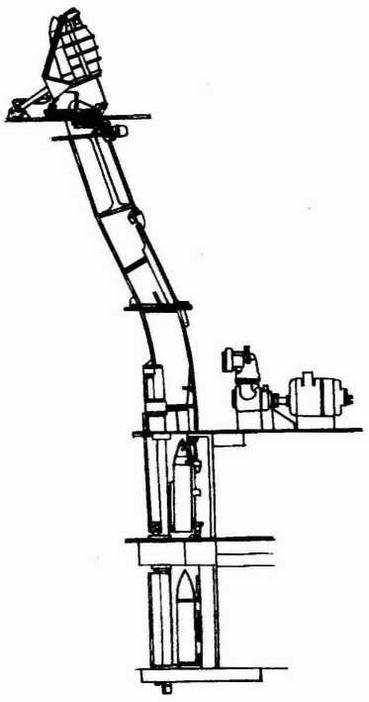

Элеватор подачи боеприпасов.

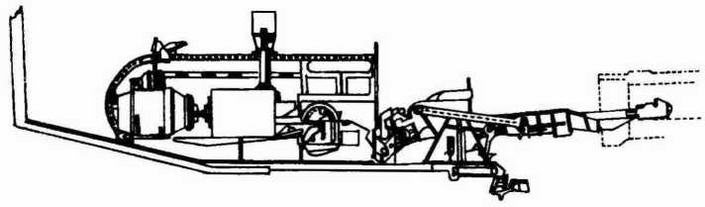

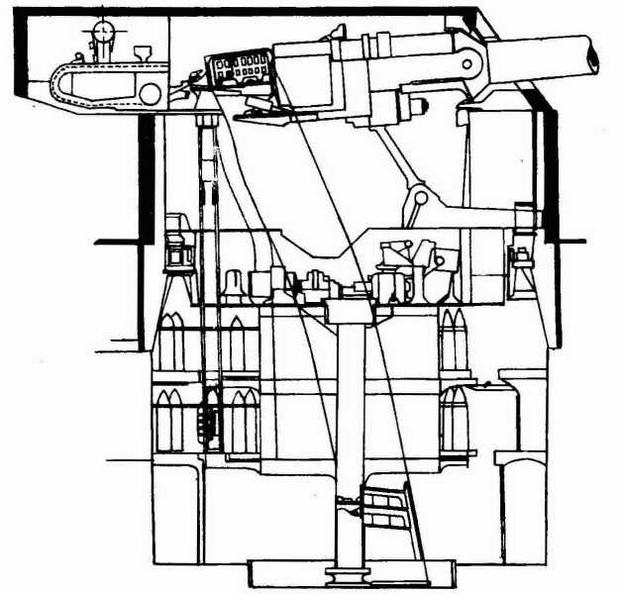

Разрез башни главного калибра.
Механизм заряжания и досылки снарядов и зарядов.
Башня главного калибра, вид сзади.

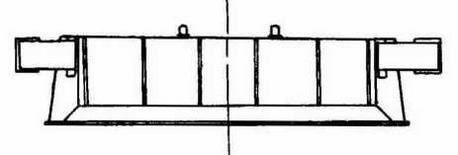

Дальномер башни главного калибра.
Линкор «АЙОВА» 1943 г.

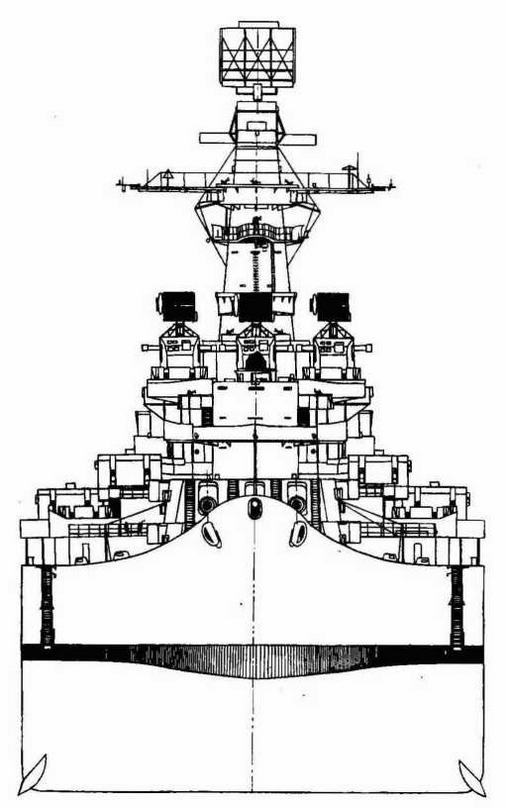

Вид с носа.

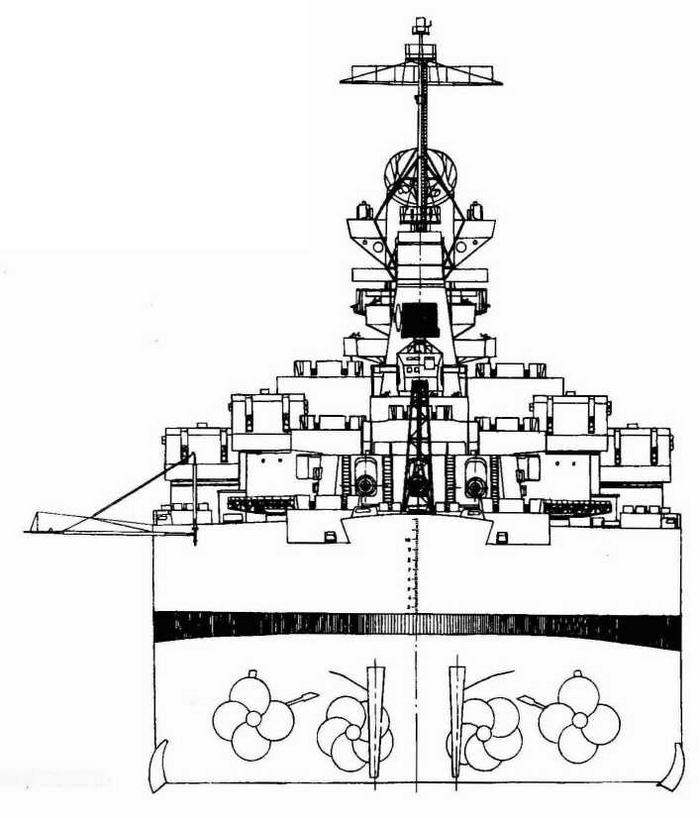

Вид с кормы.
Этот снаряд способен разрушить 597-миллиметровую поясную броню с дистанции 9144 м, а 324-миллиметровую броню — с дистанции 27432 м. Достоверных данных о скорострельности 406-мм артиллерийской установки нет, однако известно, что за один час все девять орудий способны выпустить около 1080 снарядов.
В качестве универсальной артиллерии установлены 127-миллиметровые орудия в 38 калибров, которые размещались (до модернизации) по 2 в 10 башнях. Эти башни располагались таким образом, что четыре могли вести огонь в носовых и кормовых углах, а шесть — на траверзах. Максимальный угол возвышения 127-миллиметровых орудий составляет 85°, а дальность стрельбы — 16 070 м при угле возвышения 45°.
Зенитная артиллерия была представлена 40-миллиметровыми автоматами Bofors в 56 калибров и 20миллиметровыми автоматами Oerlikon в 70 калибров. Количество зенитных автоматов на кораблях серии варьировалось год от года. Так, на "Нью-Джерси" в мае 1943 года имелось восемьдесят 40-миллиметровых и сорок девять 20-миллиметровых зенитных автоматов. В августе 1945 года количество последних было сокращенно до 43. На линкоре "Айова" после вступления в строй тех и других было по 60, а в декабре 1944 года 40-миллиметровых автоматов стало 76, а 20-миллиметровых 52. 40-миллиметровые автоматы представляли собой счетверенные артиллерийские установки с противопульными щитами. 20-миллиметровые автоматы — одноствольные (либо двухствольные) открытого типа, устанавливались в основном на верхней палубе корабля.

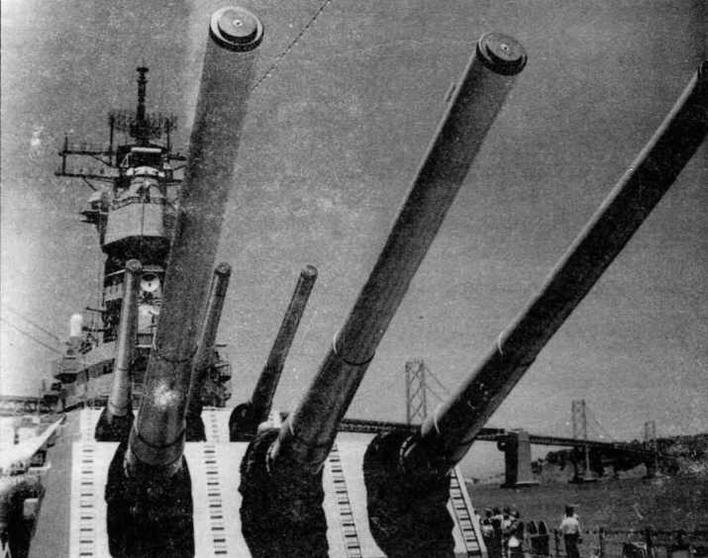

Носовые башни главного калибра 406 мм (фото из архива Ю.М.Шедякова).

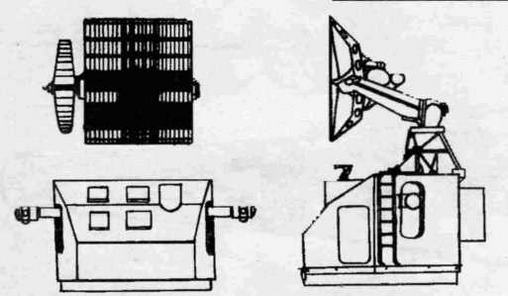

Пост управления огнем 127-мм орудиями.
Вид сверху (без антенны РЛС).
Сравнительная характеристика глубины проникновения 406-миллиметрового снаряда орудия в 50 калибров (вес снаряда 1225 кг, начальная скорость 762 м/с) и 406-миллиметрового снаряда орудия в 45 калибров (вес снаряда 1225 кг, начальная скорость 701 м/с)
С расстояния,м
Проникновение, мм
поясное
палубное
9144
664/597
43/47
18 288
509/447
99/109
27432
308/324
169/194
Примечание: в числителе - характеристики орудия в 50 калибров, в знаменателе - орудия в 45 калибров
Баллистика снаряда 406-миллиметрового орудия при уменьшенном заряде
