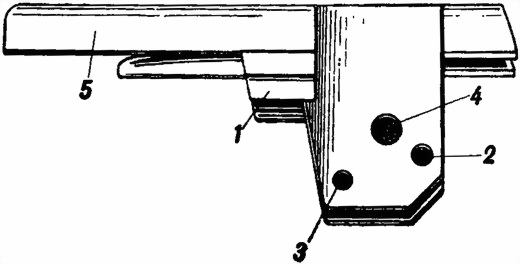

Рис. 61. Колодка ударно-спускового механизма:
1 — выступ; 2 — отверстие для шпильки боевой пружины; 3 — отверстие для, оси шептала; 4 — отверстие для оси курка; 5 — перо

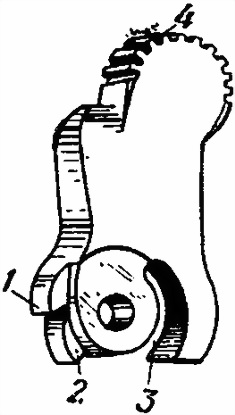

Рис. 62. Курок:
1 —
С боков колодка имеет: выступы, которыми она входит в вырезы рамки; три отверстия: одно — большего диаметра — для оси курка, второе — меньшего диаметра — для оси шептала и третье — для шпильки боевой пружины.
Передняя стенка имеет: канал для разобщителя; снизу — паз для конца пружины шептала.
Курок (рис. 62) служит для сообщения движения ударнику. Курок имеет: сверху — насечку для взведения курка рукой; снизу — два выступа: верхний — предохранительный взвод, нижний — боевой взвод; дорожку для прохода лопасти разобщителя, отверстие для оси курка и дуговой паз для прохода опорной шпильки боевой пружины; внутри — гнездо для боевой пружины. Курок вращается на оси, которая помещается в отверстиях колодки ударно-спускового механизма.

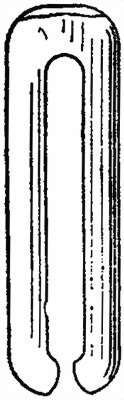

Рис. 63. Боевая пружина
Боевая пружина (рис. 63) служит для сообщения курку быстрого вращательного движения; она помещается в гнезде курка и одним концом упирается в дно гнезда курка, а другим в опорную шпильку, укрепленную в колодке ударно-спускового механизма.
Шептало (рис. 64) служит для удержания курка на предохранительном и боевом взводах. Оно имеет: в нижней части — паз для помещения пятки пружины шептала; уступ для упора спусковой тяги спуска; в средней части — отверстие для оси шептала; с левой стороны — выступ для запирания разобщителя при постановке курка на предохранительный взвод; пружину, которая прижимает шептало к курку и тем обеспечивает заскакивание шептала за предохранительный и боевой взводы; ось, на которой вращается шептало; ось удерживает разобщитель в колодке ударно-спускового механизма и ограничивает отход его вниз при надавливании на него затвором.

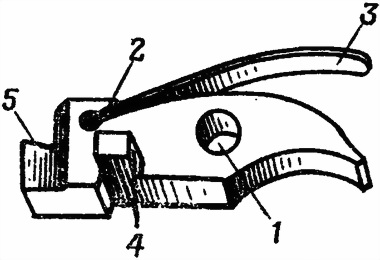

Рис. 64. Шептало:
1 — отверстие для оси; 2 — паз; 3 — пружина; 4 — выступ; 5 — уступ
Разобщитель (рис. 65) служит для разобщения спусковой тяги спуска от шептала после нажима на спуск и производства выстрела, для того чтобы курок мог снова встать на боевой взвод при отходе затвора назад вне зависимости от того, отпущен или не отпущен спуск. Разобщитель предохраняет от производства выстрела при не вполне закрытом затворе и запирает затвор, когда курок поставлен на предохранительный взвод.

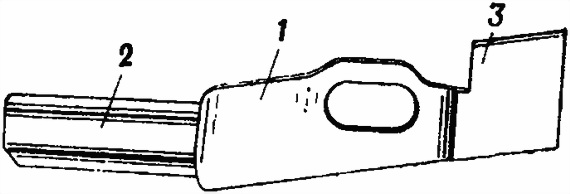

Рис. 65. Разобщитель:
1 — лопасть; 2 — стебель; 3 — коленчатый выступ
Разобщитель состоит из стебля с горизонтальной и наклонной гранями сверху, которыми он упирается в выемку затвора, лопасти с овальным отверстием для оси шептала и коленчатого выступа, служащего для сцепления с выступом шептала и для опускания

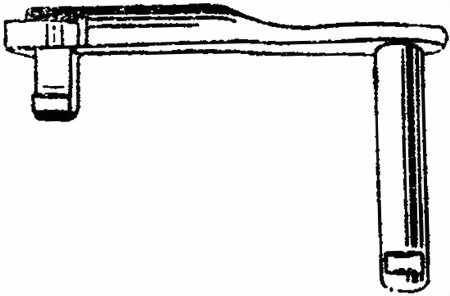

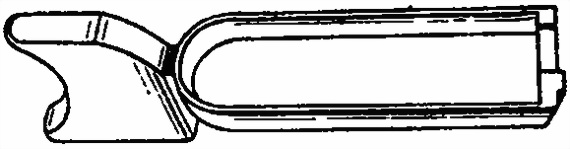

Рис. 66. Спуск со спусковой тягой
Спуск (рис. 66) составляет одно целое со спусковой тягой. Он служит для отвода нижней части шептала назад при нажиме пальцем на спуск и для поднимания разобщителя кверху, когда тяга находится в переднем положении. Спуск помещается в рукоятке рамки и огражден спусковой скобой. На заднюю стенку тяги надавливает спусковая пружина, удерживающая спуск в переднем и верхнем положениях. Спусковая тяга на задней стенке имеет: выступ для упора спусковой пружины, вырез для прохода шептала.
102. Спусковая пружина (рис. 67) служит для подачи спусковой тяги вперед и вверх. Верхним концом она надавливает на заднюю стенку спусковой тяги, а нижним крепится шпилькой в задней стенке рукоятки.

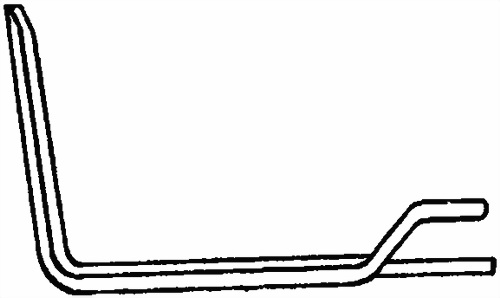

Рис. 67. Спусковая пружина
103. Магазин (рис. 68) служит для помещения восьми патронов; он состоит из коробки, подавателя, пружины подавателя, крышки и задержки крышки.
Верхние края боковых стенок коробки магазина загнуты внутрь для удержания патронов и подавателя; левая стенка имеет: вырез для помещения зуба затворной задержки; шесть отверстий для указания количества находящихся в магазине патронов; правая стенка имеет: спереди окно для зуба защелки; семь отверстий для указания количества находящихся в магазине патронов.

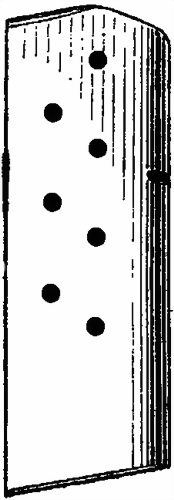

Рис. 68. Магазин
Рис. 69. Подаватель
Снизу края коробки загнуты для сцепления с загибами крышки магазина.
Подаватель (рис. 69) служит для подачи патронов из магазина; он имеет: площадку, на которую ложится нижний патрон при наполнении магазина; зацеп, который при магазине без патронов надавливает на зуб затворной задержки и поднимает его вверх; отогнутый вниз конец, направляющий движение подавателя в магазине.
Пружина подавателя (рис. 70) служит для подачи вверх подавателя с патронами.
Рис. 70. Пружина подавателя
Крышка магазина (рис. 71) надевается загибами на загнутые края коробки; она имеет отверстие для зуба задержки крышки магазина и снизу ушко для прикрепления ремня; крышка удерживается на коробке при помощи задержки.
Задержка крышки с зубом служит для закрепления крышки магазина на коробке и опорой для нижнего конца пружины подавателя.
Рис. 71. Крышка магазина
104. Боевой пистолетный патрон (рис. 72) состоит из гильзы, капсюля, заряда и пули.
Гильза служит для помещения порохового заряда и соединения всех частей патрона. Гильза имеет дульце для соединения с пулей, скат (переходная часть от дульца к корпусу) и корпус для помещения порохового заряда. В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, сквозь которые к пороху проходит пламя разбитого капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.
