отделить курок и боевую пружину: удерживая колодку ударно-спускового механизма так же, как и при отделении шептала, слегка отвести курок назад; вытолкнуть стержнем разобщителя ось курка; вынуть ось из колодки; при этом курок отделится от колодки и боевая пружина свободно выйдет из гнезда (рис. 82);

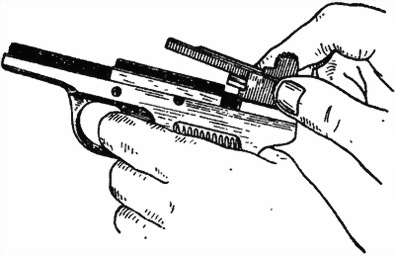

Рис. 81. Как вынуть шептало

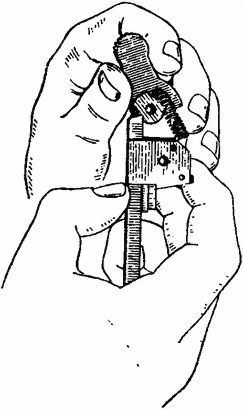

Рис. 82.
3) отделить левую щечку рукоятки: взяв рамку в левую руку, деревянной палочкой или лезвием отвертки отодвинуть хвост закрепляющей планки щечки влево и, надавливая на щечку изнутри, отделить ее от рамки;
4) отделить правую щечку рукоятки: повернуть закрепляющую планку щечки и отделить щечку от рамки;

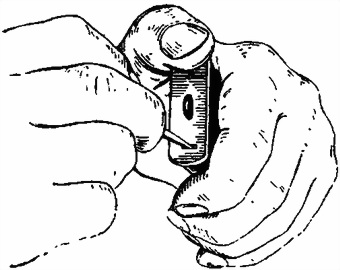

Рис. 83. Как утопить задержку крышки
5) разобрать магазин: взяв магазин в левую руку крышкой кверху и задней стенкой к ладони, заточенным концом спички (палочки) утопить зуб задержки (рис. 83) и одновременно большим пальцем левой руки сдвинуть крышку слегка вперед; большим и указательным пальцами правой руки снять крышку (рис. 84) за выступающий конец ее, придерживая большим пальцем левой руки задержку и пружину подавателя (рис. 85); постепенно отпуская палец, снять задержку, вынуть пружину подавателя и подаватель;

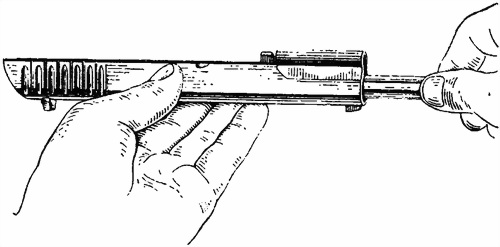

Рис. 84. Как снять крышку магазина

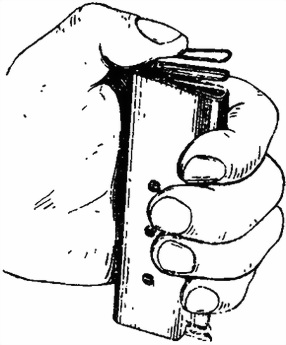

Рис. 85. Как освободить пружину
6) отделить направляющий стержень и наконечник возвратной пружины:
отделить направляющий стержень: удерживая возвратную пружину в руке, вынуть направляющий стержень (рис. 86);
отделить наконечник: удерживая возвратную пружину в руке, вынуть наконечник из первого витка пружины, поворачивая его слева направо (рис. 87).
Остальные части пистолета отделяются и разбираются только в оружейной мастерской.

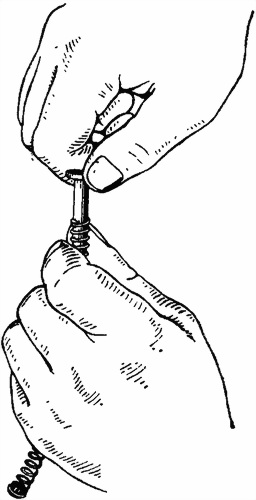

Рис. 86. Как вынуть направляющий стержень

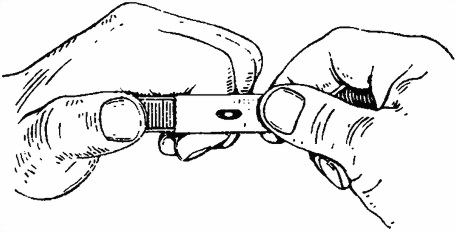

Рис. 87. Как отделить наконечник
Порядок сборки пистолета после полной разборки его
118. Сборка пистолета производится в такой последовательности:
1) собрать колодку ударно-спускового
вложить боевую пружину в гнездо курка;
вставить курок в колодку: взяв курок со вставленной пружиной в правую руку, а колодку в левую, упереть курок головкой в стол или деревянную подкладку, несколько наклонив его вперед; наложить колодку на курок так, чтобы опорная шпилька боевой пружины упиралась в пружину; надавливать левой рукой на колодку до тех пор, пока отверстие курка не встанет против отверстия колодки; правой рукой вставить ось курка в отверстия колодки и курка;
вставить разобщитель: удерживая колодку в левой руке, как для разборки, правой рукой поставить разобщитель на место;
вставить шептало с осью: удерживая колодку в левой руке, большим пальцем левой руки несколько отвести головку курка назад, правой — вложить шептало так, чтобы пружина его верхним концом поместилась в соответствующем гнезде колодки (рис. 88); вставить ось шептала;

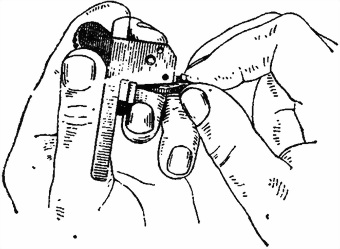

Рис. 88. Как вставить шептало
2) прикрепить правую щечку: установив щечку на свое место, повернуть закрепляющую планку так, чтобы она обоими концами поместилась в соответствующих выемках рукоятки рамки;
3) прикрепить левую щечку: установить ее так же, как правую, и повернуть закрепляющую планку за хвост деревянной палочкой или лезвием отвертки;
4) собрать возвратную пружину:
вставить наконечник: поворачивая его слева направо, вставить наконечник так, чтобы первый виток пружины поместился в желобке наконечника;
вставить направляющий стержень;
5) собрать магазин:
вложить подаватель: удерживая магазин в левой руке, правой рукой вложить подаватель сверху спереди; при этом следует наклонить магазин так, чтобы подаватель площадкой прилег к загибам магазина, а направляющим концом — к задней стенке магазина;
вложить пружину подавателя так, чтобы ее короткий конец, загнутый в кольцо, пришелся под левой стороной подавателя сзади зацепа;
вставить задержку и крышку магазина: удерживая магазин в левой руке и наложив задержку на конец пружины, большим и указательным пальцами правой руки сжать пружину так, чтобы задержка стала вровень с нижними краями магазина; удерживая пружину в таком положении большим пальцем левой руки, правой рукой надвинуть крышку магазина на свое место; при заскакивании зуба задержки в вырез крышки должен получиться щелчок;
6) дальнейшая сборка пистолета производится так же, как указано в ст. 116.
119. Периодический осмотр пистолетов в собранном и разобранном виде офицерским и сержантским составом производится в сроки, указанные Уставом внутренней службы; степень разборки пистолета заранее определяется осматривающим.
120. Военнослужащий, вооруженный пистолетом, должен осматривать пистолет ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Осмотр принадлежности производится перед чисткой пистолета.
