Рис. 72. Боевой патрон

Капсюль служит для воспламенения пороха в патроне; в нем помещается ударный состав, прикрытый оловянным кружком.

Заряд бездымного пороха заполняет корпус гильзы.

Пуля состоит из сердечника, впрессованного в оболочку. Она закреплена в гильзе круговым обжимом дульца

гильзы и кернением.

Глава II

РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА

Положение частей и механизмов пистолета без магазина и при спущенном курке

105. Ствол находится в крайнем переднем положении; ось затворной задержки удерживает при помощи серьги утолщенную часть ствола в приподнятом положении; опорные выступы затвора вошли в кольцевые проточки утолщенной части ствола; ствол заперт затвором; затвор венчиком упирается в задний обрез ствола и удерживается у ствола возвратной пружиной; пружина наконечником упирается в направляющую втулку, а задним концом — в головку направляющего стержня и в прилив ствола.

Курок находится в переднем положении; под действием боевой пружины он надавливает на ударник сзади.

Ударник находится в переднем положении; его пружина сжата, и боек выступает за переднюю плоскость затвора.

Боевая пружина — в наименьшем напряжении; одним концом она упирается в дно гнезда, а другим — в опорную шпильку.

Шептало своей пружиной прижато к передней поверхности курка.

Разобщитель выступом спусковой тяги поднят в крайнее верхнее положение и головкой стебля помещается в выемке затвора.

Спуск под действием спусковой пружины находится в переднем положении; задний конец спусковой тяги приподнят и приподнимает разобщитель кверху.

Затворная задержка под действием своей пружины опущена зубом вниз, и ее выступ находится ниже боковой стенки кожуха затвора.

Работа частей и механизмов пистолета при заряжании

106. Для заряжания пистолета надо: 1) наполнить магазин восемью патронами; 2) вставить магазин в рукоятку пистолета; 3) отвести затвор назад до отказа и отпустить его.

При наполнении магазина патроны ложатся на площадку подавателя один на другой, сжимая пружину подавателя; по мере наполнения магазина патронами пружина подавателя все более и более сжимается и, нажимая на подаватель снизу, поднимает патроны вверх; верхний патрон передним концом пули лежит выше передней стенки магазина и удерживается в нем загнутыми краями боковых стенок коробки магазина.

При постановке магазина в рукоятку зуб защелки магазина заскакивает в вырез и удерживает магазин от выпадения вниз.

При отводе затвора назад затвор, скользя продольными пазами по выступам рамки, отходит в заднее положение, отводит курок назад и ставит его на боевой взвод; опорными выступами затвор отводит ствол назад. Движение затвора назад ограничивается упором заднего обреза трубки кожуха затвора в головку направляющего стержня пружины.

Ствол,

отходя назад, опускается утолщенной частью вниз, так как серьга, при помощи которой он связан с рамкой, получает вращение вокруг оси затворной задержки вниз и назад и увлекает в том же направлении и ствол. При опускании задней части ствола вниз опорные выступы затвора выходят из кольцевых проточек ствола, благодаря чему ствол выходит из сцепления с затвором. Движение ствола назад ограничивается упором его в дно паза рамки.

Ударник под действием своей пружины отводится назад, и его боек скрывается за чашку затвора.

Разобщитель от надавливания скосом выемки на нижней части затвора опускается вниз, коленчатым выступом отклоняет книзу спусковую тягу и выводит ее из сцепления с уступом шептала.

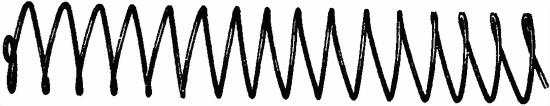

Возвратная пружина при отходе затвора назад сжимается между направляющей втулкой и головкой направляющего стержня.

Курок под действием скоса задней части затвора, вращаясь на своей оси, отходит назад и становится на боевой взвод.

Шептало своей пружиной все время прижимается носиком к передней поверхности курка и, поворачиваясь вокруг оси, последовательно заскакивает за предохранительный и боевой взводы курка. В момент, когда носик шептала находится в зарезе предохранительного взвода курка, выступ шептала заскакивает за коленчатый выступ разобщителя, а при дальнейшем движении курка назад вновь освобождает разобщитель.

При движении затвора вперед (под действием возвратной пружины) затвор продвигает верхний патрон из магазина в патронник; патрон, скользя по нижележащему патрону в магазине, по скосам перьев колодки ударно-спускового механизма и по наклонному скосу заднего обреза ствола, входит в патронник; при этом второй патрон под действием пружины подавателя магазина приподнимается подавателем вверх и становится на место первого патрона, поданного в патронник.

Ствол под давлением чашки затвора на дно патрона начинает двигаться вперед и вверх, вращаясь на серьге; опорные выступы затвора входят в кольцевые проточки утолщенной части ствола: ствол заперт затвором.

Зацеп выбрасывателя затвора заскакивает в проточку патрона в патроннике.

Ударник под действием своей пружины остается в заднем положении.

Курок — на боевом взводе.

Работа частей и механизмов пистолета при постановке курка на предохранительный взвод

107. Для перестановки курка с боевого взвода на предохранительный надо наложить большой палец правой руки на головку курка и нажать указательным пальцем той же руки на спуск. Как только курок, придерживаемый большим пальцем, соскочит с боевого взвода и слегка двинется вперед, отпустить спуск и, продолжая придерживать курок, плавно спустить его до постановки на предохранительный взвод.

При этом действие частей будет следующее:

Спусковая тяга задней стенкой надавливает на уступ шептала и отводит нижнюю часть его назад; носик шептала выходит из зареза боевого взвода курка.
