Порядок неполной разборки пистолета
115. Неполная разборка пистолета производится в такой последовательности:

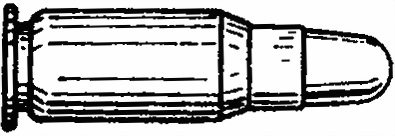

1) вынуть магазин: удерживая пистолет в правой руке за рукоятку, большим пальцем этой же руки надавить на пуговку защелки магазина и левой рукой подхватить магазин (рис. 73); прежде чем производить дальнейшую разборку, проверить, нет ли патрона в патроннике; для этого, удерживая пистолет в правой руке, не нажимая на спуск, левой рукой взвести курок и оттянуть затвор назад, осмотреть патронник, отпустить затвор, спустить курок, придерживая его большим пальцем правой руки;
2) вынуть

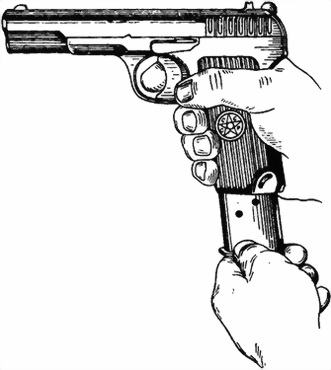

Рис. 73. Как вынуть магазин

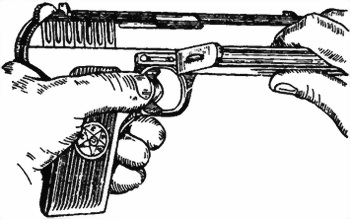

Рис. 74. Как сдвинуть пружину затворной задержки

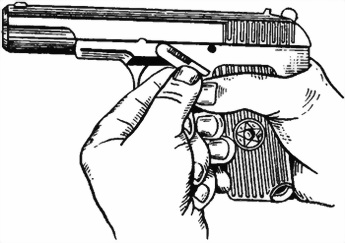

Рис. 75. Как вынуть затворную задержку
3) снять затвор со стволом: удерживая пистолет за рукоятку в правой руке, левой рукой снять затвор, сдвигая его по пазам рамки вперед и придерживая большим пальцем левой руки возвратную пружину (рис. 76);

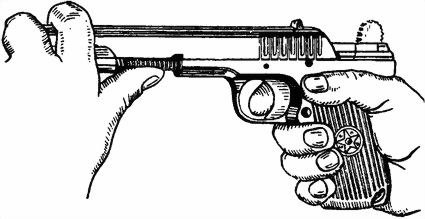

Рис. 76. Как снять затвор со стволом
4) вынуть возвратную пружину: удерживая затвор левой рукой возвратной пружиной кверху, правой рукой вынуть пружину из кожуха затвора вместе с направляющим стержнем и наконечником (рис. 77);

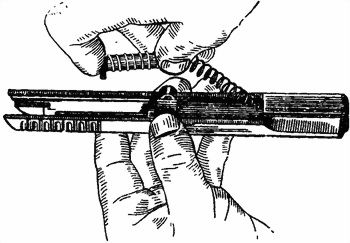

Рис. 77. Как вынуть возвратную пружину
5) вынуть направляющую втулку: повернув ее на 180°, вынуть из кожуха затвора вперед (рис. 78);
6) вынуть ствол: повернуть затвор так, чтобы опорные выступы затвора вышли из кольцевых проточек ствола и ствол несколько сместился вперед; наклонив серьгу вперед, правой рукой вынуть ствол (рис. 79);
7) снять колодку ударно-спускового механизма: удерживая левой рукой рамку пистолета за рукоятку, правой рукой снять колодку кверху (рис. 80).

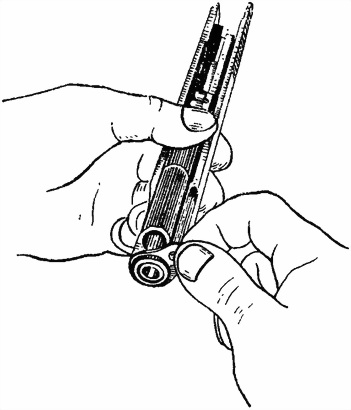

Рис. 78. Как вынуть направляющую
Рис. 79. Как вынуть ствол
Рис. 80. Как снять колодку ударно-спускового механизма
Порядок сборки пистолета после неполной разборки его
116. Сборка пистолета производится в такой последовательности:
1) вставить колодку ударно-спускового механизма: взяв в левую руку рамку пистолета за рукоятку, правой рукой поставить колодку на свое место;
2) вставить ствол: взяв затвор в левую руку внутренней стороной кверху, а ствол — в правую, наклонить серьгу ствола вперед и вставить ствол в кожух затвора спереди;
3) вставить направляющую втулку в кожух, как только фланцы втулки упрутся в обрез кожуха затвора, повернуть втулку на 180°;
4) вставить возвратную пружину: взяв пружину в правую руку, вставить ее наконечником в трубку кожуха затвора; откинуть серьгу до отказа назад; взяв правой рукой за головку направляющего стержня и сжимая пружину к наконечнику, вставить головку стержня между стенками затвора, наблюдая при этом, чтобы возвратная пружина не выскочила и прилив ствола занял среднее положение по отношению к головке направляющего стержня;
5) надеть затвор со стволом на рамку: взяв рамку за рукоятку в правую руку, нажать большим пальцем этой руки сверху на колодку ударно-спускового механизма, чтобы она не препятствовала надвиганию затвора; взять затвор в левую руку и, придерживая возвратную пружину, надвинуть затвор на рамку, направляя пазы затвора по выступам рамки;
6) вставить затворную задержку: удерживая пистолет в правой руке, левой надвинуть затвор на рамку до совмещения их задних обрезов и, удерживая затвор в таком положении левой рукой, правой вставить задержку с левой стороны рамки так, чтобы ось и зуб стали на свое место;

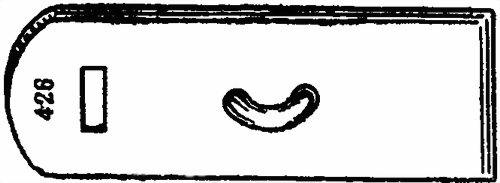

7) закрепить пружину затворной задержки: взяв пистолет в левую руку, а магазин в правую, концом крышки захватить за отогнутый выступ пружины и осторожно, не царапая рамки, продвинуть пружину вперед до заскакивания захватов ее за головку оси затворной задержки;
8) вставить магазин: удерживая пистолет правой рукой за рукоятку, левой рукой вставить магазин и легким толчком ладони дослать его до отказа вверх, чтобы зуб защелки заскочил в зарез;
9) проверить правильность сборки и действия частей собранного пистолета.
Порядок полной разборки пистолета
117. Полная разборка пистолета производится в такой последовательности:
1) произвести неполную разборку пистолета (ст. 115);
2) разобрать ударно-спусковой механизм:
отделить шептало и разобщитель: наложив большой палец левой руки на курок, а указательный на задние концы перьев, слегка отодвигая (взводя) курок, заточенной спичкой (палочкой) вытолкнуть ось шептала, вынуть шептало и разобщитель из колодки (рис. 81);
