«По договору с ВВС завод № 168 обязался поставить в 1955 году 15 самолетов типа Ил-40. Однако государственные испытания не были закончены, как в 1955 году, так не закончены и до настоящего времени, и завод № 168 до сих пор не имеет образца утвержденного самолета, обязательного к приему ВВС. Поэтому в 1955 году, на протяжении всего года, вносились значительные конструктивные изменения в серийном производстве.
По этим причинам завод № 168 не смог выполнить задание по выпуску и сдаче «по бою» 15 самолетов Ил-40 и испытывает серьезные финансовые трудности».
(Надо сказать, что бронекорпуса для первых серийных машин изготавливали из незакаленной брони, из-за чего они могли использоваться лишь для учебных целей.)
Кроме двух построенных прототипов, в ОКБ-240 разработали проекты учебного Ил-40У, разведчика Ил-40Р и артиллерийского корректировщика Ил-40К. Но они так и остались на бумаге.
В феврале 1956 года завершились государственные испытания Ил-40-2 с положительным результатом. Спустя месяц Министерство обороны
В конце 1960-х годов в авиационных изданиях вновь замелькало, казалось, забытое слово «штурмовик». Опыт эксплуатации и боевого применения истребителей-бомбардировщиков показал, что они не в состоянии заменить над полем боя бронированные «Летающие танки».
Видимо, первыми начали разрабатывать реактивный штурмовик в ОКБ П.О. Сухого. Вслед за ним в негласное соревнование по созданию самолета поля боя включились сотрудники ОКБ С.В. Ильюшина.

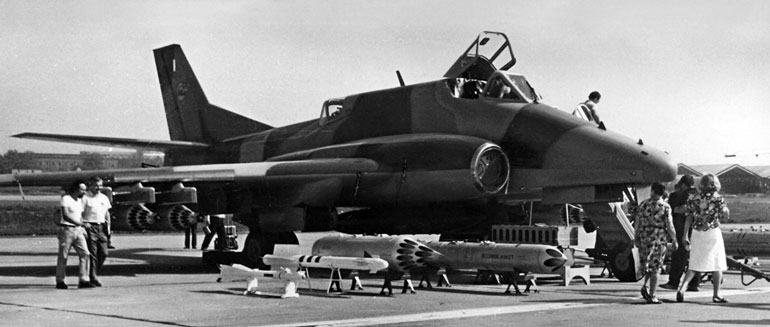

Опытно-экспериментальный самолет-штурмовик Ил-102 на выставке «Мосаэрошоу-1992»
Самым главным отличием Ил-102 от Су-25 стала вторая кабина для стрелка. По всей видимости, это обстоятельство сыграло самую негативную роль в судьбе машины. Компоновка Ил-102 не отличалась от Ил-40, но это была совершенно новая машина, если можно так выразиться, в стиле «ретро».
За тридцать лет, лежащих между ними, слишком многое изменилось в авиастроении. Появились более экономичные ТРД, новые конструкционные материалы и технологические процессы. А об оборудовании и говорить не приходится. Произошло не только снижение его веса, но и расширение решаемых задач.
Обновились средства спасения экипажа. Универсальные катапультные кресла К-36Л у летчика и К-36Л-102 у воздушного стрелка надежно спасают теперь во всем диапазоне скоростей и высот, а также во время стоянки.
При беглом осмотре Ил-102 можно обнаружить, что изменилась конструкция главных опор шасси, убирающихся в обтекатели под крылом, поворотом против потока. Тем самым освободилось место для дополнительных внешних узлов подвески оружия. Новая аэродинамическая компоновка крыла позволила отказаться от гребней на его поверхности.
Не вдаваясь в подробности технического описания, отметим, что лишь использование ТРД РД-33И с возросшей на 60 % тягой привело к увеличению взлетного веса до 22 000 кг, а боевой нагрузки – до 7200 кг.
На подфюзеляжной подвижной установке НУ-102-1, допускающей поворот на угол до 15 градусов, размещена двухствольная пушка ГШ-30 калибра 30 мм с боезапасом 500 патронов. Не исключалось использование на НУ-102 одноствольных пушек калибра 30 или 45 мм. Под крылом могли подвешиваться стрелковые установки калибра 12, 23 и 30 мм.
Защита от воздушного противника осуществлялась кормовой установкой с двухствольной пушкой ГШ-23. Предусматривалась постановка пассивных противорадиолокационных и активных (для борьбы с самонаводящимися ракетами переносного зенитно-ракетного комплекса типа «Стингер») помех.
Бомбовое вооружение калибра от 50 до 500 кг размещалось на шести подкрыльевых (они же предназначались для блоков НАР и УР классов «воздух – поверхность» и «воздух – воздух») и двух подфюзеляжных узлах и в шести внутрикрыльевых отсеках (калибр до 250 кг).
Интересно отметить, что у Ил-102 по сравнению с Ил-40-1 максимально допустимое число М снизилось с 0,9 до 0,82, а эксплуатационная перегрузка – с 5,45 до 5. В то же время возросла эффективность воздушных тормозов. У Ил-40-1 для снижения скорости с максимальной до половины ее значения требовалась минута. У Ил-102 этот параметр в диапазоне от максимальной до минимальной величины составил 45 секунд.
В сентябре 1982 года летчик-испытатель ОКБ С.Г. Близнюк опробовал штурмовик в воздухе. За время испытаний выполнено 360 полетов с общим налетом 250 часов. Но история повторилась. Несмотря на высокие летные характеристики, Ил-102 повторил судьбу Ил-40.Глава 8 Первые реактивные
Поиски оптимального решения
Первый этап создания реактивных самолетов в Советском Союзе завершился принятием на вооружение истребителей МиГ-9 и Як-15, обязанных своим появлением трофейным турбореактивным двигателям Jumo-004 и BMW-003. Создать же с этими двигателями бомбардировщик, отвечающий даже требованиям середины 1940-х годов, так и не удалось, хотя усилия в этом направлении прикладывались, и немалые.
Первым за создание подобного самолета взялся коллектив ОКБ-482, возглавляемый В.М. Мясищевым. 28 ноября 1945 года в НКАП был направлен эскизный проект бомбардировщика РБ-17 (РБ-1) и началось изготовление его макета. Четыре трофейных двигателя ЮМО-004, расположенных попарно на прямом крыле, при взлетной массе 14 410 кг должны были обеспечить доставку одной тонны бомб на расстояние 3000 км со скоростью 680 км/ч. Максимальная же скорость доходила до 800 км/ч, а бомбовая нагрузка – до 3000 кг. Согласитесь, что по проекту самолет обладал неплохими заявленными характеристиками.
Размещение двигателей в вертикальной плоскости, друг над другом, позволяло в будущем почти безболезненно перейти к двум более мощным турбореактивным двигателям (ТРД). Правильность принятого решения подтверждается разработкой реактивного фронтового бомбардировщика Су-10 с аналогичным размещением двигателей.
Оборонительное вооружение РБ-17 должно было состоять из неподвижной носовой и подвижной кормовой установок с пушками калибра 20 или 23 мм. Разрабатывая проект, конструкторы отказались от штурмана, передав по совместительству его обязанности летчику. При этом делалась ставка на навигационную радиотехническую аппаратуру. Борьба с воздушным противником
РБ-17 создавался по концепции дозвукового самолета. Применение турбореактивных двигателей повлекло за собой разработку топливной системы с использованием керосина, а для защиты крыла от горячих струй, в зоне их влияния, пришлось предусмотреть обшивку из нержавеющей стали.
Но самым реальным проектом тогда был самолет «Арадо-234» с двигателями БМВ-003, копирование которого поручили И.В. Четверикову – главному конструктору завода № 458. Заданием предусматривалось создание бомбардировщика, с четырьмя ТРД БМВ-003 или двумя ЮМО-003. При этом самолет должен был летать с максимальной скоростью 750 км/ч на высоте 5000 м, подниматься на высоту 12 км и доставлять 1000 кг бомб на расстояние 1600 км или 1500 кг – на 1200 км. Для начала решили восстановить две трофейных машины: двухдвигательный серийный одноместный многоцелевой самолет и опытный бомбардировщик с четырьмя ТРД.
Не менее реальным было и создание РБ-17, хотя для этого потребовалось бы гораздо больше усилий и средств. Но время внесло свои поправки. Несмотря на приказ НКАП о прекращении разработки бомбардировщика, подписанный в декабре 1945 года, в ОКБ-482 не теряли надежды. Ситуация окончательно прояснилась в начале следующего года, когда произошла реорганизация наркоматов в министерства. Тогда вместо репрессированного А.И. Шахурина авиационную промышленность возглавил М.В. Хруничев, начавший свою деятельность с реформ. В начале 1946 года прекратили работы по реактивным бомбардировщикам в конструкторских бюро И.В. Четверикова и П.О. Сухого.
Опытный реактивный бомбардировщик Ил-22 на заводских испытаниях
После расформирования конструкторского бюро Мясищева почти все его сотрудники вместе с опытным заводом № 482 вошли в состав ОКБ-240 и приняли самое активное участие в создании бомбардировщика Ил-22. И здесь, видимо, не обошлось без их влияния. Достаточно сказать, что самолеты РБ-17 и Ил-22 имели похожее шасси, убиравшееся в фюзеляж, а конструктивно-технологическую схему крыла заимствовали с ДВБ-102.
Создавая Ил-22, конструкторы сделали ставку на самый мощный из имевшихся в Советском Союзе газотурбинных двигателей – ТР-1А, созданный под руководством Архипа Люльки. Его тяга хотя и превышала в полтора раза аналогичный параметр немецких ТРД, но тоже была недостаточна для фронтового бомбардировщика.
В июне 1946 года было закончено проектирование бомбардировщика Ил-22, и тем же летом начались его заводские летные испытания. В первом же полете 24 июля, продолжавшемся 15 минут, машина доставила немало неприятностей ее создателям. При посадке сначала разрушились обе покрышки, а на пробеге лопнули камеры обоих колес основных опор шасси. Самолет сошел с бетонной полосы на грунт, стойки шасси не выдержали нагрузок и сломались. В итоге Ил-22 остался в опытном экземпляре.
Нереализованным остался проект фронтового бомбардировщика Ил-24, сохранившего облик предшественника, но с более мощными двигателями АМ-ТКРД-01. Экспертная комиссия МАП сначала одобрила этот проект в мае 1947-го, но спустя год постройку его опытного образца прекратили. Слишком тяжелая получалась машина, не приспособленная для эксплуатации с грунтовых аэродромов. Массовое строительство же взлетно-посадочных полос с искусственным покрытием на существовавших аэродромах в то время страна себе позволить не могла.
Ил-28«Палочкой-выручалочкой», поднявшей советскую авиацию на более высокую ступень, стали английские ТРД «Нин-I» и «Дервент V», первый из них развивал тягу свыше 2000 кгс и имел, по оценкам наших специалистов, значительные резервы. Английские двигатели действительно оказали неоценимую помощь советской авиационной промышленности. Сегодня со всей ответственностью можно сказать, что если бы не двигатели «Нин», то наверстать технологическую отсталость на моторостроительных заводах Советского Союзу было бы гораздо трудней. Первый отечественный турбореактивный двигатель Архипа Люльки безнадежно отстал от требований времени, а что могло получиться из ТРД-7Б расчетной тягой свыше 3000 кгс, создававшегося в тюремном конструкторском бюро в Рыбинске, никто не знал.
Большая тяга РД-45Ф и высокая надежность этих двигателей позволили быстро «развязать» многие сложные узлы, появлявшиеся при проектировании самолетов, хотя с ними на первых порах тоже не все получалось.
Следует отметить, что наличие двигателей тягой свыше 2000 кгс явилось хотя и необходимым, но все же недостаточным условием для создания фронтового бомбардировщика, отвечающего требованиям заказчика. Требовалось максимально облегчить самолет, и, пожалуй, единственным резервом конструктора оказалось оборонительное вооружение. В противном случае на удачу рассчитывать было трудно.
Например, находясь в плену устаревших концепций, специалисты ОКБ-156, возглавлявшегося А.Н. Туполевым, построили Ту-12 с двумя двигателями РД-45, затем несколько вариантов трехдвигательных Ту-14, также оснащенных двумя РД-45Ф и одним РД-500, но создать фронтовой бомбардировщик, удовлетворяющий требованиям ВВС, они так и не смогли. Одной из причин этого стало использование громоздкой оборонительной системы. Этим же страдали и ранние проекты ОКБ-240 – самолеты Ил-22 и Ил-24. Кстати, желая угодить военным, по этому пути пошли и немецкие конструкторы бомбардировщика «140», работавшие после войны в СССР, что также привело к заметному утяжелению машины.
В ОКБ-240 быстро осознали порочность таких технических решений и пошли иным путем. Прекрасно понимая, что самой удобной для атаки истребителей противника и самой опасной для самолета является задняя полусфера, конструкторы попытались решить задачу создания кормовой оборонительной установки с почти полусферическим обстрелом. И это им удалось. Так был сделан, пожалуй, главный шаг на пути к будущему Ил-28. Ведь он позволял отказаться от фюзеляжных оборонительных точек, снизить габариты, а главное – вес самолета.
В итоге удалось создать первый отечественный серийный реактивный бомбардировщик Ил-28.
