§ 12. Мореходные качества судов. Часть 2
Степень обеспечения непотопляемости судна зависит от его назначения. Так, на гражданских судах количество переборок и их размещение определяются удобством погрузки грузов, надежностью их крепления и возможностью работы с ними в трюме, а также тем условием, чтобы судовые машины и механизмы свободно размещались в отсеках и их было бы удобно обслуживать. С другой стороны, необходимо выполнение Норм Регистра СССР, согласно которым на основании Международной конвенции по спасению человеческих жизней
Рис. 18. Минимальная высота надводного борта судна, имеющего дифферент.
Палубой переборок или палубой непотопляемости называется палуба, до которой доводят по высоте поперечные водонепроницаемые переборки.
На судах, имеющих и продольные непроницаемые переборки (на пассажирских судах и кораблях ВМС), в случае получения пробоины в подводной части борта и затопления бортовых отсеков образуются одновременно дифферентующий и кренящий моменты в сторону поврежденного борта. Это должно быть принято во внимание при выборе расположения продольных и поперечных переборок на судне.
Деление судна на отсеки должно быть таким, чтобы при бортовой пробоине плавучесть судна исчерпывалась ранее его остойчивости: судно должно тонуть без опрокидывания.
Для спрямления судна, имеющего крен и дифферент, полученные при затоплении отсеков, а также для восстановления уменьшающейся при этом остойчивости, производят принудительное контрзатопление заранее подобранных отсеков с одинаковыми по величине, но с обратными по значению моментами. Например, если судно от пробоины получило крен на левый борт и дифферент на нос, то для его спрямления необходимо затопить кормо- вой отсек по правому борту с равным моментом. Спрямленное судно, естественно, получит дополнительную осадку, но с восстановленной остойчивостью будет продолжать сохранять свои мореходные качества (а корабль -и боевые качества, т. е. производить маневрирование и стрельбу из орудий, запуск реактивных снарядов).
Этот принцип контрзатопления отсеков судна впервые в мире, еще в 1875 г., был предложен выдающимся русским ученым и моряком С. О. Макаровым. В 1903 г. эта идея была использована для практического применения на боевых кораблях молодым тогда ученым, офицером, впоследствии выдающимся советским кораблестроителем, академиком А. Н. Крыловым. Им были предложены специальные таблицы, названные таблицам и непотопляемости , по которым для всех отсеков на корабле были заранее рассчитаны кренящие и дифферентующие моменты, возникающие при затоплении одного или группы отсеков, и заранее определены моменты и указаны отсеки, которые в этом случае необходимо затопить для спрямления корабля. Пользуясь таблицами, можно в сложной боевой обстановке быстро выровнять корабль, получивший пробоину, и восстановить его утраченные боевые качества. Таблицы непотопляемости в настоящее время должны быть составлены для каждого корабля.
В дальнейшем трудами академика Ю. А. Шиманского, профессора В. Г. Власова и других советских ученых наука о непотопляемости корабля получила такое развитие, при котором практически исключается гибель корабля от потери остойчивости при боевом
Качка судна – колебательные движения, которые судно совершает около положения его равновесия. Различают три вида качки судов:
а) вертикальную – колебания судна в вертикальной плоскости в виде периодических поступательных перемещений;
б) бортовую (или боковую)-колебания судна в плоскости шпангоутов в виде угловых перемещений;
в) килевую (или продольную) качку – колебания судна в диаметральной плоскости также в виде угловых перемещений. При плавании судна на взволнованной поверхности воды часто все три вида качки возникают одновременно или в различных комбинациях. Существенное влияние на все виды качки судна оказывает направление его движения по отношению к бегу волны. Качка судна вредно отражается на его эксплуатационных и мореходных качествах.
Перечислим вредные последствия качки:
а) периодический подъем и зарывание в волну оконечностей судна, вызывающие дополнительное сопротивление движению и выход из воды гребного винта, что приводит к потере его упора и снижению скорости хода, увеличению расхода топлива, заливаемости палубы и ухудшению условий обитаемости судна;
б) создание таких условий, которые могут привести к опрокидыванию судна из-за потери им поперечной остойчивости;
в) ухудшение условий эксплуатации машин и механизмов, а также дополнительные нагрузки на прочные связи корпуса от удара волн и действия сил инерции, возникающих при качке;
г) снижение эффективности артиллерийской или торпедной стрельбы на кораблях, затруднение работы ракетных установок;
д) вредное физиологическое воздействие на людей (заболевание морской болезнью).
Принято различать два вида колебаний судна на качке: свободные (на тихой воде), которые происходят по инерции после прекращения сил, вызвавших их, и вынужденные , которые вызываются внешними периодически приложенными силами, например морским волнением.

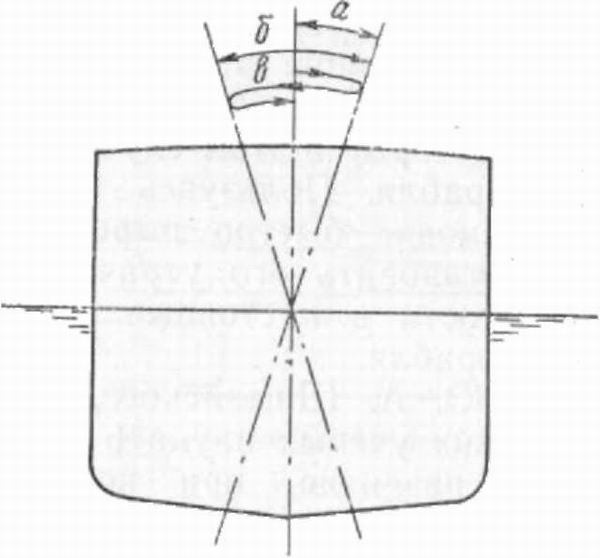

Рис. 19. Характеристики качки: а – амплитуда; б – размах; в – период качки.
Основной причиной качки судна является одновременное действие на него волн, сил плавучести и остойчивости. Основными характеристиками качки как периодического колебательного движения судна являются: амплитуда, размах и период качки (рис. 19).
Амплитудой качки называется наибольшее отклонение судна от исходного положения, измеренное в градусах.
Размах качки – сумма двух последовательных амплитуд (наклонение судна на оба борта).
Период качки -время между двумя последовательными наклонениями или время, в течение которого судно совершает полный цикл колебаний, возвращаясь к тому положению, при котором начался отсчет.
Период качки судна оказывает влияние на характер качки: при большом периоде качка совершается плавно, наоборот, при малом периоде качка происходит порывисто, вызывая тяжелые последствия.
Период (в секундах) свободной бортовой качки вычисляется по следующей формуле:
где k – коэффициент, зависящий от типа судна; его величина лежит в пределах 0,74/0,80;
В – расчетная ширина судна по действующую ватерлинию, м;
h0 – начальная поперечная метацентрическая высота, м.
