Установить толкатели и поставить боковую крышку толкателей.
Рис. 31. Проверка осевого зазора между корпусом привода масляного насоса и датчиком-распределителем зажигания с шестерней.
Перед установкой привода масляного насоса и датчика-распределителя зажигания проверить осевой зазор между торцом шестерни привода и бронзовой упорной шайбой при помощи щупа (рис. 31). Зазор должен быть в пределах 0,15–0,40 мм. Надеть на шпильки крепления привода паронитовую прокладку. Повернуть валик привода на 45°, т. е. в положение, показанное на рис. 32,а,

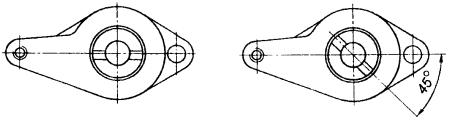

Рис. 32. Положение паза на втулке валика привода масляного насоса и датчика-распределителя зажигания: а – перед установкой привода в блок; б – после установки привода в блок.
Надеть на шпильки цилиндров прокладку из асбестового полотна, армированного металлическим каркасом, смазав ее с обеих сторон графитовой смазкой, и установить подсобранную головку цилиндров с клапанами в сборе.
Головки цилиндров двигателя 402 и 4021 различаются по объему камеры сгорания. При поставленных на место клапанах и ввернутой свече объем камеры сгорания равен 74–77 см3для двигателя 402 и 94–98 см3для двигателя 4021. Высота головки блока двигателя 402 составляет 94,4 мм (степень сжатия 8,2), высота головки двигателя 4021 равна 98 мм (степень сжатия 6,7). Головка цилиндров крепится к блоку десятью стальными шпильками диаметром 12 мм. Под гайки шпилек поставлены плоские стальные термоупрочненные шайбы. Затягиваются гайки динамометрическим ключом моментом 8,3–9,0 кгс?м, при соблюдении порядка, указанного в инструкции.
Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах. Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя. Перед постановкой каждого коромысла смазать его втулку маслом для двигателя. Вставить толкатели в отверстие головки. Толкатели и гнезда в блоке предварительно смазать моторным маслом. Длина штанги – 283 мм (для степени сжатия 8,2) и 287 мм (для степени сжатия 6,7). Вставить штанги в сборе с наконечниками в отверстия в головке. Установить подсобранную ось коромысел на шпильки и закрепить гайками и шайбами. Регулировочные болты своей сферической частью должны ложиться на сферу верхнего наконечника штанги.
После установки головки блока отрегулировать зазоры в приводе клапанов. Регулировку зазоров между коромыслами и клапанами производят на холодном двигателе, при затянутых требуемым моментом гайках крепления головки блока цилиндров и гайках крепления стоек оси коромысел клапанов.
Зазор между коромыслами и первым и восьмым клапанами 0,35–0,4 мм, зазор между остальными коромыслами и клапанами 0,4–045 мм. Установить зазоры между коромыслами и клапанами – первым, вторым, четвертым и шестым. Повернуть коленчатый вал на один оборот и установить зазоры между коромыслами и клапанами – третьим, пятым, седьмым и восьмым.
Поставить прокладку и крышку коромысел и закрепить ее шестью болтами с шайбами.
Правила оказания услуг (выполнения работ) по техническому обслуживанию и ремонту автомототранспортных средств (утверждены
1. Настоящие Правила, разработанные в соответствии с Законом Российской Федерации «О защите прав потребителей», регулируют отношения, возникающие между потребителем и исполнителем при оказании услуг (выполнении работ) по техническому обслуживанию и ремонту автомототранспортных средств и их составных частей (далее именуются автомототранспортные средства).
2. Понятия, используемые в настоящих Правилах, означают следующее:
• «потребитель» – гражданин, имеющий намерение заказать, либо заказывающий, либо использующий услуги (работы) по техническому обслуживанию и ремонту автомототранспортных средств исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности;
• «исполнитель» – организация независимо от организационно-правовой формы, а также индивидуальный предприниматель, оказывающие потребителям услуги (выполняющие работы) по техническому обслуживанию и ремонту автомототранспортных средств по возмездному договору (далее именуется договор).
3. Исполнитель обязан довести до сведения потребителя фирменное наименование (наименование) своей организации, место нахождения (юридический адрес) и режим ее работы. Указанная информация должна быть размещена на вывеске.
Исполнитель – индивидуальный предприниматель должен предоставить информацию о государственной регистрации с указанием наименования зарегистрировавшего его органа.
В случае временного приостановления деятельности организации для проведения санитарных, ремонтных и иных мероприятий исполнитель обязан информировать потребителей о дате приостановления работы и времени, в течение которого организация не будет осуществлять свою деятельность.
Если вид деятельности, осуществляемой исполнителем, подлежит лицензированию, потребителю должна быть предоставлена информация о номере лицензии, сроке ее действия и органе, выдавшем лицензию.
4. Исполнитель обязан до заключения договора предоставить потребителю необходимую достоверную информацию об оказываемых услугах (выполняемых работах), обеспечивающую возможность их правильного выбора.
Эта информация должна быть размещена в помещении, где производится прием заказов, в удобном для обозрения месте и в обязательном порядке содержать:
а) перечень оказываемых услуг (выполняемых работ) и форм их оказания;
б) наименования стандартов, обязательным требованиям которых должны соответствовать оказываемые услуги (выполняемые работы);
в) сведения об обязательном подтверждении соответствия оказываемых услуг (выполняемых работ) установленным требованиям, в случае если такие услуги (работы) подлежат обязательному подтверждению соответствия (номер и срок действия документа, подтверждающего соответствие, орган, его выдавший);
г) цены на оказываемые услуги (выполняемые работы), а также цены на используемые при этом запасные части и материалы и сведения о порядке и форме оплаты;
д) гарантийные сроки, если они установлены;
е) сведения о сроках выполнения заказов;
ж) указание на конкретное лицо, которое будет оказывать услугу (выполнять работу) и информацию о нем, если это имеет значение исходя из характера услуги (работы).
5. Информация об обязательном подтверждении соответствия оказываемых услуг (выполняемых работ) обязательным требованиям, обеспечивающим их безопасность для жизни и здоровья потребителей, окружающей среды и предотвращение причинения вреда имуществу потребителей, предоставляется также в виде маркировки в установленном порядке знаком соответствия.
