Усик задней шайбы упорного подшипника должен войти в паз заднего торца крышки коренного подшипника.

На шпильки надевают шайбы, приворачивают гайки крепления первой крышки и равномерно их подтягивают. На резьбовую часть гаек предварительно наносят по 3 капли герметика «Унигерм-9».

Примечания.

1. Перед сборкой с гаек и шпилек необходимо удалить остатки ранее примененного герметика, обезжирить их бензином и просушить.

2. В случае вывертывания шпилек из блока их необходимо завертывать с использованием герметика, как указано выше.

После

каждой затяжки динамометрическим ключом гаек моментом 10–11 кгс?м, начиная с первой крышки, поворачивают коленчатый вал монтажкой, вращая маховик или храповик 12, который следует слегка наживить. Коленчатый вал должен свободно вращаться при небольшом усилии. Если усилие поворота большое, из постели вкладыша следует удалить тонкую прозрачную бумагу, заложенную ранее, снова повторить операцию крепления первой крышки.

Последующие крышки затягивают по одной по аналогии с первой, каждый раз поворачивая коленчатый вал монтажкой.

В случае отсутствия герметика стопорение гаек можно производить стопорной пластиной 24–1005301–01, отогнув ее усы на грани гаек.

Ключом с внутренним шестигранником «на 8», о котором говорилось выше, выворачиваем две гайки крепления корпуса держателя набивки у заднего конца коленчатого вала и вынимаем его.

В пазы держателя набивки помещаем две резиновые прокладки (флажки), а их боковую поверхность, выступающую из паза, смачиваем мыльным раствором. На верхнюю часть флажков наносим немного термостойкого герметика.

На держатель набивки снизу надеваем приспособление – пластину (рис. 23) и затягиваем его двумя гайками М8.

Устанавливаем держатель с пластиной на место и затягиваем гайки на пружинных шайбах через пазы приспособления, после чего снимаем его.

Затем снимаем храповик и надеваем на переднюю часть коленчатого вала на шпонке стальную упорную шайбу 6 (см. рис. 22) фаской во внутреннем отверстии в сторону передней шайбы упорного подшипника и напрессовываем до упора шестерню 7 коленчатого вала, совмещая метку «0», расположенную на зубе шестерни коленчатого вала, с «риской» у впадины зуба на текстолитовой (пластмассовой) шестерне распределительного вала.

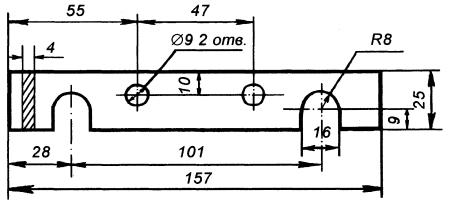

Рис. 23. Пластина упорная для установки резиновых прокладок.

Продольный люфт коленчатого вала должен быть в норме, и в этом надо убедиться (осевой зазор между торцом задней шайбы упорного подшипника и плоскостью бурта первой коренной шейки 0,125–0,325 мм). Проверка производится так: закладывают отвертку (монтажку) между первым кривошипом вала и передней стенкой блока и, пользуясь ею как рычагом, отжимают вал в сторону заднего конца двигателя, Щупом измеряют зазор. Величину зазора можно регулировать подбором передней шайбы упорного подшипника соответствующей толщины. Толщина передней шайбы варьируется в следующих пределах: 2,35–2,37; 2,37–2,40; 2,40–2,45 мм.

Вставляем маслоотражатель 8.

Вот теперь следует окончательно затянуть болты (см. рис. 22) с двумя пружинными шайбами упорного фланца 2 к блоку через отверстия пластмассовой шестерни распределительного вала.

Надеваем на шпильки блока паронитовую уплотнительную прокладку (ставить на герметизирующую пасту) и крышку распределительных

шестерен, предварительно заменив манжету новой 9 (см. рис. 22), запрессовав ее при помощи оправки (рис. 24).

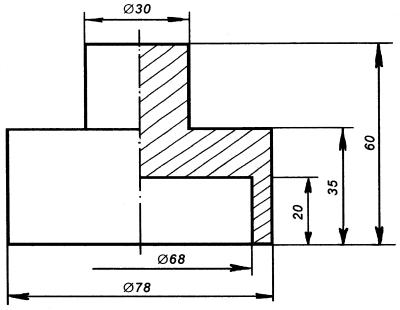

Рис. 24. Оправка для запрессовки манжеты в крышку распределительных шестерен.

Затем следует слегка навернуть гайки и болты крепления крышки, сцентрировать крышку по переднему концу коленчатого вала при помощи центрирующей оправки (рис. 25).

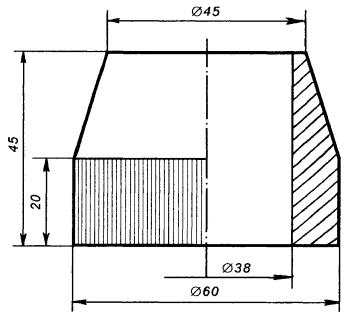

Рис. 25. Оправка для центральной передней манжеты коленчатого вала.

Выравнивание зазоров производится легкими ударами резинового молотка по крышке. После этого крышку окончательно закрепляют; удаляют центрирующую оправку и напрессовывают ступицу шкива 10 (см. рис. 22) со шкивом-демпфером коленчатого вала. В шпоночный паз вставляют резиновую пробку 13 и запрессовывают шпонку.

После этого в коленчатый вал следует завернуть храповик, предварительно надев на него зубчатую шайбу. Затянуть очень туго (ключом) храповик, заклинив при этом (монтажкой) коленчатый вал от вращения.

Теперь, проворачивая коленчатый вал за храповик, проверить, не задевает ли шкив-демпфер за крышку распределительных шестерен.

Полезная информация. На шкиве смонтировано специальное устройство – демпфер, служащий для гашения крутильных колебаний коленчатого вала, благодаря чему уменьшается шум и облегчаются условия работы шестерен привода распределительного вала. Демпфер состоит из чугунного диска 14 (см. рис. 22), напрессованного через эластичную (резиновую) прокладку 15 на цилиндрический выступ шкива коленчатого вала.

Осмотрите гильзы – отверстие под поршень, посадочную и наружную поверхности, буртик.

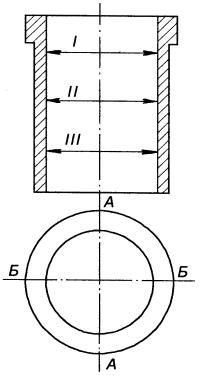

Рис. 26. Схема обмера допуска размерной группы.

С помощью индикаторного нутрометра замерьте диаметр отверстия в поясах I, II, III (рис. 26) и во взаимно перпендикулярных плоскостях АА и ББ. Пояс I располагают ниже выработки от верхнего поршневого кольца; II – по середине гильзы; III – на 20 мм выше нижнего обреза гильзы.

Таким образом определяют величину общего износа, и получают три значения овальности по окружности и два – конусности по длине гильзы:

Иобщ = Дн – Д,

где Иобщ – величина общего износа; Дн – наибольшее значение диаметра замеренных гильз (использовать величину с наибольшим износом); Д – диаметр гильзы наибольший (размер определен по таблице «Размерные группы гильз и поршней», стр. 167).

Отклонения формы отверстия гильзы должны располагаться в поле отверстия в гильзе.

Выпрессовку гильз следует производить с помощью простейшего самодельного съемника (рис. 27). После выемки гильз следует тщательно очистить от накипи и коррозии посадочные поверхности и поверхности уплотнения на гильзе и блоке.
