На шейке коленчатого вала под набивкой имеется маслосгонная резьба (винтовая линия-микрошнек) для отбрасывания масла из зоны уплотнения.
Задний уплотнитель коленчатого вала в блоке и держателе уплотнителя следует обжать оправкой (рис. 19), а острым ножом обрезать на блоке и держателе выступающие концы набивки. Срез должен быть ровным. Выступание набивки над плоскостью разъема 4–3 мм.
Чистим коленчатый вал, для чего выворачиваем все пробки грязеуловителей шатунных шеек и в масляных каналах и удаляем из них отложения, промывая раствором каустической соды, нагретым до 80 °C, и прочищаем полости и каналы металлическим ершиком; промываем керосином,
Проверяем состояние рабочих поверхностей коленчатого вала – забоины, надиры и прочие дефекты не допускаются.

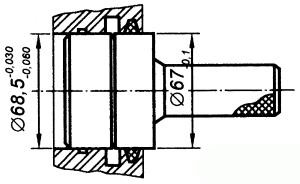

Рис. 19. Оправка для обжатия набивки заднего уплотнения коленчатого вала.
Шейки коленчатого вала в ходе эксплуатации двигателя изнашиваются неравномерно: по длине они принимают форму конуса, по окружности – форму овала. Наибольший износ шеек возникает со стороны коренных шеек, так как эти места постоянно нагружены инерционными силами. Шейки коленчатого вала измеряют в двух плоскостях 7 и 2 (рис. 20), разность которых дает конусность и в двух плоскостях АА и ББ, чем определяется их овальность. Конусность и овальность коренных и шатунных шеек не должна превышать 0,03 мм. Допустимый износ шатунных шеек коленчатого вала 0,05 мм и коренных 0,07 мм.

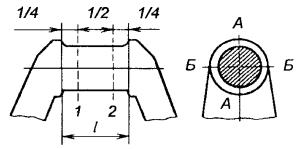

Рис. 20. Схема измерения шейки коленчатого вала: 1 и 2 – пояса измерения; АА и ББ – полости измерения.

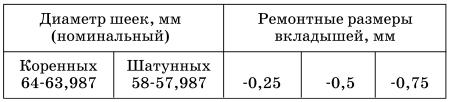

Кроме конусности и овальности коленчатый вал может иметь задиры. Незначительные задиры можно зачистить бруском карборунда мелкой зернистости. Если шейки имеют глубокие риски и задиры или конусность и овальность более 0,05 мм, коленчатый вал подлежит замене новым или шлифовке под ремонтный размер. Размеры шеек должны соответствовать данным, приведенным в табл. 1.
Закладываем в полость на заднем конце коленчатого вала шариковый подшипник (радиальный однорядный с двумя защитными шайбами 80203АС9 или 60203А с одной защитной шайбой, размеры 17х40х12). В полость подшипника 60203А закладываем 20 г смазки Литол-24.
Перед установкой маховика проверяем, нет ли незаметных повреждений на его рабочей поверхности. Глубокие кольцеобразные риски, задиры следует обработать плоским напильником. Обод маховика подлежит замене, если длина зубьев менее 7 мм. Если зубчатый венец маховика изношен мало, то зубья венца опиливают ровно напильником. Если зубья сильно изношены, надо сбить венец маховика, нагреть его до температуры 180–200 °C (во избежание отпуска зубьев маховика превышать указанную температуру не следует) и посадить на маховик с другой стороны. Торцы зубьев запилить на конус для облегчения захода шестерни стартера в зацепление.
На автомобилях устанавливают сцепления двух типов: с диафрагменной пружиной или с периферийным расположением пружин (пружинно-рычажное сцепление).
Одновременно плоским напильником шлифуется ведущий (нажимной) диск сцепления с периферийным расположением пружин. При уменьшении толщины диска и
Осмотрев рабочие поверхности трения нажимного диска диафрагменного сцепления и обратив внимание на глубокие риски, задиры, забоины с явными следами износа и перегрева, ослаблением заклепочных соединений деталей, нажимной диск не ремонтируют, а заменяют новым или заменяют диафрагменное сцепление целиком в сборе.
Затем к коленчатому валу приворачивают маховик, предварительно надев на болты стопорные пластины. Гайки крепления затянуть моментом 7,6–8,3 кгс?м; их следует законтрить, отогнув один из усов стопорной пластины на грань гайки.
Из дерева сделайте простое козловое приспособление с горизонтальными металлическими Призмами (рис. 21), и (в случае замены маховика или сцепления) произведите статическую балансировку коленчатого вала с маховиком и сцеплением. Дисбаланс (более тяжелая сторона повернется вниз) устраняют на пружинно-рычажном сцеплении высверливанием металла из маховика со стороны сцепления на радиусе 150 мм сверлом диаметром 10 мм на глубину не более 12 мм; расстояние между центрами отверстий – не менее 14 мм.

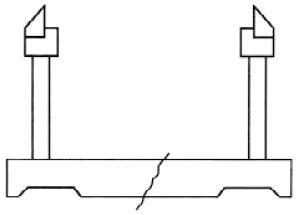

Рис. 21. Приспособление для статической балансировки коленчатого вала с маховиком и сцеплением.
Диафрагменное сцепление балансируется высверливанием во фланце кожуха на диаметре 273 мм отверстий диаметром 9 мм. Коленчатый вал с маховиком и сцеплением на призмах должен останавливаться после вращения в случайных положениях.
На первую коренную шейку коленчатого вала 16 (рис. 22) надевают заднюю шайбу упорного подшипника 2 антифрикционным слоем к щеке коленчатого вала (толщина шайбы номинальная 2,5–0,05 мм, первая ремонтная 2,6–0,05 мм).

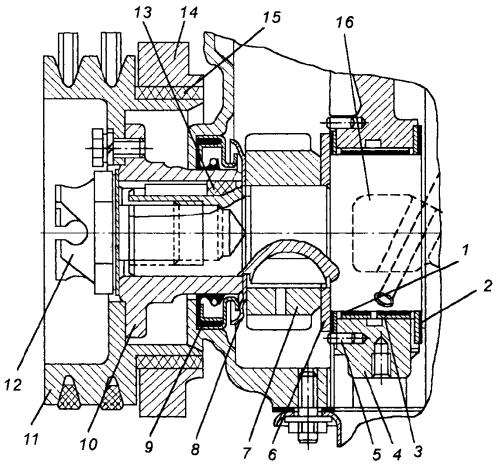

Рис. 22. Передняя часть коленчатого вала: 1 – передняя шайба упорного подшипника; 2 – задняя шайба упорного подшипника; 3 – вкладыш подшипника; 4 – крышка коренного подшипника; 5 – штифт; 6 – шайба упорная; 7 – шестерня; 8 – маслоотражатель; 9 – манжета; 10 – ступица; 11 – шкив; 12 – храповик; 13 – резиновая пробка; 14 – диск демпфера; 15 – резиновая прокладка; 16 – коленчатый вал.
Чистой тряпкой протирают вкладыши коренных подшипников и их постели, куда вкладывают вкладыши 3; чистым маслом для двигателя смазывают вкладыши коренных подшипников и шейки коленчатого вала, после чего вал укладывают в блок цилиндров (под постели вкладышей на блоке желательно подложить очень тонкую прозрачную бумагу).
Затем переднюю шайбу упорного подшипника 1 ставят антифрикционным слоем вперед (наружу) так, чтобы штифты 5, запрессованные в блок и переднюю крышку, входили в пазы шайбы. Толщина передней шайбы должна быть в пределах 2,35–2,45 мм.
При установке крышек коренных подшипников необходимо, чтобы метки (или цифры), обозначающие номер подшипника, были размещены с одной стороны и находились друг против друга. Посадить крышки 4 коренных подшипников на свои места можно легким постукиванием резинового молотка.
