Обзор ядерных аварий с возникновением СЦР (LA-13638)

Фролов В. В.

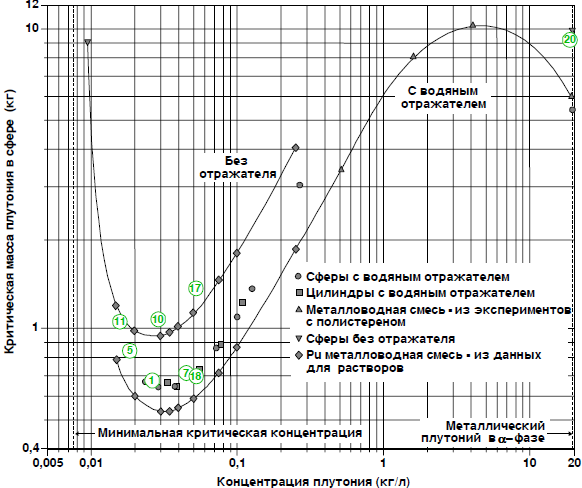

^{Рисунок 39. Критические массы гомогенных плутониевых сфер с водяным замедлителем. Точки между кривыми относятся к раствору Pu(NO3)4 с избыточным содержанием HNO3 с концентрацией 1 моль/л и содержанием 240Pu, равным 3,1 %, в системе с водяным отражателем. Аварии показаны кружками с номерами.}

_{Аварии с делящимся материалом, содержащим плутоний; цифры внутри кружка означают номер аварии.}

Выход числа делений

В таблице 10 приведены для 22 аварий оцененные значения

выделенной энергии делений. В настоящей редакции была сделана попытка распределить выход числа делений в пике по категориям так, чтобы они совпадали с описанными в предыдущих двух редакциях этого отчета и определениями, приведенными в приложении. Эти определения для удобства читателя повторены здесь.

Пик (мгновенный всплеск мощности): начальный импульс мощности при мгновенном резком увеличении мощности, ограниченный механизмом самогашения. См. мгновенное резкое увеличение мощности.

Мгновенное резкое увеличение мощности: резкое выделение ядерной энергии в результате мгновенной критической конфигурации делящегося материала. Обычно за резким пиком мощности следует плато, которое может прерываться меньшими пиками.

Из данных, полученных в экспериментах по резкому увеличению мощности в растворах, таких, как многие из экспериментов CRAC 5 и SILENE 4, ясно, что имеется плавный переход от резких выбросов мощности, при которых максимальная реактивность не достигает мгновенной критической реактивности, к таким выбросам мощности, при которых она слегка превышает мгновенную критическую реактивность. Не существует значительного различия между изменениями мощности во времени при двух резких выбросах мощности, один из которых происходит при максимальной реактивности 0,90 р, а другой — при максимальной реактивности 1,10 р. В обоих случаях обнаруживается начальный пик, за которым с интервалом приблизительно от 10 до 20 секунд следуют повторяющиеся пики меньшей энергии, в конце концов переходящие в квазиплато. Только тогда, когда максимальная реактивность достигает приблизительно 0,50 р или меньшего значения, традиционный пик не присутствует.

Другим результатом экспериментов CRAC 5 и SILENE 4, который можно сопоставить с перечисленными в таблице 10 значениями выхода числа делений при авариях, является удельный выход первого выброса мощности, т. е. пика мощности. В экспериментах, в которых максимальная реактивность достигала приблизительно 0,50 р или больших значений, удельный выход делений в пике составлял всегда примерно 1,0 X 10¹⁵ делений на литр, за исключением очень быстрых выбросов мощности, таких, в которых обратный период был много больше, чем 100 с-1. Для этих очень быстрых выбросов мощности были измерены значения удельного выхода числа делений вплоть до нескольких единиц на 1015 делений на литр. Значения выхода числа делений в пике при авариях, которые приводятся в таблице 10, согласуются со значениями удельного выхода, полученными в экспериментах CRAC 5 и SILENE 4, в которых ни одно значение не превышает нескольких единиц на 10¹⁵ делений на литр. Однако, описаны три случая, когда значения выхода в пике (аварии 4, 6 и 8) выпадают из этого правила и значительно ниже 10¹⁵ делений на литр. Это либо указывает на медленный выброс мощности, в котором пик в классическом смысле отсутствует, либо оценка величины выхода просто некорректна. Поскольку нет никакого неопровержимого свидетельства в пользу той или другой интерпретации, эти элементы таблицы были оставлены такими, какими они были представлены в предыдущих редакциях.

Почти в половине случаев аварий, перечисленных в таблице 10, не имелось никакого резкого пика мощности. Это следует интерпретировать как указание на медленный выброс мощности, т. е. такой выброс, когда интервалы времени между пиками мощности составляют минуты или более, а следовательно, обратный период равен 10 мс-1 или менее. Заметим, что авария 20 была в металлической системе. Хотя не существует никаких экспериментов с металлическим плутонием, дающих основу для сравнения, в двух авариях с возникновением СЦР в эксперименте с металлическим плутонием в Лос-Аламосе (1945 и 1946 годы) были подобные же значения удельного выхода в пике.

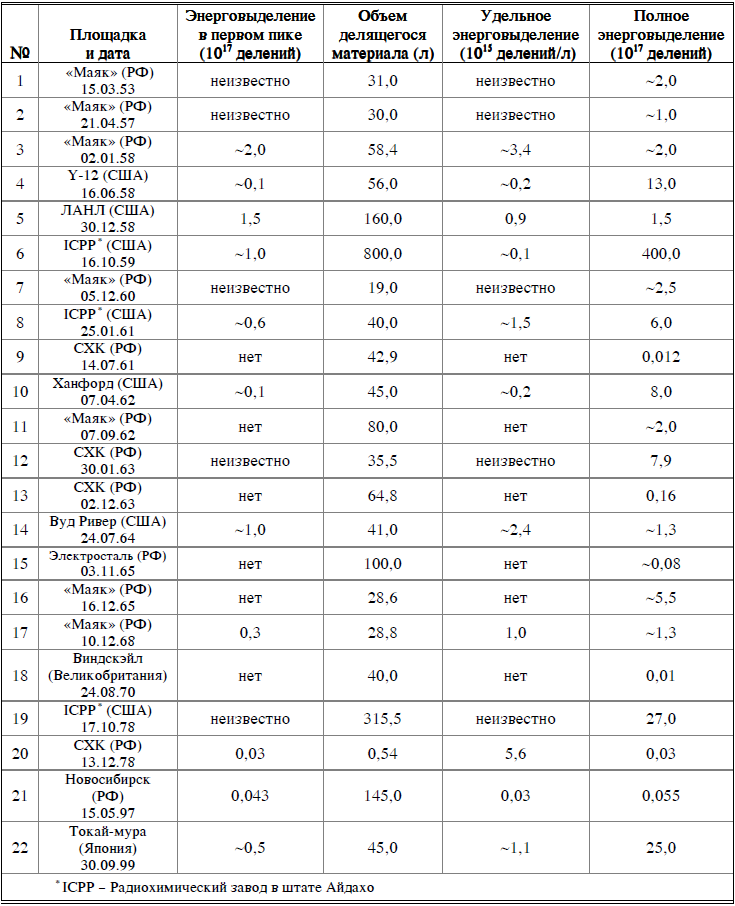

^{Таблица 10. Энерговыделение при аварии}

C. Результаты наблюдений и уроки, извлеченные из производственных аварий с возникновением СЦР

На сегодняшний день имеются описания 22 аварий, которые произошли при технологических операциях обработки делящихся материалов. Из этих аварий были извлечены существенные

и зачастую болезненные уроки. Эти уроки связаны со следующими проектными, управленческими и рабочими атрибутами: общение между работниками; процедуры; учет и накопление делящегося материала; геометрия и объем резервуаров; знания оператора; заново проведенные или единственные в своем роде операции; неправильное функционирование оборудования и неожиданное перемещение растворов. Этот обзор также показал реальные размеры и размах последствий аварий и ценность аварийной сигнализации о возникновении критичности. Существуют и другие существенные факторы, влияющие на риск возникновения аварий, хотя они и не всегда легко выявляются или подчеркиваются при их расследовании. Эти другие факторы включают: (1) осведомленность высшего руководства и его участие в решении вопросов безопасности в целом и, в частности, ядерной безопасности; (2) знания персонала регулирующих органов и его участие в решении вопросов безопасности; (3) национальные и международные согласованные нормы и правила, которые являются как корпоративными, так и правительственными.

Важно отметить, что не было таких аварий, которые были бы вызваны лишь единственной ошибкой. Иначе говоря, для каждой из 22 аварий всегда имелось много причин. Заслуживает внимания также и то, что отказ оборудования или его неправильное функционирование было при всех авариях фактором либо незначительным, либо не вносящим вообще никакого вклада.

Тот факт, что из прошлых аварий с возникновением критичности уроки действительно извлекались, становится ясным из временной гистограммы, показанной на рисунке 1. Нет никаких сообщений о какой-либо аварии за все почти первое десятилетие работы со значительными [2] количествами делящихся материалов. Это, вероятно, связано с относительно малым масштабом отдельных операций и относительно малым общим количеством делящегося материала (почти исключительно состоявшего из плутония и обогащенного урана), который тогда имелся.

2

Термин «значительный» в том смысле, в котором он используется здесь, относится к обладанию делящимся материалом в количестве, достаточном для поддержания цепной реакции. Реальное количество материала, обрабатываемого в течение первого десятилетия, было намного меньшим, чем во время последующих десятилетий.

Однако, между концом 1950-х годов и серединой 1960-х как в России, так и в США происходила примерно одна авария в год. В течение этого времени было очень большое увеличение производства делящихся материалов и масштаба операций на обрабатывающих предприятиях. С середины 1960-х годов частота аварий упала почти в 10 раз и свелась примерно к одной аварии за десять лет. Это падение можно приписать нескольким факторам. Во-первых, из первых аварий были извлечены важные уроки, такие, как необходимость избегать опасной геометрии резервуаров. Во-вторых, значительно возросло внимание, уделяемое руководством вопросам ядерной безопасности, в частности, появились сотрудники, специально предназначенные контролировать опасность возникновения СЦР. Эти аварии также подсказали тем, кто нес ответственность за работу и критичность, начать документировать данные о критических массах и о хорошей рабочей практике. Первые собрания данных начали появляться в конце пятидесятых годов, а первые национальные стандарты в середине шестидесятых.

Добытые при анализе всех технологических аварий сведения можно подытожить, разделив их на две категории: результаты наблюдений и извлеченные уроки. Первые представляют собой просто описания фактических событий, происшедших за это время. Вторые же представляют собой конкретные выводы из фактов, которые можно использовать в руководстве по усилению безопасности будущих технологических операций. Обе категории обсуждаются в следующих разделах.

Результаты наблюдений

Фактические выводы из 22 описанных технологических аварий с некоторыми уточнениями, чтобы их можно было применить к извлеченным урокам, состоят в следующем.

• Частота аварий выросла от нуля в первом десятилетии работы со значительными количествами делящихся материалов до максимума, равного приблизительно одной аварии в год, как в РФ, так и в США, в течение ряда лет до и после 1960 г. Частота аварий затем заметно упала, примерно до одной аварии в десять лет, и осталась, по-видимому, на этом уровне. Было предположено, что во втором десятилетии происходило значительное увеличение как производства делящегося материала, так и масштаба работ на технологических предприятиях, без соответствующего усиления внимания к критической безопасности. Уроки, извлеченные из этих первых аварий, безусловно, внесли свой вклад в улучшение дальнейших показателей.
