Обзор ядерных аварий с возникновением СЦР (LA-13638)

Фролов В. В.

Плутониевая активная зона с отражателем из бериллия; один человек погиб, семь человек получили значительные дозы облучения.

Обе аварии произошли с одной и той же активной зоной и были похожи во многих отношениях. Активная зона состояла из двух полусфер плутония в дельта-фазе, покрытых 1,25 мм никеля. Общая масса активной зоны составляла 6,2 кг, плотность плутония составляла около 15,7 г/см³.

В первом случае критическая сборка собиралась вручную: вокруг плутониевой активной зоны укладывались блоки из карбида вольфрама весом 4,4 кг каждый. На рисунке 41 воссоздана конфигурация сборки в тот момент, когда была уложена половина вольфрамовых блоков [3] . Экспериментатор без помощника собирался установить последний блок в сборку, заканчивая монтаж отражателя весом 236 кг, когда по показаниям находящихся вблизи нейтронных счетчиков он заметил, что установка этого блока приведет сборку

в состояние критичности. Он отдернул руку, но блок выскользнул и упал в центр сборки. Добавочного отражения нейтронов оказалось достаточно для того, чтобы система перешла в надкритическое состояние. Возник всплеск мощности. Экспериментатор быстро убрал последний блок и начал разбирать сборку. Он получил 510 бэр в результате интегрального энерговыделения, составившего 10¹⁶ делений. Через 28 дней он умер.

3

В архивах Лос-Аламосской национальной лаборатории хранятся некоторые данные и комментарии по поводу эксперимента 2 октября 1945 г., проведенного с целью определения доз радиации, полученных в результате аварии 21 августа 1945 г. Энерговыход при эксперименте составил около 6 х 10¹⁵ делений, однако критичность на мгновенных нейтронах не была достигнута. Максимальная реактивность системы во время эксперимента была примерно на 60 центов выше значения, соответствующего критичности на запаздывающих нейтронах.

Часовой, охранявший здание, но не участвовавший в экспериментах, получил дозу радиации, составившую около 50 бэр. Никелевая оболочка, которой была покрыта плутониевая активная зона, не была повреждена.

Во втором случае нескольким специалистам демонстрировался способ монтажа металлических критических сборок. Система состояла из такой же плутониевой сферы, но на сей раз с бериллиевым отражателем. Последней операцией являлась установка верхней полусферической бериллиевой оболочки. Ее медленно опускали на место, так что один край касался нижней бериллиевой полусферы, а другой, диаметрально противоположный, конец удерживался в приподнятом состоянии отверткой (рис. 42). Человек, проводивший демонстрацию, придерживал верхнюю полусферу, просунув большой палец левой руки в отверстие в верхней ее части.

Энерговыход в результате всплеска мощности составил 3 х 10¹⁵ делений. Механического разрушения никелевой оболочки и в этом случае не наблюдалось. Восемь человек, находившихся в комнате, получили дозы, составившие 2100, 360, 250, 160, 110, 65, 47 и 37 бэр. Человек, проводивший демонстрацию, умер через 9 дней.

На рисунке 43 показаны результаты расчета мощности энерговыделения в сфере как функции времени для нескольких значений избыточной реактивности. На рисунке 44 для тех же значений избыточной реактивности приведены соответствующие значения интегрального энерговыделения в зависимости от времени. Эти данные можно применять к обеим описываемым авариям, так как разный материал отражателя очень мало сказывается на кинетике цепной реакции. Если в случае первой аварии избыточная реактивность не превышала 15 центов, то вся конструкция должна была удерживаться в собранном виде в течение нескольких секунд, что вполне соответствует реальной картине событий. Во втором случае экспериментатор был лучше подготовлен к тому, чтобы быстро разобрать конструкцию. Считается, что это удалось сделать за доли секунды, возможно, меньше чем за полсекунды. Тогда известные параметры процесса можно объяснить, если положить избыточную реактивность равной 10 центам.

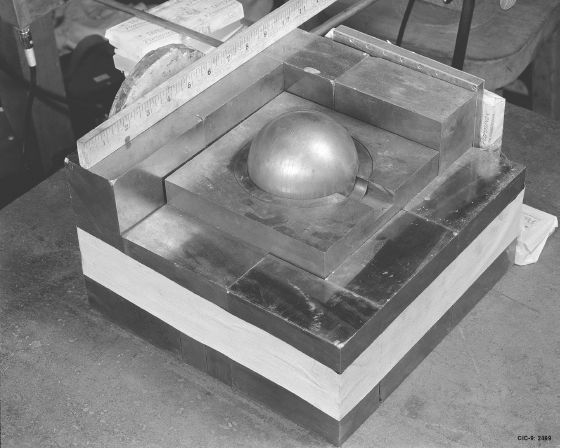

^{Рисунок 41. Сфера из плутония с частичным отражателем из карбида вольфрама.}

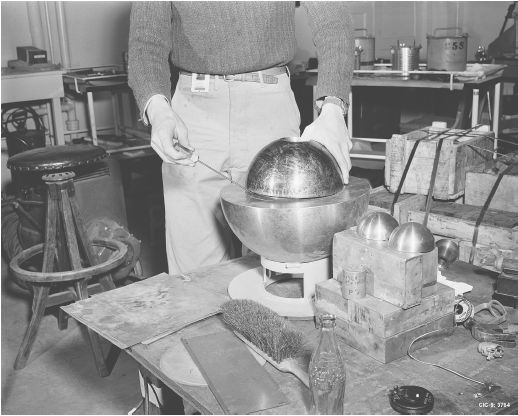

^{Рисунок 42. Конфигурация отражателя из бериллиевых оболочек до аварии, произошедшей 21 мая 1945 года.}

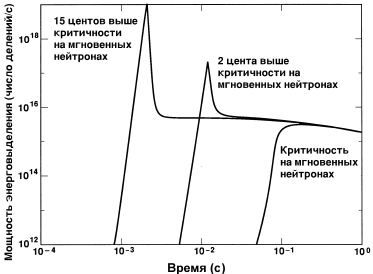

^{Рисунок 43. Расчетные значения мощности энерговыделения для плутониевой сферы массой 6,2 кг.}

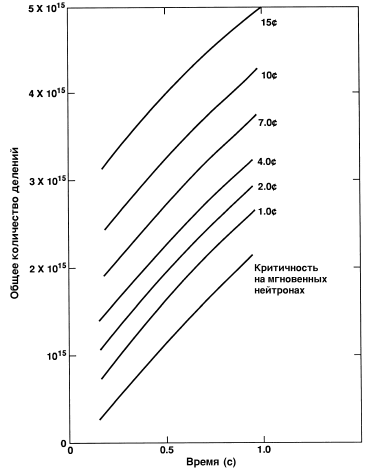

^{Рисунок 44. Расчетные значения энерговыхода для плутониевой сферы массой 6,2 кг.}

3. Лос-Аламосская национальная лаборатория, 1 февраля 1951 г. ^{38, 42, 44, 45}

Эксперимент по взаимодействию; две большие массы урана (93,5 %) в воде; многократные всплески мощности; незначительные дозы облучения.

В 1949 году была создана установка для изучения размножающих свойств

сборки из металла в воде. Установка имела две системы аварийной защиты. Первая, с быстрым срабатыванием, состояла из пневматического цилиндра, поднимавшего из воды изделие; вторая, более медленная, опустошала бак. Впоследствии установка была оборудована подвижной консолью, предназначенной для определения критических расстояний между двумя взаимодействующими частями, и была добавлена дополнительная система аварийной защиты в виде падающей кадмиевой пластины (рис. 45).

К всплеску мощности привел эксперимент по измерению критического расстояния между двумя частями сборки из обогащенного урана (с обогащением 93,5 %), помещенными в воду. Одна часть представляла собой сплошной цилиндр массой 24,4 кг, а вторая — полый цилиндр массой 38,5 кг. Наружная поверхность сплошного цилиндра и внутренняя поверхность полого цилиндра были облицованы листовым кадмием с толщиной слоя, равной 2,54 мм. Полый цилиндр был заполнен парафином.

По завершении эксперимента по определению критического расстояния (при коэффициенте умножения, равном 65,5) сборка была заглушена. Начался слив воды, была сброшена кадмиевая пластина, происходил подъем сплошного цилиндра (слева на рисунке 45). В этот момент произошел всплеск мощности (позже было определено, что выход составил 10¹⁷ делений), о чем свидетельствовали захлебнувшиеся нейтронные счетчики и появление облака пара над поверхностью воды, которое было видно на телеэкране.

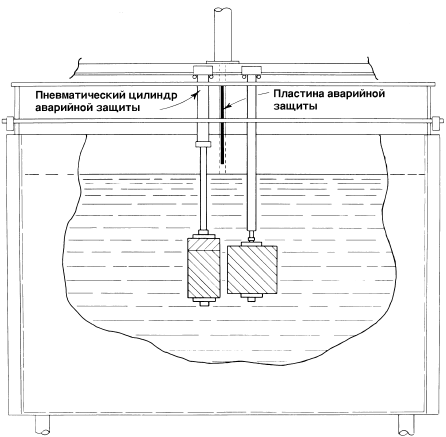

^{Рисунок 45. Установка, использовавшаяся в Лос-Аламосской национальной лаборатории при измерении критических расстояний между взаимодействующими частями сборки.}

Последующее воспроизведение событий показало, что первой сработала пневматическая система аварийной защиты (подъемник для извлечения из воды), что вызвало осложнения двух типов. Во-первых, максимальная реактивность системы имела место при слегка поднятом положении левого цилиндра относительно его нижнего состояния. Эта реактивность реализовалась в процессе подъема сплошного цилиндра (в момент всплеска мощности). Во-вторых, быстрый подъем из воды вызвал возникновение гидродинамических сил, под действием которых цилиндры приблизились друг к другу. Комбинация этих двух факторов оказалась достаточной для того, чтобы сборка перешла в критическое состояние на мгновенных нейтронах, причем реактивность поддерживалась бы в этом случае, по крайней мере, на том же уровне в течение 0,2 с, если бы не произошел всплеск мощности. По оценкам, энерговыход в первом пике составил 6 х 10¹⁵ делений. Возможно, что за первым пиком последовали один или несколько всплесков мощности при движении блока в области реализации мгновенной критичности, поскольку основным механизмом гашения цепной реакции было кипение.

При этой аварии с полным энерговыделением 10¹⁷ делений персонал не был облучен, не произошло загрязнения экспериментальной установки. Повреждение урановых блоков выразилось в небольшом коррозионном отслаивании и вздутии за счет образования оксида урана. Работы на экспериментальной установке были возобновлены уже через два дня.

4. Лос-Аламосская национальная лаборатория, 18 апреля 1952 г. ^{38, 42, 44, 46}

«Джемайма» — цилиндрическая сборка из металлического урана (93 %) без отражателя; ход энерговыделения неизвестен; незначительные дозы облучения.

Система, в которой произошел разгон мощности, представляла собой цилиндрическую сборку из металлического урана с обогащением, равным 93 %, составленную из нескольких пластин диаметром 26,7 см и толщиной 0,8 см.

Полная сборка состояла из двух частей, причем нижняя часть была собрана из шести пластин, а верхняя собиралась сначала из трех, а потом из четырех пластин.

График обратного умножения в зависимости от числа пластин, или общего количества урана в системе, явно указывает на то, что систему не следовало делать из 11 пластин. Тем не менее, такую систему попытались собрать после того, как два человека независимо сделали одну и ту же ошибку в расчетах. В нарушение правил эксплуатации данные не были представлены в виде графика. Энерговыделение в пике составило 1,5 х 10¹⁶ делений.

Без воспроизведения условий эксперимента невозможно установить, как изменялась мощность, выделяемая в массе урана, равной 92,4 кг. В тот момент, когда система была близка к критичности на мгновенных нейтронах, нижняя часть сборки двигалась по инерции вверх, и ввод реактивности, наверное, не превышал 2 или 3 р/с. Такая скорость ввода реактивности может дать пик в 10¹⁵ делений. После этого мощность стабилизировалась на уровне около 10¹⁷ делений/с, что было как раз достаточно для компенсации введенной реактивности. Большая часть из 1,5 х 10¹⁶ делений должна была произойти на этом плато. Мощность упала практически до нуля, когда автоматическая система аварийной защиты развела в стороны две массы металла.
