Вследствие наличия толстой защиты никто из персонала не получил более 0,9 бэр. Из цилиндра выплеснулось несколько десятков кубических сантиметров раствора. Через три дня на установке возобновились эксперименты.

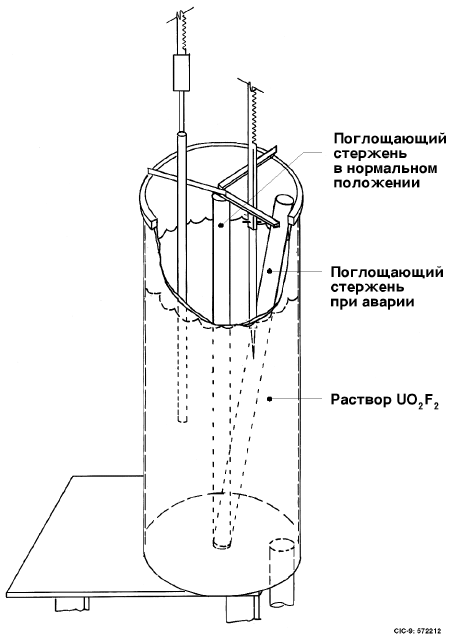

^{Рисунок 40. Схема сборки с урановым раствором в Окриджской национальной лаборатории с указанием нормального и смещенного положений центрального поглощающего цилиндра.}

4. Окриджская национальная лаборатория, 1 февраля 1956 г. ^41,42

Сборка

с раствором урана; падающий лист кадмия создал волну; единичный всплеск мощности; незначительные дозы облучения.

В ходе данного эксперимента изучались параметры реактора путем измерения периодов разгона реактора. Система представляла собой цилиндрический бак диаметром 76 см, заполненный до уровня 130 мм 58,9 литрами водного раствора UO₂F₂, содержащего 27,7 кг ²³⁵U. Раствор подавался из емкости для хранения в экспериментальный реактор посредством создания избыточного давления воздуха в емкости для хранения. Расход раствора регулировался с пульта управления клапаном на трубопроводе диаметром 1/2 дюйма. Когда переключатель находился в положении «заливка раствора», клапан был открыт и давление подавалось в систему; когда переключатель находился в положении «слив», клапан также был открыт, но подкачка воздуха прекращалась, а давление в емкостях для хранения стравливалось до атмосферного. Когда переключатель находился в промежуточном, «нейтральном», положении, клапан закрывался и стравливалось давление в емкостях для хранения.

К этому моменту объем раствора был примерно на 100 миллилитров меньше критического. После добавления порции раствора период разгона быстро сократился до 30 с и, как казалось, стабилизировался на этом уровне. Вскоре после этого переключатель подачи раствора (топлива) перевели в положение «слив». Порог срабатывания автоматики был установлен на величину периода разгона в 10 секунд. Периодомер показал быстрое уменьшение периода разгона, и произошло почти мгновенное срабатывание системы аварийной защиты по сигналам оператора и автоматики. Сразу же после этого произошел всплеск мощности. Энерговыделение составило 1,6 х 10¹⁷ делений, и в данном случае значительный объем раствора был с силой выброшен из емкости.

Последовавшие за аварией проверки показали, что, если продолжительность времени, в течение которого стравливалось рабочее давление, была недостаточной, раствор мог продолжать поступать в реактор в течение нескольких секунд после того, как переключатель подачи топлива устанавливался в положение «слив». Такая добавка раствора может объяснить сокращение периода разгона, в результате которого сработала аварийная защита, однако при этом не могла быть добавлена реактивность, достаточная для объяснения наблюдавшегося всплеска мощности.

Реактивность таких неглубоких (плоских) сборок большого диаметра очень чувствительна к уровню раствора в установке и мало чувствительна к изменению диаметра. Для рассматриваемой системы разница между состояниями критичности на запаздывающих и мгновенных нейтронах определялась разницей в уровнях раствора, составлявшей всего 1 мм. При уменьшении эффективного диаметра до 50 см для сохранения состояния критичности на запаздывающих нейтронах высота должна была увеличиться только на 12 мм. Предполагается, что падающий в раствор кадмиевый лист, слегка деформированный в нижней части, вызвал возникновение волн в жидкости, в результате сложения которых по крайней мере один раз должна была образоваться конфигурация с критичностью на мгновенных нейтронах.

В данном случае анализ был направлен на определение величины скорости ввода реактивности, которая могла вызвать пик мощности с соответствующим энерговыделением. Результаты анализа сравнивались с известными

фактами с целью выявления противоречий. В результате анализа оказалось, что скорость ввода реактивности, равная 94 р/с, достаточна для образования пика длительностью 8 миллисекунд с соответствующим энерговыходом. Максимальная избыточная реактивность на 2 р превышала уровень критичности на мгновенных нейтронах, а газовыделение могло быть в 12 раз больше, чем во время аварии 26 мая 1954 года в Окриджской лаборатории (см. аварию 3 в разделе А части II), что объясняет выброс раствора. Механизм возникновения газовыделения в виде сливающихся микропузырьков (образующихся вследствие диссоциации молекул воды продуктами деления) обсуждается в части III «Самоподдерживающаяся цепная реакция и механизмы гашения».

Для очистки от выплеснувшегося раствора потребовалась трудоемкая химическая дезактивация помещения, где располагалась сборка. Деформация дна цилиндра свидетельствовала о небольшом механическом повреждении. Максимальная доза не превысила 0,6 бэр.

5. Окриджская национальная лаборатория, 30 января 1968 г. ⁴³

Сфера с раствором урана-233; введение реактивности вследствие движения воздушных пузырьков; единичный всплеск мощности; незначительные дозы облучения.

Проводились штатные критические эксперименты по определению критической концентрации водного раствора уранилнитрата в тонкой алюминиевой сфере (объем 5,84 литра) с толстым водяным отражателем. Уран содержал 97,6 % урана-233 при концентрации 167 г/л. Плотность раствора составляла 1,23 г/см³.

Тонкая регулировка уровня раствора в сфере осуществлялась вертикальным перемещением цилиндра диаметром 55 мм. Регулирующий цилиндр был соединен со сферой гибкой прозрачной трубкой диаметром 13 мм. Система достигла критичности, и проводились измерения при изменении реактивности. Опускание регулирующего цилиндра не привело к ожидаемому снижению реактивности. В трубке, соединяющей регулирующий цилиндр и сферу, был виден воздушный пузырек. При попытке удалить пузырек в емкость, откуда осуществлялась подача раствора, в хранилище слился раствор в количестве, достаточном для того, чтобы система стала подкритической. Затем регулирующий цилиндр поочередно поднимался и опускался для того, чтобы сдвинуть пузырек. Движение было повторено как минимум два раза. В то время, когда никакого регулирования вообще не проводилось, произошло быстрое возрастание реактивности, сработали все механизмы аварийной защиты, сработала аварийная сигнализация.

Предполагается, что движение воздушного пузырька привело к вытеснению в сферу раствора в количестве, достаточном для того, чтобы перевести систему из состояния подкритичности в критическое состояние на мгновенных нейтронах. Впоследствии было определено, что энерговыделение при всплеске мощности составило 1,1 х 10¹⁶ делений. Приблизительно 90 миллилитров раствора выплеснулось из сферы в водяной отражатель, на пол и оборудование. Была оперативно проведена дезактивация.

Впоследствии возникновение воздушных пузырьков было исключено в результате простой модификации экспериментальной установки.

В. Металлические сборки с отражателями и без отражателей

1. Лос-Аламосская национальная лаборатория, 21 августа 1945 г. ³⁸

Плутониевая активная зона с отражателем из карбида вольфрама; единичный всплеск мощности; один человек погиб, один человек получил значительную дозу облучения.

2. Лос-Аламосская национальная лаборатория, 21 мая 1946 г. ³⁸
