Описание автоматического пистолета "Т. К."
Шрифт:

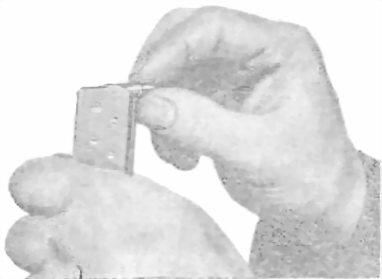

Рис. 9

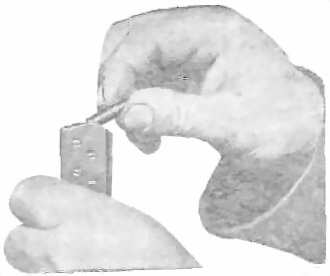

Рис. 10

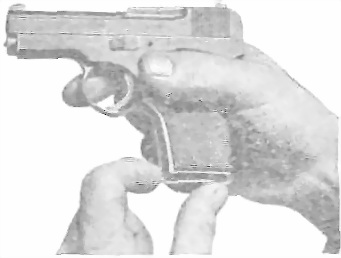

Вкладывание магазина в рукоятку пистолета
Взяв пистолет правой рукой за рукоятку, вложить в нее магазин закругленной стороной вперед и вдвигать его до тех пор, пока головка защелки заскочит под дно магазина.
Заряжание

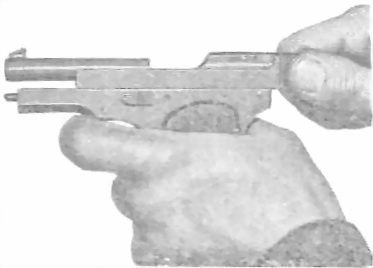

Чтобы зарядить пистолет, надо взять его в левую руку, как показано на рисунке (11), после чего оттянуть кожух-затвор, обжимая большим и указательным пальцами правой руки заднюю насеченную часть кожуха-затвора. Оттягивать кожух-затвор назад следует быстро и до отказа, после чего кожух-затвор надо отпустить. Тогда он под давлением возвратной пружины пойдет вперед, захватит из магазина очередной патрон и дошлет его в патронник ствола. После этого пистолет готов к выстрелу, который может быть произведен нажатием на спусковой крючок.
Рис. 11
Работа стрелка при стрельбе сводится только к первому заряжению, как выше описано, и к нажатию и освобождению спускового крючка после каждого выстрела, остальные же действия будут производиться автоматически.
Если не имеется в виду немедленно стрелять из заряженного пистолета, то, для устранения опасности в обращении с ним, необходимо предохранитель установить на предохранительный взвод, т. е. повернуть насеченную головку предохранителя на 180 градусов назад (см. обращение с предохранителем рис. 5). При такой установке предохранителя пистолет может быть и со взведенным ударником.
В случае желания иметь в пистолете вместо 8, 9 патронов, следует, после постановки предохранителя насечкой назад, т. е. в сторону стрелка, вынуть магазин, в котором осталось только семь патронов и, введя в него еще один патрон, вновь вставить в рукоятку. Таким образом, в распоряжении стрелка будут в пистолете всего 9 патронов: 8 в магазине и 1 в патроннике.

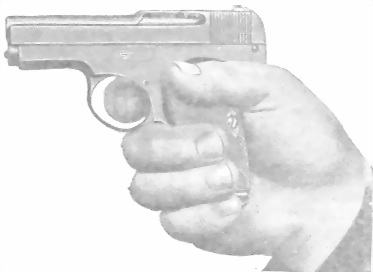

Для того, чтобы стрельба была меткой, пистолет необходимо держать правильно. Для этого следует охватить рукоятку пистолета всеми пальцами правой руки (рис. 12), за исключением указательного пальца, который накладывается на спусковой крючок первым суставом, т. е. указательный палец правой руки накладывается на спусковой крючок так, чтобы первый сустав его лежал на спуске средней своей частью, или в крайнем случае (при большей длине пальцев) часть спускового крючка помещалась на второй фаланге (часть пальца между 1 и 2 суставами).
Рис. 12
Нажимать на спусковой крючок концом пальца или вторым суставом ни в коем случае не следует. Большой палец, находясь при этом по левую сторону рукоятки пистолета, должен быть направлен вперед, параллельно направлению ствола. Правильный спуск курка является самым важным действием в производстве меткого выстрела, и если стрелок при точном соблюдении правил держания пистолета будет спускать неправильно курок, то он даст неизбежные промахи.
Спуск курка при стрельбе из пистолета производится следующим образом: когда стреляющий начал прицеливаться, т. е. взял ровную мушку в прорези прицела и навел на цель, сейчас же следует затаить дыхание и в то же время плавно и ровно, т. е. не ускоряя и не замедляя, начинать нажимать указательным пальцем на спусковой крючок
При несоблюдении этих правил стрельбы попадания в цель могут быть только случайными.
При стрельбе на скорость, не исключая и стрельбы по боевой цели, спуск курка производится точно таким же образом, но только все действия соответственно протекают в более короткий промежуток времени.
1. Поставить предохранитель на предохранительный взвод. Если насеченная головка предохранителя была обращена вперед, то необходимо ее повернуть на 180 назад (см. рис. 5).
2. Вынуть магазин (прием указан вначале — обращение с пистолетом рис. 8).
3. Охватить рукоятку всеми пальцами правой руки, левой рукой оттянуть назад кожух-затвор, чтобы выбросить патрон, находящийся в патроннике.
4. Оттянуть кожух-затвор назад, осмотреть патронник и, убедившись, что в нем не имеется патрона, отпустить кожух-затвор и спустить курок.
5. Вставить магазин в рукоятку пистолета.
Для каждого пистолета существует два рода разборки: неполная, т. е. частичная разборка, необходимая для чистки, смазки и поддержания пистолета в исправности и полная разборка, необходимая, для исправления или замены какой-либо неисправной части пистолета.
Неполная — частичная разборка очень проста. Для этого следует:
1. Вынуть магазин. (Прием указан в начале описания "обращение с пистолетом" рис. 8).
2. Оттянуть кожух-затвор до отказа и закрепить его в крайнем заднем положении (рис. 13).
Рис. 13
Для этого следует, держа пистолет в левой руке так, чтобы его дульная часть была обращена вправо, правой рукой охватить кожух-затвор и оттянуть его в крайнее заднее положение, а большим пальцем левой руки ввести останов в полукруглый вырез, который находится с правой стороны кожуха-затвора (рис. 13).
3. Отделить ствол от рамки.
Для этого следует:
а) опустить предохранитель насечкой вниз;

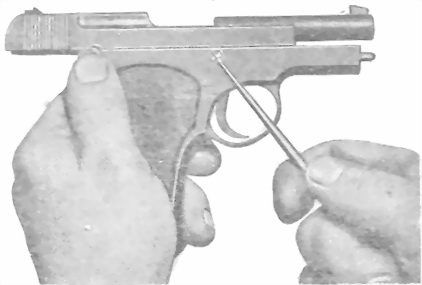

б) удерживая останов кожуха-затвора большим пальцем левой руки, медным шомполом или деревянной выколоткой вытолкнуть ось предохранителя из рамки (рис. 14);
в) захватить ствол около мушки, подать его назад до отказа и вынуть ствол кверху (рис. 15).
Рис. 14
Рис. 15
4. Отделить кожух-затвор от рамки.
Взять пистолет в левую руку, правой рукой захватить кожух-затвор за его насеченную часть и, подав его назад, плавно отпустить вперед до совпадения заднего обреза кожуха-затвора с задним обрезом рамки; удерживая кожух-затвор в таком положении, указательным пальцем левой руки нажать на спусковой крючок и спустить ударник (рис. 16).
Затем, удерживая останов кожуха-затвора, большим пальцем левой руки отпустить кожух-затвор вперед и снять его с рамки, в то же время постепенно освобождать останов, иначе под давлением пружины он выскочит и может утеряться (рис. 17).
