Описание автоматического пистолета "Т. К."
Шрифт:
Рис. 16
После этого вынуть из рамки останов с его пружиной, возвратную пружину с ее стержнем, а из затвора вынуть стержень, пружину ударника и ударник.
Рис. 17
Этим заканчивается неполная разборка пистолета.
Указанная разборка вполне достаточна, чтобы вычистить канал, ствол, затвор и механизм пистолета.
После
ПРИМЕЧАНИЕ. Правила чистки, смазки и сбережения — см. после описания полной разборки и сборки пистолета.
Рис. 18
1. Собрать части, помещающиеся в канале ствола: ударник, пружину ударника и ее стержень и вложить их в канал затвора (рис. 18).
Рис. 19

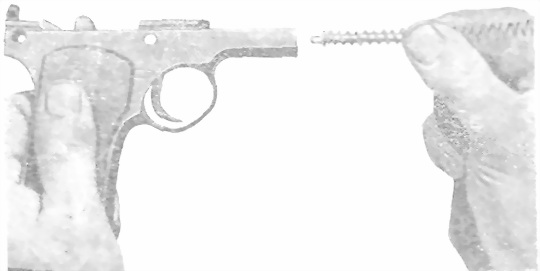

2. Одеть возвратную пружину на стержень и вложить их в гнездо рамки так, чтобы сосок с венчиком стержня были направлены к задней части рамки (рис. 19).

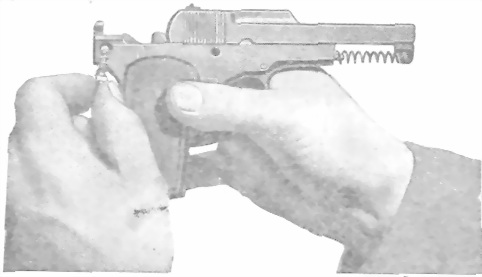

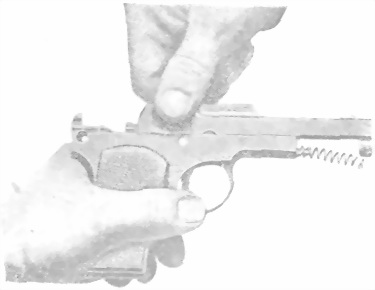

3. Держа пистолет в левой руке на рукоятку, правой рукой надвинуть кожух-затвор на рамку так, чтобы продольные ребра кожуха-затвора вошли в продольные пазы рамки и подать его назад до выступов спусковой тяги (рис. 20), затем направить передний конец возвратной пружины в гнездо кольцевого выступа кожуха-затвора (рис. 21).
Рис. 20
4. Взяв пистолет в правую руку, левой рукой вставить останов кожуха-затвора в рамку пистолета (рис. 22).
5. После этого надо совместить продольный паз останова с продольным пазом рамки и удерживая останов большим пальцем правой руки подать кожух-затвор назад до отказа, затем, надавив большим пальцем левой руки на останов, ввести его в полукруглый вырез кожуха-затвора (кожух-затвор будет в крайнем заднем положении) (рис. 23).
Рис. 21

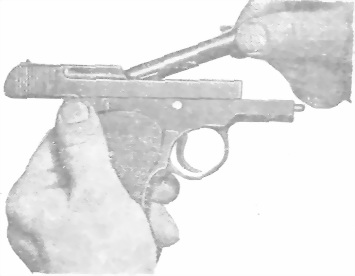

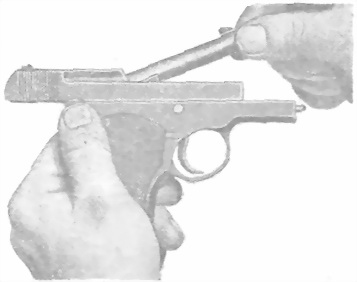

6. Вставить ствол в переднюю часть кожуха-затвора (рис. 24) подать его вперед до отказа.
7. Взять пистолет левой рукой за рукоятку, правой рукой оттянуть кожух-затвор немного назад и отпустить его вперед (прием см. на рис. 11).
Рис. 22

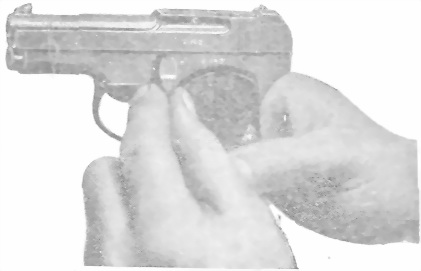

8. С левой стороны в рамку вставить предохранитель; для этого вставить ось предохранителя с левой стороны в гнездо рамки так, чтобы насеченная головка его была обращена вниз (рис. 25), после этого сильным нажатием вдавить ось предохранителя в рамку и повернуть насечкой вперед до отказа (рис. 6).
Рис. 23
Рис. 24
9. Вставить магазин в рукоятку (прием указан в описании — вкладывание магазина в рукоятку пистолета).
Рис. 25
После
Как уже было сказано, полная разборка пистолета производится в исключительных случаях. Она начинается неполной разборкой, после которой приступают уже к детальной разборке той части, где в этом встречается необходимость.
Для полной разборки пистолета сперва производят половинную разборку, как это указано выше (см. разборку пистолета для чистки и смазки пистолета), а после этого разборку производят следующим образом:
Отделить деревянные щечки пистолета. Для этого сперва отвинчивают винты, которыми держатся щечки, после чего щечки легко отделяются.
Рис. 26
Вынуть защелку магазина.
Для этого:

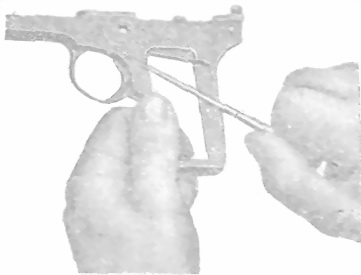

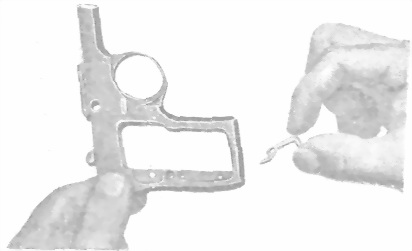

а) медной (деревянной) выколоткой вытолкнуть шпильку защелки (рис. 26);
б) вынуть защелку магазина (рис. 27).
Рис. 27
Рис. 28
Вынуть одноперую и двуперую пружины.
Для этого вытолкнуть шпильку пружин (рис. 28) и вынуть пружины.
Рис. 29
Вынуть ладыжку.
Для этого:

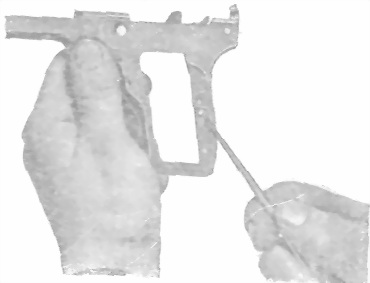

а) вытолкнуть шпильку ладыжки (рис. 29);
б) вынуть ладыжку вверх за верхний выступ ее (рис. 30).
Рис. 30
Рис. 31
Вынуть спусковую тягу со спусковым крючком.
Для этого:
а) вытолкнуть шпильку спускового крючка (рис. 31);

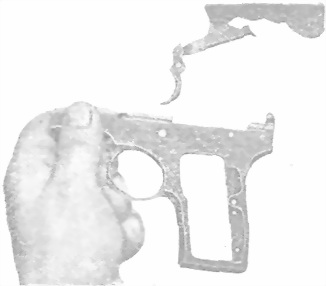

б) вынуть спусковую тягу со спусковым крючком вверх (рис. 32).
Этим заканчивается полная разборка пистолета.
Рис. 32
ПРИМЕЧАНИЕ. Спусковую тягу от спускового крючка, а также выбрасыватель из затвора отделять не рекомендуется.
Рис. 33
Вложить в рамку спусковой крючок со спусковой тягой.
Для этого спусковой крючок со спусковой тягой пропустить сверху через окно рамки (рис. 32) так, чтобы хвост спускового крючка вошел в свой вырез, а задний конец спусковой тяги пришелся бы ниже и впереди упорной шпильки рамки (рис. 3). Затем с правой стороны рамки вставить шпильку спускового крючка (рис. 33).
