Описание автоматического пистолета "Т. К."
Шрифт:
Рис. 34
Вставить в рамку ладыжку. Для этого, взяв за верхний выступ ладыжку, опустить ее в верхнее окно рамки (рис. 34) так, чтобы средний выступ пришелся бы под упорной шпилькой рамки (рис. 3).
Рис. 35
Затем

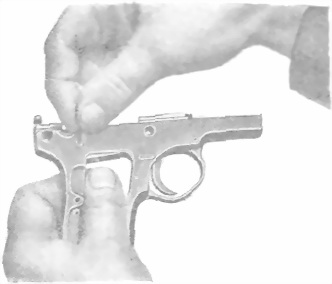

Вложить в рамку защелку магазина. Взяв за головку защелку, вложить ее в рамку площадкой к задней стенке рамки (рис. 36).
Рис. 36
Затем с правой стороны рамки закрепить защелку шпилькой.

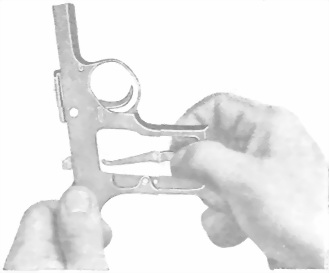

Вложить в рамку одноперую пружину (рис. 37) так, чтобы узкий конец одноперой пружины лежал на скосе спусковой тяги приподнятым концом вверх (рис. 3).
Рис. 37

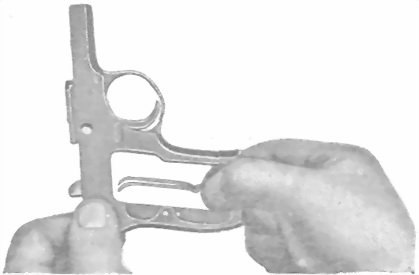

Вложить в рамку двуперую пружину (рис. 38) так, чтобы выгнутые концы пружины лежали на выемке ладыжки (рис. 3).
Рис. 38
Затем надавить отверткой пружины (рис. 39) и вставить шпильку пружин (рис. 28).
Рис. 39
После этого необходимо убедиться, правильно ли вложены одноперая и двуперая пружины, для чего следует два-три раза нажать и отпустить спусковой крючок.
Пружины будут правильно вложены, если при нажатии на спусковой крючок они будут энергично подавать его вперед, а спусковую тягу оттягивать назад.
Поставить на место деревянные щечки, привернув их винтами.
Дальнейшая сборка производится так, как это указано в разделе сборки пистолета после чистки и смазки частей пистолета.
Общие указания
Чистка пистолета должна производиться:
а) если пистолет лежит без употребления — один раз в месяц;
б) при постоянной носке — не реже двух раз в месяц;
в) после стрельбы — немедленно по окончании, по возможности на самом месте стрельбы. Если же по каким-либо причинам это невозможно, то тотчас же после стрельбы следует, по крайней мере, смазать канал ствола щелочной смазкой (см. средства для чистки), чтобы размягчить пороховые осадки и тем самым облегчить дальнейшую чистку.
Для смазывания канала ствола следует оттянуть кожух-затвор назад до отказа и закрепить его остановом в крайнем
Окончательную чистку пистолета следует произвести после стрельбы в тот же день.
На другой день после стрельбы и чистки необходимо снова протереть канал ствола досуха и смазать щелочной смазкой.
Так продолжать в течение 3–4 дней, т. е. до тех пор, пока поглощенные пороховые газы не будут окончательно удалены из канала ствола. В противном случае пороховые газы, выходя постепенно из пор металла, будут окислять и оржавлять канал ствола.
Главное внимание при чистке обращать на устранение ржавчины и порохового нагара. Малейшую красноту, появившуюся на какой-нибудь части пистолета, нужно предварительно размягчить смазкой, а затем оттереть тряпкой; если ржавчина очистке не поддается, то ее нужно смазать и оставить пистолет на некоторое время в теплом месте, а затем попробовать оттереть ржавчину, в противном случае — пистолет отправить в оружейную мастерскую.
Очистка следов ржавчины, мелких раковин — стальными щетками, порошком, а также полировка и шлифовка частей пистолета — не разрешается.
Средства для чистки
Для чистки, протирания и смазывания пистолета необходимо иметь:
а) шомпол-протирку;
б) чистые, мягкие тряпки;
в) паклю, очищенную от кострики, хлопчатобумажные концы или вату и щетинные щеточки;
г) деревянные палочки разной толщины и формы для чистки мест, не доступных пакле;
д) щелочную смазку для чистки и жидкую смазку для смазывания частей пистолета.
Для чистки пистолета после стрельбы необходимо употреблять щелочную смазку "Клинойл".
Для смазывания механизма пистолета после чистки его употреблять специальное незамерзающее ружейное масло "Динамо".
Для смазывания вычищенного пистолета при продолжительном хранении необходимо употреблять густую смазку "Консервойл".
Все принадлежности и материалы должны быть чистые, без приставших к ним пыли, песку и грязи.
ПРИМЕЧАНИЕ. Все поименованные смазки имеются в магазинах П. С. О-ва "Динамо".
Порядок чистки и смазки пистолета
Чистка канала ствола производится следующим порядком:
а) ровно обмотать протирку шомпола слоем пакли или ваты (продеть в ушко протирки паклю, вату) так, чтобы входила в канал ствола с небольшим нажимом и заполняла нарезы;
б) протереть ствол 2–3 раза сухой паклей или ватой;
в) смочить щелочной смазкой (Клинойл) паклю или вату и протереть раза два ствол;
г) через несколько минут канал ствола протереть сухой ватой или паклей, пока она не будет выходить из него совершенно чистой, затем снова смазать канал ствола смазкой "Клинойл" и оставить ее до следующего дня.
ПРИМЕЧАНИЕ. Для смазывания канала ствола лучше употреблять пуховую или щетинную щеточку.
Если протирка-шомпол застрянет в канале ствола, то, не делая усилий, чтобы вытянуть ее или продвинуть далее, сначала впустить в канал ствола немного смазки, а после, не употребляя большого усилия, вытянуть шомпол-протирку.
При чистке прочих частей пистолета следует сначала протереть их сухими тряпками, а затем протирать пропитанными смазкой; вырезы, пазы и отверстия предварительно очистить деревянными палочками.
