Засорилась система эконостата, обогащающего горючую смесь при переходе на режим максимальной мощности. Снять крышку карбюратора. Вынуть малый диффузор вторичной камеры (удерживается пружинной защелкой), через открывшийся канал 1 (рис. 16) специальным наконечником шинного насоса продуть первый эмульсионный жиклер 2. Из поплавковой камеры через канал 3 продуть второй топливный жиклер 4. Через воздушный жиклер 5, запрессованный в крышке, продуть каналы, подходящие к топливному и эмульсионному жиклерам.

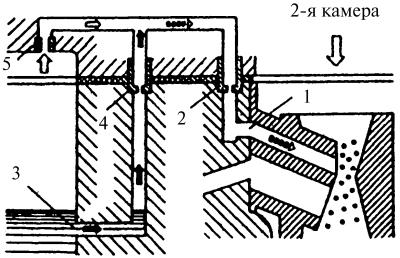

Рис. 16. Устройство эконостата карбюратора: 1, 3 –
Бытует мнение, что перебои в двигателе возникают вследствие неправильного положения эмульсионных трубок (карбюратор 2105, 2107) в колодцах под воздушными жиклерами. Эмульсионные трубки первичной и вторичной камер установить так, чтобы один ряд из четырех отверстий был повернут в сторону канала, подводящего эмульсию к распылителю малого диффузора (отверстия А на рис. 17). Завернуть сверху воздушные жиклеры.

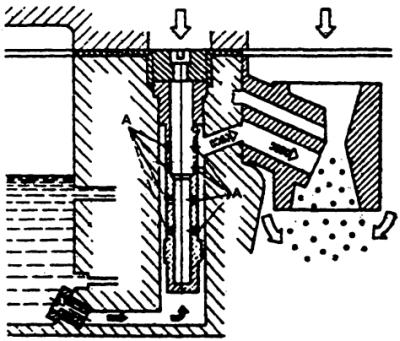

Рис. 17. Положение эмульсионных трубок в карбюраторе.
Очень обеднена рабочая смесь. Мал ход поплавка. Проверить легкость хода поплавка на оси, работоспособность игольчатого запорного клапана. Отрегулировать уровень топлива и ход поплавка.
Прерывистый контакт с «массой». Нарушение искрообразования (оборвался провод, объединяющий подвижный контакт с «массой» в прерывателе). Один конец контрольной лампы подключить к «массе», а другой к клемме низкого напряжения распределителя зажигания. При исправной первичной цепи и включенном зажигании лампа будет гореть при разомкнутых контактах прерывателя. Если лампа не горит, то это значит, что в первичной цепи нарушены контакты в местах крепления проводов; произошло замыкание на корпус пружины рычажка прерывателя или провода, соединяющего зажим (точку низкого напряжения прерывателя) с пружиной рычажка, или замыкание обкладок конденсатора между собой.
Перепутаны местами провода высокого напряжения. Присоединить провода по порядку работы цилиндров двигателя согласно инструкции по эксплуатации.
Нарушение работы двигателя при позднем зажигании из-за неполноты сгорания рабочей смеси. Вывернуть свечу 1-го цилиндра, закрыть пробкой из смятой бумаги отверстие под свечу и поворачивать коленчатый вал до выталкивания пробки. Совместить риску шкива коленчатого вала с меткой на крышке распределительного механизма (см. рис. 3). Подключить контрольную лампу к клемме низкого напряжения на распределителе зажигания и к «массе». Включить зажигание и поворачивать корпус распределителя против часовой стрелки. Пальцами руки поворачивать бегунок по часовой стрелке (для устранения зазоров). При загорании лампы закрепить распределитель зажигания.
Двигатель неравномерно и неустойчиво работает на средних и больших частотах вращения коленчатого вала
Разрегулировок зазор контактов прерывателя. Для точной регулировки зазора между контактами измерять не сам зазор, да еще дедовским способом – с помощью щупа (ведь даже незначительная погрешность сказывается на искрообразовании), а угол замкнутого состояния контактов, т. е. угол поворота бегунка при замкнутых контактах. Измерение угла проводить простейшим стрелочным приспособлением – медной проволокой, играющей роль стрелки, закрепленной пластилином к бегунку, и градуированным полукольцом транспортира с обрезанным основанием, установленным на корпус распределителя зажигания и
Момент замыкания-размыкания контактов определить по контрольной лампе, подключенной параллельно контактам прерывателя («массе» и проводу, идущему от катушки зажигания к клемме низкого напряжения распределителя зажигания). Включить зажигание: лампа горит – контакты разомкнуты.
Медленно вращать коленчатый вал – лампа погасла. Заметить по стрелке на транспортире градус отсчета. Продолжить вращение коленчатого вала, пока лампа не загорится. В этот момент контакты разомкнутся. Это положение стрелки зафиксировать в градусах на транспортире. Оно должно соответствовать углу замкнутого состояния контактов прерывателя. Эти данные приводятся в паспортах на соответствующие двигатели, например на двигатели ВАЗ-2101, -2107. Они составляют 55°±3°.
Регулировку угла производить изменением зазора между контактами прерывателя. Увеличение зазора соответствует уменьшению угла замкнутого состояния контактов прерывателя и наоборот.
Неправильная установка момента зажигания. Установку момента зажигания производить после регулировки угла замкнутого состояния контактов прерывателя.
Снять крышку распределителя. Вращением коленчатого вала заводной рукояткой (в моделях, где ее нет, – с помощью ключа) добиться совпадения меток, которые определяют момент зажигания (см. рис. 3) при такте сжатия первого цилиндра. Убедиться, что положение пластины бегунка соответствует высоковольтному проводу, идущему от свечи первого цилиндра. Установить октан-корректор (если он есть) в нулевое положение. Подключить контрольную лампу к «массе» и к клемме низкого напряжения распределителя зажигания. Включить зажигание. Ослабить гайку (винт) крепления корпуса распределителя и, медленно одной рукой поворачивая распределитель зажигания, а другой поддерживая ротор, устранить таким образом люфт кулачкового валика. В момент вспыхивания лампочки закрепить распределитель зажигания.
Проверка установки зажигания производится при движении автомобиля по ровной дороге на скорости 50 км/ч резким увеличением скорости. Слабые, быстроисчезающие детонационные стуки при разгоне укажут на точную установку зажигания. Если стуки слышны и долгое время не прекращаются, уменьшить угол опережения зажигания. Если стуки совсем отсутствуют, увеличить угол опережения зажигания. Уточнение угла опережения зажигания осуществлять октан-корректором, а где его нет, поворотом корпуса распределителя.
Несоответствие уровня топлива в поплавковой камере. Установить оптимальный уровень топлива в поплавковой камере подгибанием язычка кронштейна поплавка. Проверить герметичность игольчатого запорного клапана, устранив грязь и мелкие соринки. Притереть иглу к гнезду клапана.
Засорение топливных, воздушных и эмульсионных жиклеров. Осмотреть карбюратор. Удалить грязь и тщательно его отрегулировать.
Воздушный фильтр забит грязью – главная дозирующая система не справляется с работой. Карбюратор отрегулирован, но проблема не решена. Возросло сопротивление воздушного фильтра. Уменьшилась скорость прохождения воздуха через поры фильтра. Фильтр следует заменить.
Повышенный расход охлаждающей жидкости
Повреждение радиатора. Проверить герметичность радиатора. Мелкие дефекты радиатора устранить пайкой. При сильных повреждениях радиатор заменить.
Повреждение шлангов или прокладок в соединениях. Ослабление хомутов. Шланги обмотать изолентой или заменить. Проверить прокладки. Поврежденные заменить. Проверить прочность посадки хомутов.
