Угол развала колес – угол между плоскостью вращения колеса и вертикалью.
Схождение колес – разность расстояний между внутренними краями обода сзади и спереди.
Угол развала колес измеряется в градусах, а схождение как в угловых (угол между плоскостью колеса и осью симметрии в плане), так и в линейных величинах. И те и другие могут быть положительными или отрицательными.
Углы развала колес проверяются на автомобилях всех марок, а регулируются только в случаях, предусмотренных конструкцией.
Схождение колес измеряется и регулируется на всех марках автомобилей изменением длины рулевых тяг.
Отрегулированный
При угле развала колеса, соответствующем норме, наружная часть шины при контакте с дорогой деформируется (сжимается) больше, чем внутренняя. За один оборот колеса наружная и внутренняя части шины проходят разные пути, и поэтому возникает сила расхождения, стремящаяся развернуть колесо за пределы контура автомобиля. Нейтрализует силу расхождения, вызывающую развал колеса, другая сила, возникающая при схождении. Таким образом, угол развала и схождение колес – параметры взаимосвязанные.
Обычно сначала регулируют угол развала, а потом схождение. В итоге сбалансированного взаимодействия сил расхождения и схождения колеса автомобиля при движении катятся параллельно его оси симметрии.
Наибольшая точность требуется при регулировке схождения колес. При нарушении этого параметра колеса проскальзывают в месте их контакта с дорогой. Отсюда пятнистый износ протектора, препятствующий движению автомобиля. В результате длительной езды с проскальзыванием наружные дорожки протектора изнашиваются больше, чем внутренние. Они приобретают вид «елочки» (угол схождения завышен).
И если посмотреть на переднее колесо сзади, то можно увидеть, что внутренняя дорожка протектора имеет пилообразный вид. Это указывает на заниженный угол схождения. И в том и другом случаях происходит неравномерный износ шин, увеличивается сопротивление качению, а отсюда перерасход топлива (топливо – и это парадокс! – тратится на ускоренный износ шин), сокращается путь наката автомобиля.
Проверить углы установки колес по накату автомобиля, двигаясь по ровной дороге на прямой передаче со скоростью 50 км/ч. При одинаковых скоростях движения в момент переключения передачи на нейтраль при движении на одном и том же участке дороги и при одинаковом давлении в шинах измерить протяженность наката до и после проделанной регулировки углов. Увеличенный после регулировки путь наката благотворно скажется на состоянии шин и на общей экономичности автомобиля.
На «Жигулях» классического типа самыми опасными из возможных источников скрипа являются трещины в каких-то местах подвески, усталостные трещины в наиболее нагруженных нижних рычагах, опорах сайлент-блоков, в крышках шарового шарнира, а также погнутость полки усилителя верхнего рычага. Очистить стальной щеткой рычаги, опоры и шарниры и внимательно их осмотреть. Обнаруженные волосовидные усталостные трещины (на рис. 24 обозначены стрелками) при длине не более 10–15 мм (нераскрывающиеся) разделать и заварить с двух сторон. Шарнир с трещиной и верхний рычаг с согнутой полкой заменить.
Рис. 24. Характерные места разрушений и деформаций в узлах подвески (указаны стрелками): а – нижний правый рычаг (вид сверху); б, в – нижний правый рычаг (вид снизу); г – верхний правый рычаг (вид снизу); д – погнутость полки усилителя
Износ нижнего и верхнего шаровых шарниров (опор). Проверить зазор в нижнем шарнире. Снять колесо и под ступицу установить подставку высотой 300 мм. Очистить шарнир, вывернуть из его нижнего отверстия резьбовую пробку, вставив туда нутрометр штангель-циркуля. Если расстояние от дна корпуса до пальца шарнира Н>11,8 мм, то шарнир заменить (рис. 25). Проверить зазор в верхнем шаровом шарнире. Положив одну руку сверху, а другую снизу на поддомкраченное колесо, покачивать его от себя к себе. Люфт может обнаружиться, кроме верхнего шарового шарнира, в подшипниках ступицы и сайлент-блоках. В подшипниках ступицы подтянуть гайку. Люфт в остальных узлах, сайлент-блоках и шарнире устранить их заменой.

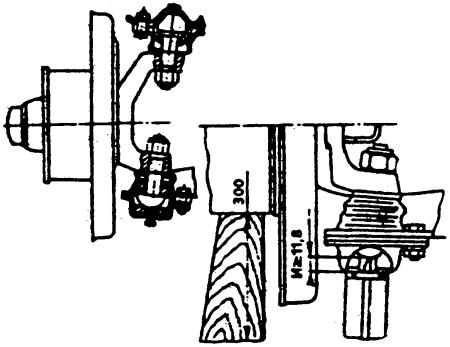

Рис. 25. Проверка люфта у нижнего шарового шарнира ВАЗ.
Проверить состояние резиновых и распорных втулок в осях верхних и нижних рычагов подвески автомобилей «Волга». Определить износ втулок перемещением рычагов, покачивая вывешенное колесо руками сверху—снизу. Удалить изношенные и запрессовать новые втулки при помощи оправки. Перед запрессовкой резиновые втулки выдержать в бензине не более 1 мин.
Износились резиновые втулки шарниров рычагов подвески. Проверить состояние рычагов подвески. Осмотреть шарниры. Резиновые втулки потеряли форму, имеют разрывы – отвернуть гайки, снять болты и шайбы, удалить изношенные резиновые втулки. Новая резиновая втулка больше диаметра проушины рычага штанги. Без приспособления ее не установить – простейшим приспособлением может быть болт с гайкой и двумя упорными шайбами. Перед монтажом тщательно очистить проушину и намылить ее, а резиновую втулку на минуту положить в бензин и смазать мыльным раствором.
Из-за износа стали тонкими стенки проушины штанги задней подвески. Заменить штангу в сборе со втулками. Ремонт проушин не имеет смысла.
Осадка пружин подвески от перегрузки или односторонней их осадки. Разгрузить заднюю часть автомобиля. Просевшие пружины заменить новыми.
Неисправности шин
Эксплуатация шин с повышенным давлением. Повышенный износ средней части шины. Увеличивается ее жесткость. На боковых стенках возникают повышенные напряжения корда шины и мелкие трещинки. Снижаются сцепные свойства шин с дорогой. Снизить давление воздуха в шине и довести его до нормы. Нормализация давления в колесах автомобиля способствует устойчивости автомобиля на поворотах в сырую погоду и в зимних условиях эксплуатации.
Эксплуатация шин с пониженным внутренним давлением. Усиленно изнашиваются края беговой дорожки протектора. При пониженном давлении в шине в 2 раза ее износ увеличивается больше, чем при повышенном давлении. Езда при заниженном давлении крайне вредна для шин любой конструкции. Повысить давление в шине до нормы. Периодически осматривать колеса перед выездом и во время остановки в пути при длительной поездке.
