Проверить исправность самой контрольной лампы заряда и цепи питания приборов, расположенных на щитке.
Укрепить контакт корпуса регулятора напряжения с «массой». Пошевелив рукой, проверить штекеры, которые могут быть окислены, и восстановить нарушенную проводимость тока в них.
Если на автомобиле все еще используется электромеханический регулятор напряжения, то этот довольно капризный регулятор лучше заменить современным электронным.

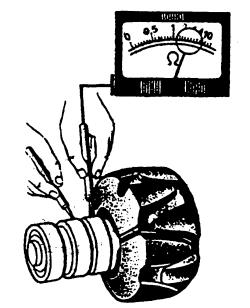

Если есть подозрение, что в цепи питания обмотки возбуждения ротора генератора произошел обрыв, то следует проверить сопротивление между двумя контактными кольцами, которое должно составлять (4,3±0,2) Ом (рис. 28). Если
Рис. 28. Проверка ротора генератора.
Неисправности стартера
Окислены или слабо затянуты наконечники проводов на полюсных выводах аккумулятора. Снять наконечники, удалить следы окислов, пользуясь металлической щеткой или шкуркой. Плотно закрепить наконечники на штырях аккумулятора и смазать их литолом.
Разряжен или неисправен аккумулятор. Провести полную проверку технического состояния аккумулятора, зарядить его. Неисправный аккумулятор заменить.
Неисправна контактная группа замка зажигания. Отдельным проводом соединить клемму стартера с закрепленным на ней проводом замка зажигания и плюсовым штырем аккумулятора. Если стартер заработал, то неисправной была контактная группа замка зажигания, которую следует заменить.
Неисправно дополнительное реле включения стартера. Ток на клемму тягового реле стартера подается от замка зажигания через дополнительное реле включения стартера (реле защиты контактов). Если исправность этого реле под сомнением, замкните большой отверткой концы толстых проводов, подходящих к реле. Если стартер заработал, то зачистить контакты дополнительного реле или заменить его.
Ненадежная «масса». При включении стартера ток идет на «массу» через случайные металлические соединения, нагревая их большим током. Устранить обрыв цепи двигателя с «массой» кузова автомобиля. Надежно прикрепить провод «массы» к болту двигателя.

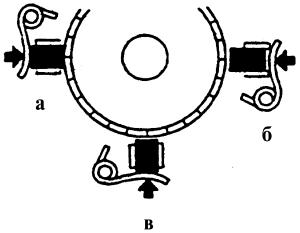

Если тщательная проверка неисправностей элементов вокруг стартера результатов не приносит, стартер с машины снять. Снять крышку щеткодержателя и осмотреть щетки. Нормальная щетка (положение А, рис. 29) прижимается к коллектору. При изношенной щетке (положение Б) пружина упирается в щеткодержатель – контакта нет. Щетка нормальной длины может «зависнуть» в держателе (положение В). Высота щеток должна быть не менее 12 мм. Изношенные щетки заменить. Поверхность коллектора с неглубокими рисками отполировать. Крышку установить на место.
Рис. 29. Положение щеток в щеткодержателе стартера: А – правильно установленная щетка; Б – изношенная щетка; В – «зависшая» (заклиненная) щетка.
Запустить снятый стартер, подключив

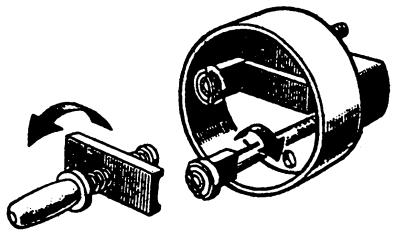

Рис. 30. Ремонт тягового реле стартера.
Чрезмерный износ втулок (подшипников скольжения) или шеек вала якоря. Задевание якоря за полюсы статора. Проверить состояние поверхностей шеек вала якоря. Изношенные втулки (подшипники скольжения) заменить.
Пробуксовка обгонной муфты свободного хода (бендикса). Это явление сопровождается повышенным шумом однообразного тона.
Восстановить обгонную муфту даже в условиях гаража сложно. Проще ее заменить. При монтаже новой муфты винтовые шлицы вала якоря и ступицы муфты смазать моторным маслом.
Неисправности системы освещения, световой сигнализации и контрольно-измерительных приборов
Неисправности определить с помощью контрольной лампы. Обратить внимание на цвет проводов и на место, откуда они выходят и куда приходят. Особое внимание обратить на электрические схемы, приводимые в руководствах по ремонту. Отрегулировать фары. Один провод контрольной лампы присоединить к «массе». Не отключая проверяемое устройство от питания, пройти цепь в направлении от устройства, по очереди касаясь вторым проводом контрольной лампы, до устройства, через которое идет запитка проверяемого (неработающего) устройства. Контрольная лампа покажет наличие напряжения на проверяемом участке – в какой-то момент она загорится. Значит, на участке от запитывающего устройства до места загорания лампы цепь в порядке. Если лампа не загорается – в электроцепи обрыв или неисправности в каком-то приборе, предохранителе, переключателе света или выключателе, в блок-фарах, в световой сигнализации (указатель поворотов, стоп-сигнал, аварийная сигнализация). Как правило, нормальная работа приборов системы освещения и световой сигнализации нарушается из-за ненадежного контакта в ее зажимах. Часто это происходит в местах соединения с «массой» из-за грязи либо коррозии.
Зачистить от окислов и загрязнений места крепления соединений проводов, восстановить контакт, заменить предохранитель, перегоревшую лампу. Отремонтировать или заменить неисправный выключатель.
Регулировку фар проводить раздельно, закрывая поочередно фару куском картона при включенном ближнем свете. Регулировка возможна с помощью размеченного для данного автомобиля экрана, выполненного на листе картона, и винтов (ручек регулировки), которые поворачивают оптический элемент в вертикальной или горизонтальной плоскостях.
