Оружие современной пехоты. Иллюстрированный справочник Часть II

Федосеев Семен Леонидович

Пулемет НК21А1 создан на базе НК21. Главное отличие заключается в отказе от использования магазинов. Питание этого оружия только ленточное. Подающий механизм модернизирован - он может откидываться вниз для заправки ленты, что упрощает и ускоряет эту операцию. Эти пулеметы состоят на вооружении армий Португалии, Мексики, Греции и других стран.

Пулеметы НК21Е (7,62-мм) и НК23Е (5,5б-мм) представляют собой последнюю доработку пулемета НК21А1, созданную на основе опыта эксплуатации этого оружия. Ряд технических усовершенствований, примененных в этих пулеметах, привел к повышению эффективности и долговечности оружия: на 94 мм увеличена длина ствольной

коробки; увеличена длина ствола и прицельной линии; уменьшена длина отката подвижных частей автоматики. Установлены приспособления для стрельбы фиксированными очередями по три выстрела, съемный зимний спусковой крючок со спусковой скобой, улучшенная рукоятка быстросъемного ствола. Используется новый прицел с установками от 100 до 1200 м (НК21Е) или 100-1000 м (НК23Е) с возможностью регулировки по дальности и направлению и введения поправок на боковой ветер. Другие новшества включают специальные приспособления, понижающие шум работы затвора, комплект принадлежностей для чистки оружия, помещенный в пистолетную рукоятку; ствол для автоматической стрельбы холостыми патронами, «зимний спуск» для стрельбы в рукавицах.

На пулемете НК21Е ствол удлинен до 560 мм. Система подачи ленты в приемник модифицирована так, что теперь лента подается в два этапа, работа системы питания стала плавнее, с меньшей нагрузкой на приемник и саму ленту. Когда затвор движется вперед, патрон извлекается из ленты. При движении затвора назад, во время второго этапа, завершается подача патрона на линию досылания.

Оба пулемета обеспечиваются сошками с тремя фиксированными установками по высоте и способностью поворачиваться по горизонтали на 30° в каждую сторону. Могут устанавливаться на треножном станке модели 1102 и других станках «Хеклер унд Кох». Среди прочих экспортных был разработан также вариант под советский патрон 7,62x39-

Ствол НК21 утяжелен незначительно и плохо выдерживает интенсивную стрельбу. НК21 производился по лицензии в Португалии, в Италии «Франчи» выпускала на основе НК23Е свой ручной пулемет LF/23E с полигональной нарезкой ствола.

Характеристики НК21Е (НК23Е)

Патрон - 7,62x51 (5,56x45)

Масса пулемета с сошкой - 9,3 кг (8,75 кг)

Длина оружия - 1140 мм (1030 мм)

Длина ствола - 560 мм (450 мм)

Нарезы 4 (правосторонние), шаг 305 мм (178 мм)

Темп стрельбы - 800 выстр./мин (750 выстр./мин)

Начальная скорость пули - 840 м/с (950 м/с)

Ручной пулемет «Хеклер унд Кох» НК11 (НК13)

Ручные пулеметы НК11 и НК11А1 представляют собой версии пулемета НК21А1 с питанием от стандартного коробчатого магазина.

7,62-мм пулемет НК12 имеет питание от коробчатого магазина на 30 патронов, 5,56-мм НК13 практически не отличается от винтовки НКЗЗ- Их работа аналогична. Основное различие - в более тяжелом быстросъемном стволе, необходимом для выполнения задач ручного пулемета. Питание осуществляется от магазинов на 25 и 40 патронов от НК33. К НК12 и НК13 разработаны также двухбарабанные магазины на 100 патронов.

На пулемете могут устанавливаться сошки под передней частью ствольной накладки или в центре, непосредственно перед гнездом магазина. Имеется переводчик огня, рычаг которого размещается с левой стороны ствольной коробки над пистолетной рукояткой. Действие ударно-спускового механизма аналогично винтовке НК33

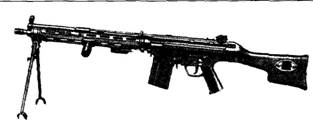

Ручной

пулемет НК11 с магазинным питанием

Ручной пулемет НК13 с дисковым магазинам

–

Пулеметы НК11Е и НК13Е сочетают в себе все технические усовершенствования единых пулеметов «Хеклер унд Кох›› НК21Е и НК23Е, включая режим стрельбы очередями по три выстрела, прицел барабанного типа, переднюю рукоятку. Оба пулемета используют магазинное питание, однако при замене затвора и переходника магазина на другой затвор с приспособлением для ленточной подачи патронов могут использовать ленточное питание.

Пулемет НК11Е, подобно НК11А1, использует магазин на 20 патронов винтовки G3 и барабанный магазин на 50 патронов. Пулемет НК13Е использует магазины на 20 и 30 патронов винтовки G41.

Пулеметы «Хеклер унд Кох» поставлялись в ряд стран Азии и Южной Америки, став, таким образом, «оружием третьего мира». Правда, небольшое количество закупили также бундесвер ФРГ и армия Швеции. Модель НК11 состоит на вооружении армии Греции, где производится по лицензии (модель ЕНК11А1). В 1980-е годы лицензионное производство пулеметов серии НК поставила британская «Ройал Смолл Армз» в Энфилде для поставок на экспорт-, так, 7,62- мм НК21А1 она выпускала для Кении, Нигерии, Судана. Шри- Ланки, 5,56-мм НК23Е - для ОАЭ.

Пулеметы НК13 используются в основном в азиатских странах

Характеристики НК11Е (НК13Е)

Патрон - 7,62x51 (5,56x45)

Масса пулемета - 8,15 кг (8 кг)

Масса ствола - 1,7 кг (1,6 кг)

Длина оружия - 1030 мм

Длина ствола - 450 мм

Нарезы - 4 нареза, шаг 305 мм (178 мм)

Темп стрельбы - 800 выстр./мин (750 выстр./мин)

Начальная скорость пули - 800 м/с (950 м/с)

Швейцария. Единый пулемет SIG 710

Модель SIG 710 производилась «Швейцарише Индустриал Гезельшафт» из штампованных деталей. И хотя к настоящему моменту выпуск давно прекращен, этот пулемет числится среди лучших образцов.

Он относится к немногочисленной семье единых пулеметов с полусвободным затвором. При выстреле пороховые газы прижимают гильзу к зеркалу затвора. Газы также прорываются к зеркалу затвора по продольным канавкам патронника. Затвор состоит из трех основных частей: боевой личинки с роликами, остова с втулкой, на который опираются ролики и муфты, охватывающей всю тыльную часть затвора. В момент выстрела ролики в боевой личинке входят под давлением втулки в пазы в корпусе ствольной коробки. Втулка, в свою очередь, толкается муфтой.

После выстрела боевая личинка затвора начинает двигаться назад. Это движение передается на остов через ролики, которые, перемещаясь, воздействуют на наклонную часть втулки затвора и муфту. Инерция остова затвора, включая муфту, и противодействие пружины оказывают сопротивление этому движению. Остов затвора при движении назад проходит большее расстояние, чем боевая личинка, из-за формы втулки и, следовательно, ускоряется относительно него. Когда ролики отходят от корпуса, весь затвор откатывается под действием остаточного давления газов.
