Ствол может быть снят нажатием на фиксатор и вращением ствола на 90 градусов до разъединения его резьбовой муфты со ствольной коробкой.
Облегченный вариант пулемета под патрон 5,56x45 получил название «Mini SS» и предназначается для использования в качестве ручного в пехотном отделении. Масса уменьшена до 7,6 кг, длина составляет 1000 мм. Ствол длиной 513 мм сообщает пуле начальную скорость 980 м/с. Газовый регулятор позволяет варьировать темп стрельбы в пределах 700-850 выстр./мин.
Характеристики Патрон - 7,62x51 Масса оружия - 9,60 кг
Длина оружия - 943 мм (со сложенным прикладом); 1155 мм (с откинутым прикладом) Длина ствола - 550 мм Нарезы - 4 нареза; шаг 305 мм Темп
Оружие поддержки

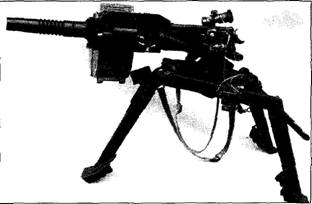

Автоматический гранатомет LAG40 «Санта-Барбара»
Испания. Автоматический гранатомет LAG40 SB-M1
Оружие разработано испанской фирмой «Санта-Барбара» по заказу сухопутных войск. Заказчик выдвинул требование снизить темп стрельбы с целью повышения кучности стрельбы и управляемости - а значит, и боевой эффективности - гранатомета.
Автоматика работает за счет отдачи ствола с длинным ходом. Под действием отдачи сцепленные ствол и затвор проходят вместе около 150 мм, после чего происходит отпирание, затвор встает на задержку, а ствол возвращается вперед. Благодаря такому решению отпирание канала ствола происходит достаточно поздно, чтобы граната успела по кинуть сравнительно короткий ствол и давление в патроннике упало, позволяя свободно извлечь стреляную гильзу. Ствол, придя в крайнее переднее положение, освобождает затворную задержку, затвор движется вперед, подхватывает очередной выстрел, досылает его в патронник. После запирания канала ствола освобождается взведенный ударник, происходит следующий выстрел. В сочетании с буфером в задней части короба система автоматики смягчает действие отдачи, что позволило сравнительно облегчить само оружие. Как только ствол освобождает гильзу, она удаляется за пределы оружия.
Ствол имеет поперечное оребрение и закрыт кожухом. Спереди кожух переходит в пламегаситель. Рукоятка взведения расположена справа.
Питание гранатомета - ленточное, металлическая лента содержит 24 или 32 выстрела, укладывается в приемник с левой или с правой стороны. Направление подачи ленты изменяется без использования инструментов. Это позволяет крепить оружие на различные установки.
Основной вариант установки - треножный станок. Прицелы - механический секторный и оптический панорамный однократного увеличения - устанавливаются на приливе крышки приемника. В бою один номер расчета переносит гранатомет, второй - станок, оптический прицел и коробку с боеприпасами.
Гранатомет LAG40 состоит на вооружении армий Испании и Португалии. Характеристики Калибр - 40 мм Масса оружия - 34 кг Масса станка - 22 кг
Масса коробки с лентой на 24 выстрела - 12 кг
Длина оружия - 996 мм
Длина ствола - 415 мм
Нарезы - 18 (правосторонние), шаг 1219 мм
Начальная скорость гранаты - 240 м/с
Эффективная дальность стрельбы - 1500 м
Максимальная дальность стрельбы - 2200 м
Темп стрельбы - 215 выстр./мин
Расчет - 2 человека

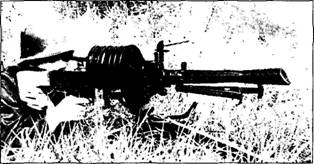

Китай. Автоматический гранатомет W87
Этот автоматический гранатомет оригинальной китайской разработки уникален по ряду показателей. Он создан под уникальный 35-мм боеприпас, который
Система автоматики работает за счет отдачи ствола с коротким ходом. Необычно длинный для гранатомета ствол заканчивается компенсатором, препятствующим уводу ствола вверх при стрельбе очередями. Длинный ствол обеспечивает настильную траекторию, поэтому из гранатомета возможна стрельба прямой наводкой по бронированным целям.
Питание осуществляется из барабанного магазина на 12 выстрелов или коробчатого на 6 или 9 выстрелов. Номенклатура выстрелов включает: осколочную гранату, содержащую 400 готовых убойных элементов, с радиусом сплошного поражения 10 м, кумулятивную гранату с бронепробиваемостью 80 мм катаной гомогенной стальной брони.
Наличие деревянного приклада и сошек позволяет использовать гранатомет с закрепленных под стволом складных сошек Однако основным считается вариант его применения на треножном станке.
Гранатомет поставлялся только Народно-освободительной армии Китая. Под индексом W87 он представлялся на внешний рынок.
Характеристики Калибр - 35 мм Масса оружия - 12 кг Масса станка - 8 кг Масса гранаты - 270 г Начальная скорость гранаты - 170 м/с Дальность стрельбы - 1500 м максимальная, 600 м эффективная
Темп стрельбы - 400 выстр./мин Емкость магазина - 6,9,12 выстрелов Расчет - 2 человека
СССР/Россия. Автоматический гранатомет АГС-17 «Пламя»
Разработка автоматического 40,8-мм пехотного гранатомета с различными установками велась в СССР еще в 1932- 1939 гг. в КБ Я.Г. Таубина, однако большого интереса не вызвала и была окончательно закрыта после того, как Таубин был репрессирован. Принявший руководство ОКБ-16 А.Э. Нудельман не смог тогда продолжить разработку этой темы и вернулся к ней тридцать лет спустя. В 1971 г. созданный в КБТМ Нудельмана 30-мм станковый автоматический гранатомет был принят на вооружение под обозначением АГ-17 (в станковом варианте - АТС-17). Гранатомет создавался как противопехотное оружие, поражающее живую силу противника осколочными боеприпасами настильным и навесным огнем.

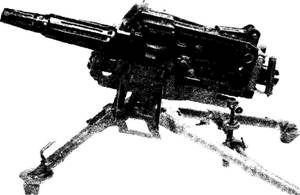

Автоматический станковый гранатомет АТС-17
Гранатомет рассчитан под выстрел ВОГ-17 или ВОГ-17М (30x20) с осколочной гранатой. Головным разработчиком выстрелов было КБ «Прибор». Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 г, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками - 7 м. Масса выстрела - 350 г, гранаты - 280 г. Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 с, масса выстрела - 348 г, гранаты - 275 г, заряда ВВ - 34 г, приведенная площадь поражения - 70 м2 . Позднее был разработан выстрел ВОГ-ЗО, дающий при тех же габаритах и массе в 1.5 раза большую, чем у ВОГ-17М, площадь поражения.
