При сжатии возвратно-боевой пружины до предела затвор упирается в демпфер и начинает двигаться обратно, находясь в разделенном состоянии, так как ролики удерживаются направляющими втулки. Когда патрон дослан, ролики располагаются напротив пазов в ствольной коробке. Остов затвора продолжает движение под действием возвратно-боевой пружины. Втулка проходит между роликами, заталкивая их в пазы и тем самым обеспечивая себе дальнейшее продвижение до контакта со свободно плавающим ударником, который накалывает капсюль.
Муфта
Благодаря тому что шептало поднимается только после выстрела, боевой взвод затвора взаимодействует со всей поверхностью шептала. Это препятствует износу взвода и шептала, что присуще другим пулеметам, у которых шептало всегда поднято. Данный механизм успешно предохраняет от повреждения боевой взвод и шептало, но, если пружина разобщителя ослаблена, возникает опасность случайного выстрела, несмотря на то, что переводчик будет стоять в позиции «SAFE».
Предохранитель имеет поперечный стержень, удерживающий шептало. Так как носик шептала находится внизу, пока разобщитель не провернется, оружие необходимо взвести перед постановкой на предохранитель. Для этого надо отвести рукоятку перезаряжания немного на себя и отпустить ее, затем включить предохранитель.
Питание - от рассыпной или нерассыпной металлической ленты.
Устройство затвора пулемета SIG 710: 1 - патронник с канавками Ревелли, 2 - боевая личинка затвора, 3 - ударник, 4 - ролики, 5 - боевые упоры, б - втулка с наковальней, ~] - ствольная коробка, 8 - муфта затвора, 9 - остов затвора
Ствол просто и быстро заменяется с помощью защелки, расположенной с правой стороны рукоятки, которая предохраняет от ожогов даже при замене раскаленного ствола. Выпускалось несколько серий пулемета:
– в пулеметах типа 710-1 смена ствола производилась по типу германского MG 42;
– 710-2 имели рукоятку для переноски и смены ствола;
– основная модель 710-3 представляла собой модернизацию 710-1 с небольшими изменениями и более широким использованием пластмасс.
Мушка в виде плоской пластины ставится на крепление типа «ласточкин хвост». Прицел - откидной рамочный, на наклонной плоскости, градуирован на 100-2000 м через каждые 100 м. Может ставиться оптический телескопический прицел кратностью 2,5х.
Высокая надежность работы обеспечивается свойственным SIG высоким качеством отделки. SIG 710-3 находится на вооружении сухопутных войск Бельгии и Брунея, поставлялся в Латинскую Америку, в частности жандармерии Чили. Характеристики Патрон - 7,62x51 Масса оружия - 9,25 кг
Масса ствола - 2,5 кг (тяжелый ствол); 2,04 кг (стандартный ствол)
Длина оружия - 1143 мм Длина ствола - 559 мм
Прицельные приспособления - мушка; откидной рамочный прицел
Начальная скорость пули - 790 м/с Темп стрельбы - 800-950 выстр./мин Дальность эффективного огня - 800 м (с сошек), 2200 м (со станка)
Масса станка - 10,3 кг
ЮАР. Единый пулемет SS-77 (L9)
В период действия международного эмбарго на поставку вооружения и военных материалов режиму апартеида ЮАР вынуждена была развивать собственную военную промышленность (с помощью, кстати, стран, признавших режим эмбарго),

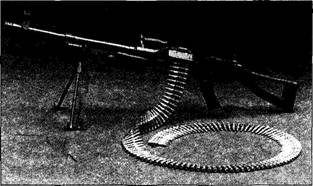

Единый пулемет SS-77 на сошках
Хотя пулемет создавался как ручной, был выбран патрон 7,62x51 для повышения мощности пулеметного огня, играющего особую роль в операция Сил обороны Южной Африки.
Пулемет поступил на вооружение СВ ЮАР в 1986 г. (имеет также армейское обозначение L9), выпускается «Литтон Инжиниринг Воркс».
Он имеет вполне обычную конструкцию, автоматика действует на принципе отвода части пороховых газов. Ствол быс- тросъемный, устанавливаются сошки и съемный приклад. Конструкция ствола, система автоматики и запирания ствола выполнены по типу старого советского пулемета СГМ (станковый Горюнова модернизированный). Запирание осуществляется перекосом тыльной части затвора и зацеплением его боевых упоров с опорной поверхностью ствольной коробки. Имеется пламегаситель-компенсатор.
Газовый регулятор, имеющий три положения, увеличивает подачу газа для преодоления загрязнения, а также регулирует темп стрельбы. При выстреле газовый поршень, расположенный под стволом, отводит затворную раму назад. Длинный ход деталей автоматики и двойная возвратно-боевая пружина позволяют погасить значительную часть энергии отдачи и смягчить как работу самой автоматики, так и действие отдачи и уменьшить ее влияние на меткость стрельбы.
В спусковом механизме использовано двойное шептало для предотвращения самопроизвольного выстрела из-за износа шептала или боевого взвода - обычного для оружия, стреляющего с заднего шептала. Если спусковой крючок нажат, затворная рама с затвором под действием возвратно-боевой пружины движется вперед, по пути захватывая из звена ленты очередной патрон и досылая его в патронник. Стержень на затворной раме двигается в фигурном вырезе затвора и поворачивает его заднюю часть, ставя боевые упоры против опорной поверхности ствольной коробки.
Стержень на верхней тыльной стороне затворной рамы сцепляется с рычагом подачи патронной ленты. Благодаря форме рычага он поворачивается вокруг своей оси таким образом, что передняя часть посредством пальцев подавателя перемещает патрон наполовину вперед, а при возвратном движении продвигает его на оставшееся расстояние, после чего затвор досылает патрон в патронник.
Флажок предохранителя расположен перед спусковой скобой, при включении запирает шептало, крючок и затвор в переднем либо заднем положении. Такой способ позволяет маневрировать на поле боя с заряженным оружием, не боясь ударов и падений пулемета.
Питание - от рассыпной звенчатой ленты с левой подачей. Коробка с лентой на 100 патронов крепится на пулемет в варианте ручного, для ведения более интенсивного огня служит лента на 200 патронов. Окна приемника и выброса стреляных гильз прикрыты подпружиненными крышками. Прицел - секторный. Для удобства применения из машин пулемет имеет складной приклад. Складная сошка крепится на газоотводной трубке. Пулемет может ставиться на треножный станок пулемета М1919А4, состоявшего на вооружении в ЮАР. В таком варианте он может снабжаться оптическим прицелом Н-019, допускающим непрямую наводку (хотя от такой наводки пулеметов в большинстве армий отказались еще во Вторую мировую войну). SS-77 используется также в качестве танкового и авиационного. Имеется, кроме того, «специфически местная» спаренная полевая установка со щитом.
