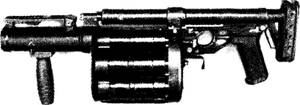

Револьверный гранатомет РГ-6 в походном положении
Ударно-спусковой механизм практически аналогичен ГП-25 (если не считать установку рукоятки от автомата АК-74) и действует только самовзводом. При нажатии на спусковой крючок взводится, а затем отпускается курок, бьющий по ударнику соответствующего ствола. Спусковой крючок связан также с планкой-разобщителем. С левой стороны корпуса расположен флажок предохранителя на два положения - «ПР» и ‹ЮГ». В положении «ПР» предохранитель запирает курок. Оригинально выполнен автоматический предохранитель, не допускающий выстрела при открытой или не полностью закрытой крышке.
В процессе заряжания стрелок вручную поворачивает блок стволов, заводя таким образом пружину. Блок стволов удерживается смонтированным в корпусе шепталом с рычагом. При нажатии на спусковой крючок кроме взведения и спуска курка происходит следующее: планка-разобщитель поворачивает рычаг шептала, последнее выходит из выреза план-шайбы, а планшайба и весь блок стволов перехватываются опустившимся рычагом шептала. После выстрела спусковой крючок под действием своей пружины возвращается вперед, шептало с рычагом поворачиваются обратно, план-шайба освобождается, и блок стволов поворачивается на 1 /6 оборота. Новый ствол готов к выстрелу. Работа шептала и его рычага напоминает анкерное устройство часового механизма. В целом револьверные гранатометы с заводной пружиной можно отнести к «автоматическому оружию с приводом от внешнего источника». Головка рычага шептала выступает с левой стороны корпуса, и, нажимая на нее, можно повернуть блок стволов без выстрела и подвести под курок нужный ствол. Это может понадобиться, например, когда гранатомет снаряжен выстрелами разных типов. Поворот столь массивной детали, конечно, вызывает заметное сотрясение оружия, но гранатомет не предназначен для скоростной стрельбы.
Вся работа по приданию гранате движения и вращения выполняется нарезным стволом. Труба же служит для установки прицельных приспособлений, передней резиновой рукоятки, а также защиты левой руки от пороховых газов выстрела. Труба вместе с крышкой шарнирно укреплена на переднем конце штанги и может откидываться вправо-вверх для перезаряжания оружия. Чтобы откинугая крышка и прицельные приспособления не мешали перезаряжанию, она фиксируется под утлом около 120 градусов к корпусу.
Откидные прицельные приспособления включают регулируемую цилиндрическую мушку с ограждением и рамочный прицел. Деления рамки соответствуют дальностям от 100 до 400 м. Стрельба до 300 м ведется с упором приклада в плечо, на большие - с прикладом, зажатым под мышкой.
Выдвижной приклад состоит из стальной трубы и плечевого упора с резиновым амортизатором. Труба вдвигается внутрь штанги корпуса. В походном и боевом положении приклад фиксируется утапливаемой кнопкой. На плечевом упоре и трубе крепятся антабки для ремня.
РГ-6 сделан грубее и проще зарубежных аналогов (например, южноафриканского MGL), зато технологичен, надежен и живуч, выдерживает сильные удары и сотрясения. Гранатомет довольно просто разбирается для чистки и смазки. Правда, в полевых условиях (а РГ-6 предлагается также и армии) легко могут быть утеряны ударники и стержни выбрасывателей - не случайно в принадлежность входит по три запасных ударника и стержня. Кроме того, шарнир крышки сильно подвержен расшатыванию.
Характеристики РГ-6
Калибр - 40 мм
Количество стволов - 6
Длина оружия - 680 мм в боевом положении, 520 мм в походном положении
Длина ствола - 205 мм
Масса оружия - 5,6 кг (неснаряженный)
Нарезы - 12 правосторонних
Масса выстрела ВОГ-25 - 255 г
Начальная скорость - 76 м/с
Максимальная дальность стрельбы - 400 м
Боевая скорострельность - 12-15 выстр./мин
Характеристики РГ-1 Калибр - 40 мм
Длина оружия - 615 мм в боевом положении, 360 мм в походном положении
Длина ствола - 205 мм
Масса оружия - 2,5 кг (неснаряженный)
Нарезы - 12 правосторонних
Масса выстрела ВОГ-25 - 255 г
Начальная скорость - 76 м/с
Прицельная дальность стрельбы -250-300 м
Боевая скорострельность - 5-8 выстр./мин
Реактивный
В ходе афганской войны в горах с большим числом складок и пещер, в селениях из глинобитных построек проявилась (в который раз) необходимость огнеметного оружия. Но применение имевшихся «струйных» огнеметов осложнялось малой - не выше 70-75 м - дальностью пуска.
Еще ранее в 70-е годы приняли на вооружение реактивный пехотный огнемет «Рысь», но его размеры и массы были слишком велики.
В 1984 году началась разработка нового реактивного пехотного огнемета. На вооружение он поступил в 1988 году под обозначением РПО «Шмель», первоначально поставлялся химическим войскам, традиционно «ведающим» огнеметами, а позже стал и «общевойсковым». Сейчас РПО, созданный в тульском КБ приборостроения, имеется в сухопутных войсках, морской пехоте, внутренних войсках России, в армиях некоторых стран СНГ и - увы - наших бывших союзников по Варшавскому Договору, а ныне членов (или кандидатов в члены)

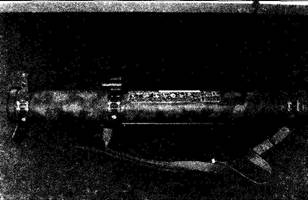

Реактивный пехотный огнемет РПО-А «Шмель»
НАТО. Надо заметить, что подобные работы велись и за рубежом. В частности, в США пытались выполнить капсульный реактивный огнемет на основе 4-ствольного РПГ М202 А2 многоразового использования.
Работает РПО по схеме безоткатного («безотдачного») орудия одноразового применения. Внутри пластиковой (стекловолокно на оправе) пусковой трубы-контейнера размещены 93-мм граната-капсула с репером и пороховой двигатель, связанные через опорный стакан. При выстреле пороховые газы разрушают связки, выталкивают гранату и одновременно компенсируют отдачу реактивным действием. Газы в трубе несколько опережают гранату, выравнивая давление на ее оболочку (это позволяет выполнить оболочку тонкостенной), и срывают переднюю крышку. На трубе смонтированы мушка, диоптрический прицел с сеткой, градуированной до 600 м, откидные рукоятки управления и удержания, ударно-спусковой механизм с флажковым предохранителем, ремень для переноски. Граната в полете стабилизируется раскрываемыми лопастями репера. Скорость полета - до 125 м/с. Переносят РПО во вьюках по два, причем можно произвести два выстрела прямо из вьюка. Варианты РПО различаются типом боевой части.
Основным считается «термобарический» или «объемно-детонирующий». Небольшой кумулятивный заряд в головной части способен пробивать полевые фортификационные сооружения. В образовавшееся отверстие проникает основной заряд (капсула), относящийся к боеприпасам объемного взрыва второго поколения. Подрывом небольшого заряда формируется аэрозольное облако жидкого ВВ, которое инициируется детонатором. Поскольку взрыв происходит в объеме, а жидкая смесь по калорийности превосходит твердые ВВ и способствует рациональному распределению энергии в пространстве, во фронте ударной волны почти мгновенно достигаются большие избыточное давление и температура. Наоборот, в эпицентре облака за счет выгорания большого количества кислорода возникает область низкого давления. Резкое разрежение за фронтом волны дает как бы двукратное действие и вызывает «обратную» волну. Гарантированно поражаемый РПО-А объем составляет 80 м-. (избыточное давление во фронте волны в помещении 4-7 кг/см 2 ), а на открытой местности площадь поражения достигает 50 м 2 (0,4-0,8 кг/см 2 в радиусе 5 м от точки взрыва). Отклонение попаданий на дальности 200 м не превышает 0,7-1,0 м, что немного при «объемном» поражении. Аэрозольное облако и ударная волна способны «затекать» в щели и негерметичные укрытия, т.е. укрытые цели выводятся из строя даже без пробития преграды - можно поразить дот, строение, легко бронированные цели, живую силу в окопах и щелях. Кроме того, боеприпас можно использовать для расчистки проходов в заграждениях.
Дымовая граната (РПО-Д) несет 2,3 кг смеси, образующей сплошную полосу дыма длиной от 55 до 90 м, в зависимости от погодных условий, а внутри строения - облако непереносимой (для живой силы, не защищенной противогазами) концентрации.
Имеется и действительно огнеметный вариант РПО-3 (зажигательный). Его капсула вмещает 2,3 кг огнесмеси и дает в помещении объем горения 90-100 м3 в течение 5-7 с, а на местности - до 20 очагов пожара на общей площади до 300 м2 , т.е., в отличие от струйного огнемета, цель накрывается зоной горения, и заряд к цели доставляется полностью.
